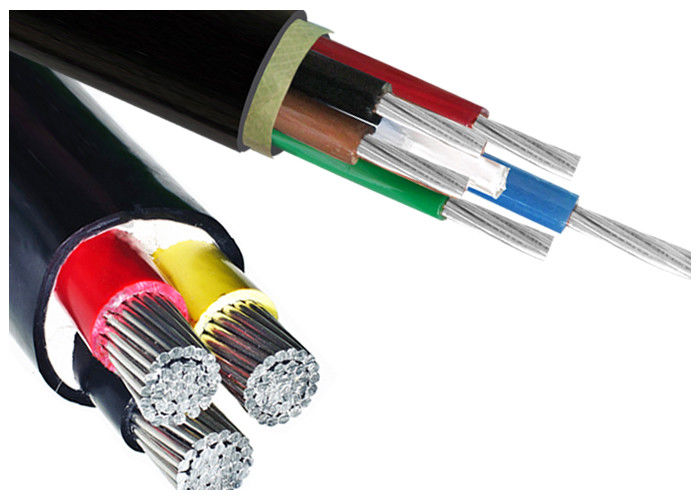

کابل های عایق شده زیرزمینی الکتریکی PVC 1.5sqmm - 800sqmm 2 سال ضمانت
ساخت و ساز
| راننده |
هادی مس/الومینیوم مطابق IEC 60228 |
| ≤6mm2 جامد (طبقه 1) |
| >6mm2 رشته دار (طبقه 2) |
| هادی با شکل ≥50mm2 |
| مس: هادی انعطاف پذیر ((طبقه 5) اختیاری است. |
| عایق بندی |
PVC ((پولی وینیل کلراید) در درجه 75 درجه سانتیگراد، بسیاری از رنگ های اختیاری |
| صفحه نمایش فلزی اختیاری است |
نوار مس یا سیم های مس در حال پیچیدن اختیاری |
| زرهی اختیاری |
سیم آلومینیومی یا نوار فولاد ضد زنگ برای کابل های تک هسته ای، سیم فولاد یا نوار فولاد برای کابل های چند هسته ای |
| پوشش |
PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی |
نصب
1دمای نصب نباید بیش از 20°C باشد. اگر دمای محیط کمتر از 0°C باشد، کابل باید از قبل گرم شود.
2شعاع خم شدن کابل نباید کمتر از 8 برابر باشد.
3بعد از نصب، کابل باید با تست ولتاژ ایستاده برای 15 دقیقه 3.5kv DC
درخواست ها
کابل عایق بندی شده PVC به عنوان خط توزیع و انتقال برق در ولتاژ 0.6/1KV استفاده می شود. به عنوان کابل های انرژی و نورپردازی، در کانال های کابل، زیرزمینی،زیر آب معمولی و شور اگر به طور خاص ساخته شده باشد.
استانداردها
بین المللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706 (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS,DIN و ICEA در صورت درخواست
پارامتر فنی
| بخش متقاطع هادی |
ضخامت عایق |
ضخامت پوشش |
قطر کابلی |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Cu) |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Al) |
ولتاژ آزمون ((AC) |
| mm2 |
mm |
mm |
mm |
اوم/ کیلومتر |
|
KV/5 دقیقه |
| 1.5 |
0.8 |
1.4 |
6.1 |
12.1 |
- |
3.5 |
| 2.5 |
0.8 |
1.4 |
6.5 |
7.41 |
12.1 |
3.5 |
| 4 |
1.0 |
1.4 |
7.4 |
4.61 |
7.41 |
3.5 |
| 6 |
1.0 |
1.4 |
7.9 |
3.08 |
4.61 |
3.5 |
| 10 |
1.0 |
1.4 |
9.2 |
1.83 |
3.02 |
3.5 |
| 16 |
1.0 |
1.4 |
10.3 |
1.15 |
1.91 |
3.5 |
| 25 |
1.2 |
1.4 |
12.0 |
0.73 |
1.20 |
3.5 |
| 35 |
1.1 |
1.4 |
13.2 |
0.524 |
0.868 |
3.5 |
| 50 |
1.4 |
1.4 |
14.9 |
0.387 |
0.641 |
3.5 |
| 70 |
1.6 |
1.4 |
16.7 |
0.268 |
0.443 |
3.5 |
| 95 |
1.6 |
1.5 |
19.3 |
0.193 |
0.320 |
3.5 |
| 120 |
1.8 |
1.5 |
20.9 |
0.153 |
0.253 |
3.5 |
| 150 |
2.0 |
1.6 |
23.1 |
0.124 |
0.206 |
3.5 |
| 185 |
2.2 |
1.7 |
25.6 |
0.0991 |
0.164 |
3.5 |
| 240 |
2.4 |
1.8 |
28.8 |
0.0754 |
0.125 |
3.5 |
| 300 |
2.6 |
1.9 |
31.9 |
0.060 |
0.100 |
3.5 |
| 400 |
2.6 |
2.0 |
35.5 |
0.0470 |
0.0778 |
3.5 |
| 500 |
2.8 |
2.1 |
39.7 |
0.0366 |
0.0605 |
3.5 |
| 630 |
2.9 |
2.2 |
43.7 |
0.0283 |
0.0469 |
3.5 |
| 800 |
2.9 |
2.4 |
46.1 |
0.0221 |
0.0367 |
3.5 |
| |
|
|
|
|
|
|
| بخش متقاطع هادی |
ضخامت عایق |
ضخامت پوشش |
قطر کابلی |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Cu) |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Al) |
ولتاژ آزمون ((AC) |
| mm2 |
mm |
mm |
mm |
اوم/ کیلومتر |
اوم/ کیلومتر |
KV/5 دقیقه |
| 2x1.5 |
0.8 |
1.8 |
10.5 |
12.1 |
- |
3.5 |
| دو بر دو5 |
0.8 |
1.8 |
11.3 |
7.41 |
12.1 |
3.5 |
| 2x4 |
1.0 |
1.8 |
13.1 |
4.61 |
7.41 |
3.5 |
| 2x6 |
1.0 |
1.8 |
14.1 |
3.08 |
4.61 |
3.5 |
| 2x10 |
1.0 |
1.8 |
16.7 |
1.83 |
3.02 |
3.5 |
| 2x16 |
1.0 |
1.8 |
18.8 |
1.15 |
1.91 |
3.5 |
| 2x25 |
1.2 |
1.8 |
22.2 |
0.73 |
1.20 |
3.5 |
| 2x35 |
1.1 |
1.8 |
24.5 |
0.524 |
0.868 |
3.5 |
| 2x50 |
1.4 |
1.8 |
21.8 |
0.387 |
0.641 |
3.5 |
| 2x70 |
1.6 |
1.9 |
24.7 |
0.268 |
0.443 |
3.5 |
| 2x95 |
1.6 |
2.0 |
29.2 |
0.193 |
0.320 |
3.5 |
| 2x120 |
1.8 |
2.1 |
31.3 |
0.153 |
0.253 |
3.5 |
| 2x150 |
2.0 |
2.2 |
34.7 |
0.124 |
0.206 |
3.5 |
| 2x185 |
2.2 |
2.4 |
37.9 |
0.0991 |
0.164 |
3.5 |
| 2x240 |
2.4 |
2.4 |
44.3 |
0.0754 |
0.125 |
3.5 |
| 2x300 |
2.6 |
2.5 |
49.0 |
0.060 |
0.100 |
3.5 |
| 2x400 |
2.6 |
2.8 |
56.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| بخش متقاطع هادی |
ضخامت عایق |
ضخامت پوشش |
قطر کابلی |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Cu) |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Al) |
ولتاژ آزمون ((AC) |
| mm2 |
mm |
mm |
mm |
اوم/ کیلومتر |
اوم/ کیلومتر |
KV/5 دقیقه |
| 3x1.5 |
0.8 |
1.8 |
10.9 |
12.1 |
- |
3.5 |
| سه بر دو5 |
0.8 |
1.8 |
11.8 |
7.41 |
12.1 |
3.5 |
| 3x4 |
1.0 |
1.8 |
13.7 |
4.61 |
7.41 |
3.5 |
| 3x6 |
1.0 |
1.8 |
14.8 |
3.08 |
4.61 |
3.5 |
| 3x10 |
1.0 |
1.8 |
17.6 |
1.83 |
3.02 |
3.5 |
| 3x16 |
1.0 |
1.8 |
19.9 |
1.15 |
1.91 |
3.5 |
| 3x25 |
1.2 |
1.8 |
23.6 |
0.73 |
1.20 |
3.5 |
| 3x35 |
1.1 |
1.8 |
26.1 |
0.524 |
0.868 |
3.5 |
| 3x50 |
1.4 |
1.8 |
26.5 |
0.387 |
0.641 |
3.5 |
| 3x70 |
1.6 |
2.0 |
28.8 |
0.268 |
0.443 |
3.5 |
| 3x95 |
1.6 |
2.1 |
33.6 |
0.193 |
0.320 |
3.5 |
| 3x120 |
1.8 |
2.2 |
37.1 |
0.153 |
0.253 |
3.5 |
| 3x150 |
2.0 |
2.3 |
41.9 |
0.124 |
0.206 |
3.5 |
| 3x185 |
2.2 |
2.5 |
45.9 |
0.0991 |
0.164 |
3.5 |
| 3x240 |
2.4 |
2.7 |
51.8 |
0.0754 |
0.125 |
3.5 |
| 3x300 |
2.6 |
2.9 |
55.3 |
0.060 |
0.100 |
3.5 |
| 3x400 |
2.6 |
3.0 |
60.6 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| بخش متقاطع هادی |
ضخامت عایق |
ضخامت پوشش |
قطر کابلی |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Cu) |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Al) |
ولتاژ آزمون ((AC) |
| mm2 |
mm |
mm |
mm |
اوم/ کیلومتر |
اوم/ کیلومتر |
KV/5 دقیقه |
| 3x4+1x25 |
1.0 |
1.8 |
14.3 |
4.61 |
7.41 |
3.5 |
| 3x6+1x4 |
1.0 |
1.8 |
15.8 |
3.08 |
4.61 |
3.5 |
| 3x10+1x6 |
1.0 |
1.8 |
18.5 |
1.83 |
3.02 |
3.5 |
| 3x16+1x10 |
1.0 |
1.8 |
21.1 |
1.15 |
1.91 |
3.5 |
| 3x25+1x16 |
1.2 |
1.8 |
24.9 |
0.73 |
1.20 |
3.5 |
| 3x35+1x16 |
1.2 |
1.8 |
27.1 |
0.524 |
0.868 |
3.5 |
| 3x50+1x25 |
1.4 |
1.9 |
30.4 |
0.387 |
0.641 |
3.5 |
| 3x70+1x35 |
1.4 |
2.0 |
33.9 |
0.268 |
0.443 |
3.5 |
| 3x95+1x50 |
1.6 |
2.2 |
39.5 |
0.193 |
0.320 |
3.5 |
| 3x120+1x70 |
1.6 |
2.3 |
44.0 |
0.153 |
0.253 |
3.5 |
| 3x150+1x70 |
1.8 |
2.4 |
48.5 |
0.124 |
0.206 |
3.5 |
| 3x185+1x95 |
2.0 |
2.6 |
53.3 |
0.0991 |
0.164 |
3.5 |
| 3x240+1x120 |
2.2 |
2.8 |
55.0 |
0.0754 |
0.125 |
3.5 |
| 3x300+1x150 |
2.4 |
3.1 |
59.8 |
0.060 |
0.100 |
3.5 |
| 3x400+1x240 |
2.6 |
3.3 |
66.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| بخش متقاطع هادی |
ضخامت عایق |
ضخامت پوشش |
قطر کابلی |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Cu) |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Al) |
ولتاژ آزمون ((AC) |
| mm2 |
mm |
mm |
mm |
اوم/ کیلومتر |
اوم/ کیلومتر |
KV/5 دقیقه |
| چهار بر دو5 |
0.8 |
1.8 |
12.7 |
7.41 |
12.1 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
7.41 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
4.61 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.02 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
1.91 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0.73 |
1.20 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0.524 |
0.868 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0.387 |
0.641 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0.268 |
0.443 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0.193 |
0.320 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0.153 |
0.253 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0.124 |
0.206 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0.0991 |
0.164 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0.0754 |
0.125 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0.060 |
0.100 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| بخش متقاطع هادی |
ضخامت عایق |
ضخامت پوشش |
قطر کابلی |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Cu) |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Al) |
ولتاژ آزمون ((AC) |
| mm2 |
mm |
mm |
mm |
اوم/ کیلومتر |
اوم/ کیلومتر |
KV/5 دقیقه |
| 4x4+1x2.5 |
1.0 |
1.8 |
15.6 |
4.61 |
7.41 |
3.5 |
| 4x6+1x4 |
1.0 |
1.8 |
17.4 |
3.08 |
4.61 |
3.5 |
| 4x10+1x6 |
1.0 |
1.8 |
20.3 |
1.83 |
3.02 |
3.5 |
| 4x16+1x10 |
1.0 |
1.8 |
23.3 |
1.15 |
1.91 |
3.5 |
| 4x25+1x16 |
1.2 |
1.8 |
27.6 |
0.73 |
1.20 |
3.5 |
| 4x35+1x16 |
1.1 |
1.8 |
30.3 |
0.524 |
0.868 |
3.5 |
| 4x50+1x25 |
1.4 |
2.0 |
35.8 |
0.387 |
0.641 |
3.5 |
| 4x70+1x35 |
1.6 |
2.1 |
39.9 |
0.268 |
0.443 |
3.5 |
| 4x95+1x50 |
1.6 |
2.3 |
46.0 |
0.193 |
0.320 |
3.5 |
| 4x120+1x70 |
1.8 |
2.5 |
51.0 |
0.153 |
0.253 |
3.5 |
| 4x150+1x70 |
2.0 |
2.6 |
55.4 |
0.124 |
0.206 |
3.5 |
| 4x185+1x95 |
2.2 |
2.8 |
61.9 |
0.0991 |
0.164 |
3.5 |
| 4x240+1x120 |
2.4 |
3.0 |
69.7 |
0.0754 |
0.125 |
3.5 |
| 4x300+1x150 |
2.6 |
3.2 |
74.3 |
0.060 |
0.100 |
3.5 |
| 4x400+1x240 |
2.6 |
3.4 |
79.1 |
0.0470 |
0.0778 |
3.5 |
| |
|
|
|
|
|
|
| بخش متقاطع هادی |
ضخامت عایق |
ضخامت پوشش |
قطر کابلی |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Cu) |
حداکثر مقاومت هادی در 20 درجه سانتیگراد (Al) |
ولتاژ آزمون ((AC) |
| mm2 |
mm |
mm |
mm |
اوم/ کیلومتر |
اوم/ کیلومتر |
KV/5 دقیقه |
| 5x2.5 |
0.8 |
1.8 |
13.6 |
7.41 |
12.1 |
3.5 |
| 5x4 |
1.0 |
1.8 |
16.1 |
4.61 |
7.41 |
3.5 |
| 5x6 |
1.0 |
1.8 |
17.7 |
3.08 |
4.61 |
3.5 |
| 5x10 |
1.0 |
1.8 |
21.0 |
1.83 |
3.02 |
3.5 |
| 5x16 |
1.0 |
1.8 |
23.8 |
1.15 |
1.91 |
3.5 |
| 5x25 |
1.2 |
1.8 |
28.7 |
0.73 |
1.20 |
3.5 |
| 5x35 |
1.2 |
1.9 |
32.0 |
0.524 |
0.868 |
3.5 |
| 5x50 |
1.4 |
2.1 |
37.4 |
0.387 |
0.641 |
3.5 |
| 5x70 |
1.4 |
2.2 |
41.7 |
0.268 |
0.443 |
3.5 |
| 5x95 |
1.6 |
2.4 |
48.1 |
0.193 |
0.320 |
3.5 |
| 5x120 |
1.6 |
2.5 |
53.0 |
0.153 |
0.253 |
3.5 |
| 5x150 |
1.8 |
2.7 |
58.6 |
0.124 |
0.206 |
3.5 |
| 5x185 |
2.0 |
2.9 |
65.1 |
0.0991 |
0.164 |
3.5 |
| 5x240 |
2.2 |
3.1 |
72.1 |
0.0754 |
0.125 |
3.5 |
| 5x300 |
2.4 |
3.4 |
80.1 |
0.060 |
0.100 |
3.5 |
| 5x400 |
2.6 |
3.6 |
87.0 |
0.0470 |
0.0778 |
3.5 |
ویژگی های اصلی
| نه، نه |
ماده آزمایش |
مالکیت |
| 1 |
ساخت و ساز |
به جدول ها اضافه شده |
| 2 |
مقاومت هادی |
به جدول ها اضافه شده |
| 3 |
ولتاژ آزمایش |
AC 3.5kV 5 دقیقه |
شکسته نشده |
| 4 |
خواص مکانیکی قبل از پیری |
قدرت کششی |
عایق بندی |
حداقل 12.5N/mm2 |
| پوشش |
حداقل 12.5N/mm2 |
| کشش در زمان شکستن |
عایق بندی |
حداقل 150 درصد |
| پوشش |
حداقل 150 درصد |
| خواص مکانیکی پس از پیری |
قدرت کششی |
عایق بندی |
100°C±2°C7 روز حداقل 12.5N/mm2 |
| پوشش |
100°C±2°C7 روز حداقل 12.5N/mm2 |
| دریچه های کششی متفاوت |
عایق بندی |
100°C±2°C7 روز حداکثر 25 درصد |
| پوشش |
100°C±2°C7 روز حداکثر 25 درصد |
| کشش در زمان شکستن |
عایق بندی |
100°C±2°C7 روز حداقل 150٪ |
| پوشش |
100°C±2°C7 روز حداقل 150٪ |
| دریچه های کششی متفاوت |
عایق بندی |
100°C±2°C7 روز حداکثر 25 درصد |
| پوشش |
100°C±2°C7 روز حداکثر 25 درصد |
| 5 |
خصوصیات مهار کننده شعله |
IEC60332 - 3 |
| 6 |
ثابت مقاومت عایق |
حداقل در دمای ۲۰ درجه سانتیگراد |
36.7 |
| Ki MΩ.km |
حداقل در 70 درجه سانتیگراد |
0.037 |
بسته بندی و حمل: ما قادر به برآورده کردن سخت ترین برنامه های تحویل بر اساس هر سفارش خرید هستیم.رعایت مهلت همیشه اولویت اصلی است زیرا هر گونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در رول های چوبی، جعبه های موج دار و کویل ها عرضه می شود. پایان کابل با نوار چسب خود BOPP و کلاه های مهر و موم غیر هیگروسکوپی برای محافظت از پایان کابل از رطوبت مهر و موم می شود.علامت مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی خارج از طبل با توجه به نیاز مشتری چاپ شود..
تعهد بعد از خدمات:گروه کابل شانگهوا به اصول شانگهوا " تلاش برای بهترین شرکت، تولید بهترین محصول، ارائه بهترین خدمات، ایجاد بهترین برند"اصرار دارد که سیاست کیفیت اول باشد.، تلاش می کند تا کیفیت بالا و صفر نقص کالاها را به دست آورد. بنابراین هر مشتری می تواند به طور کامل از کیفیت برتر و خدمات بی نقص Shenghua Cable بهره مند شود. در همین حال،ما روحيه شنگوا رو دنبال ميکنيم "بهترين کار رو انجام بده""به نفع همديگه" ميخوايم با هر مشتري رابطه ي درازمدت و پايدار برقرار کنيم.
1. مشتری خداست. ما هر مشتری و هر همکاری رو با قلب حفظ میکنیم
2خدمات پيش فروش رایگان ما بهترين پيشنهاد را براي هر مشتري ارائه ميديم
3. خدمات فروش خوب. ما ارائه خواهد کرد رایگان مربوط به عملکرد محصول، راهنمایی های نگهداری و راه اندازی نصب
خدمات مشاوره فنی در هنگام ایجاد روابط همکاری با مشتریان.
4. خدمات پس از فروش متفکرانه. محصول ما توسط PICC ((شرکت بیمه مردم چین) تضمین شده است. ما
در عرض 12 ماه پس از نصب (به استثنای استفاده نادرست) نگهداری و عیب یابی رایگان را ارائه می دهند.
5ما تضمین می کنیم که مشکلات شما در عرض 24 ساعت در شانگهای و 72 ساعت در سایر مناطق حل خواهد شد.
6. 24 ساعت خدمات تلفن تماس. ما شخص حرفه ای را تعیین می کنیم تا به طور مناسب به سوال شما پاسخ دهد.
ما همیشه به طور محکم باور داریم که "کیفیت خط حیات است، خدمات اجازه عبور است"، که ما را نزدیک تر و نزدیک تر می کند!
شرکت شنگوا کابل (گروه) شانگهای
سوالات عمومی
س: چقدر طول می کشد تا یک نقل قول را دریافت کنید؟
A: اکثر نقل قول ها در عرض 24 ساعت بازگردانده می شوند، با این حال، اگر برای ساخت و ساز ویژه باشد، ممکن است روز بیشتری طول بکشد.
س: محصولات شما چه گارانتی هایی دارند؟
A: SHAN cable تضمین می کند که تمام محصولات ما، سیم های کابل، و بیشتر بدون نقص هستند. ما هر محصولی را که با کیفیت توافق شده توسط هر دو طرف مطابقت ندارد، پس می گیریم.شرایط خاص این است که::
1ما تضمین می کنیم که ما با الزامات دوره گارانتی مشخص شده در قرارداد مطابقت داشته باشیم.که کالاهایی که تحت سفارش خرید برای خرید کابل و سیم شبکه توزیع خود حمل عرضه می شوند
2. ما با توجه به این مشخصات ساخته خواهد شد و که کالا خواهد بود جدید، استفاده نشده، از جدیدترین و یا مدل های فعلی.ما مواد را به طور دقیق مطابق با شرایط قرارداد عرضه خواهیم کرد.
3گارانتی برای دوازده (12) ماه پس از تحویل و پذیرش کالا یا هر بخشی از آن در مقصد نهایی که در SCC مشخص شده است، معتبر است.یا برای مدت هجده (18) ماه پس از تاریخ حمل از بندر یا محل بارگیری در کشور منشأ، هر کدام از این دوره ها زودتر به پایان می رسد.
4در طول دوره گارانتی خریدار می تواند به طور مستقیم به تولید کننده به صورت کتبی یا توسط نماینده اعلام کند اگر مشکلی در کیفیت کالا وجود داشته باشد.سازنده باید تعمیر یا تعویض را در یک زمان معقول انجام دهد.، و تمام هزینه های مربوط به این را تحمل خواهد کرد.
س: آیا محصولات دیگری به غیر از سیم و کابل می فروشید؟
A: سیم و کابل قدرت ما است، با این حال، ما همچنین کانکتورها، مونتاژ های کابل و ابزار کابل را برای نامگذاری فقط چند مورد می فروشیم. محصولات ما به بازارهای متعدد در سراسر جهان خدمت می کنند.
پیام شما باید بین 20 تا 3000 کاراکتر باشد!
