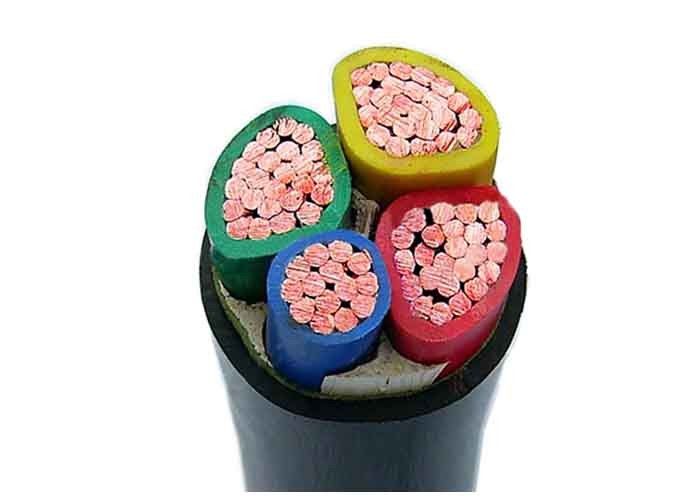

کابلهای عایق پی وی سی CU 0.6/1kV Muti-Cores محصول دارای گواهینامه IEC CE سازنده شانگهای
ساخت و سازها
هادی: هادی مسی رشته ای دایره ای، مطابق با IEC 60228 class 2
عایق: PVC/XLPE
غلاف: PVC نوع ST2 تا IEC 60502، مشکی
توجه: رنگ عایق مطابق با استانداردها یا نیاز مشتری
برنامه های کاربردی
برای خط انتقال و توزیع برق با ولتاژ 35 کیلو ولت و کمتر استفاده می شود. در مقایسه با کابل برق با عایق PVC، کابل برق XLPE نه تنها دارای ویژگی های عالی الکتریسیته، مکانیزم، مقاوم در برابر حرارت و پیری، مقاوم در برابر تنش های محیطی و مقاوم در برابر خوردگی شیمیایی است، بلکه ساختار ساده، وزن سبک، بدون محدودیت در افت و دمای بالا برای کار طولانی مدت دارد.
برای تخمگذار در داخل و خارج از منزل. می تواند کشش خاصی را در حین نصب تحمل کند، اما نه
نیروهای مکانیکی خارجی
استانداردها
بینالمللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای ZR-YJV)
چین: GB/T 12706، (GB/T 18380-3 فقط برای ZR-YJV)
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست
داده های فنی
ولتاژ نامی: 0.6 / 1 کیلو ولت
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد)، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0℃، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 20 x برای تک هسته
15 x کابل OD برای چند هسته
گواهینامه ها
CE، RoHS، CCC، KEMA و موارد دیگر در صورت درخواست
عملکرد الکتریکی
1. حداکثر مقاومت DC هادی @ 20 ℃، Ω/km
| مقطع mm2 |
مس |
آلومینیوم |
مقطع
mm2
|
مس |
آلومینیوم |
| 25 |
0.727 |
1.20 |
185 |
0.0991 |
0.164 |
| 35 |
0.542 |
0.868 |
240 |
0.0754 |
0.125 |
| 50 |
0.387 |
0.641 |
300 |
0.0601 |
0.100 |
| 70 |
0.268 |
0.443 |
400 |
0.0470 |
0.0778 |
| 95 |
0.193 |
0.320 |
500 |
0.0366 |
0.0605 |
| 120 |
0.153 |
0.253 |
630 |
0.0238 |
0.0469 |
| 150 |
0.124 |
0.206 |
|
|
|
2. آزمایش ولتاژ AC 50 هرتز تک فاز یا آزمایش ولتاژ DC:
| ولتاژ نامی |
3.6 |
6 |
8.7 |
12 |
18 |
21 |
26 |
| ولتاژ تست تک فاز AC 50 هرتز |
12.5 |
21 |
30.5 |
42 |
63 |
73.5 |
91 |
3. تست شارژ جزئی:
ولتاژ تست 1.73U0 است، شارژ جزئی نباید بزرگتر از 10PC باشد.
