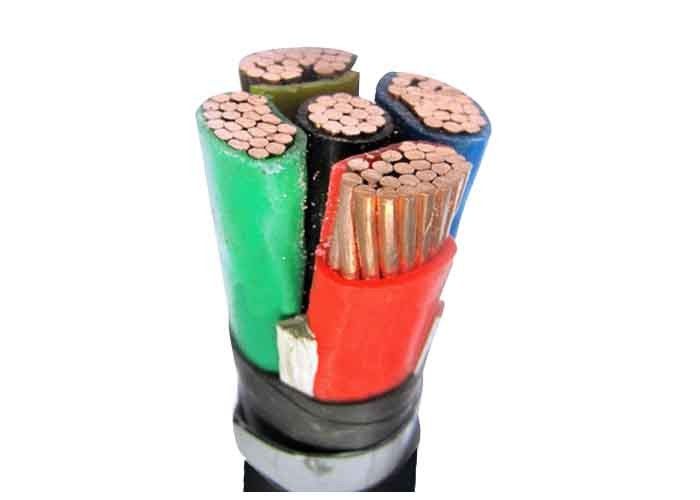

کابل پنج هسته ای CU / PVC/STA/PVC CE 1kV مسی کابل های عایق PVC
ساخت و ساز:
هادی: هادی مسی آنیل شده طبق استاندارد IEC 60228
≤6mm2 جامد (کلاس 1) یا رشته ای (کلاس 2)
＞6mm2 رشتهای (کلاس 2)
هادی انعطاف پذیر (کلاس 5) اختیاری است.
عایق: PVC (پلی وینیل کلرید) دارای درجه حرارت 75 درجه سانتیگراد
صفحه فلزی اختیاری: نوار مسی یا بافته شدن سیم های مسی اختیاری است
اختیاری زره پوش: : سیم آلومینیومی یا نوار فولادی ضد زنگ برای کابل تک هسته ای، سیم فولادی یا نوار فولادی برای کابل چند هسته ای
غلاف: PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی
نصب و راه اندازی:
1. دمای نصب نباید بیش از 20 ℃ باشد، اگر دمای محیط کمتر از 0 ℃ باشد، کابل باید از قبل گرم شود.
2. شعاع خمش کابل نباید کمتر از 8 برابر باشد.
3. پس از نصب، کابل باید با تست ولتاژ پایه به مدت 15 دقیقه. 3.5kv DC
برنامه های کاربردی:
کابل عایق پی وی سی به عنوان خط توزیع برق و خط انتقال با ولتاژ نامی 0.6/1KV استفاده می شود. در خارج به عنوان کابل های برق و روشنایی، در کانال های کابل، زیر زمین، زیر آب معمولی و شور در صورت ساخت خاص استفاده می شود.
استانداردها:
بینالمللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706، (GB/T 18380-3 فقط برای نوع FR)
استانداردهای دیگر مانند BS، DIN و ICEA در صورت درخواست
پارامتر فنی
| مقطع هادی |
ضخامت عایق |
ضخامت غلاف |
قطر کابل تقریبی |
حداکثر مقاومت هادی در 20 ℃ |
ولتاژ تست (AC) |
| mm2 |
میلی متر |
میلی متر |
میلی متر |
اهم/کیلومتر |
KV/5 دقیقه |
| 5x2.5 |
0.8 |
1.8 |
13.6 |
7.41 |
3.5 |
| 5×4 |
1.0 |
1.8 |
16.1 |
4.61 |
3.5 |
| 5×6 |
1.0 |
1.8 |
17.7 |
3.08 |
3.5 |
| 5×10 |
1.0 |
1.8 |
21.0 |
1.83 |
3.5 |
| 5×16 |
1.0 |
1.8 |
23.8 |
1.15 |
3.5 |
| 5×25 |
1.2 |
1.8 |
28.7 |
0.73 |
3.5 |
| 5×35 |
1.2 |
1.9 |
32.0 |
0.524 |
3.5 |
| 5*50 |
1.4 |
2.1 |
37.4 |
0.387 |
3.5 |
| 5*70 |
1.4 |
2.2 |
41.7 |
0.268 |
3.5 |
| 5*95 |
1.6 |
2.4 |
48.1 |
0.193 |
3.5 |
| 5*120 |
1.6 |
2.5 |
53.0 |
0.153 |
3.5 |
| 5*150 |
1.8 |
2.7 |
58.6 |
0.124 |
3.5 |
| 5x185 |
2.0 |
2.9 |
65.1 |
0.0991 |
3.5 |
| 5x240 |
2.2 |
3.1 |
72.1 |
0.0754 |
3.5 |
| 5*300 |
2.4 |
3.4 |
80.1 |
0.060 |
3.5 |
| 5*400 |
2.6 |
3.6 |
87.0 |
0.0470 |
3.5 |
خواص اصلی
| خیر |
مورد آزمایشی |
اموال |
| 1 |
ساخت و ساز |
فهرست شده در جداول |
| 2 |
مقاومت هادی |
فهرست شده در جداول |
| 3 |
ولتاژ تست |
AC 3.5kV 5min |
بدون شکستگی |
| 4 |
خواص ماشینی قبل از پیری |
استحکام کششی |
عایق |
حداقل 12.5N/mm2 |
| غلاف |
حداقل 12.5N/mm2 |
| ازدیاد طول در هنگام شکست |
عایق |
حداقل 150% |
| غلاف |
حداقل 150% |
| خواص ماشینی پس از پیری |
استحکام کششی |
عایق |
حداقل 100 ℃ 2 ℃ 7 روز 12.5N/mm2 |
| غلاف |
حداقل 100 ℃ 2 ℃ 7 روز 12.5N/mm2 |
| شیر متغیر استحکام کششی |
عایق |
حداکثر 100 ℃ 2 ℃ 7 روز. 25% |
| غلاف |
حداکثر 100 ℃ 2 ℃ 7 روز. 25% |
| ازدیاد طول در هنگام شکست |
عایق |
100℃±2℃7 روز حداقل 150% |
| غلاف |
100℃±2℃7 روز حداقل 150% |
| شیر متغیر استحکام کششی |
عایق |
حداکثر 100 ℃ 2 ℃ 7 روز. 25% |
| غلاف |
حداکثر 100 ℃ 2 ℃ 7 روز. 25% |
| 5 |
خاصیت ضد شعله |
IEC60332 - 3 |
| 6 |
ثابت مقاومت عایق |
حداقل در 20 درجه سانتیگراد |
36.7 |
| Ki MΩ.km |
حداقل در 70 درجه سانتیگراد |
0.037 |
بسته بندی و حمل و نقل: ما قادر به انجام دقیق ترین برنامه های تحویل با توجه به هر سفارش خرید هستیم. رعایت ضرب الاجل همیشه اولویت اصلی است زیرا هرگونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در قرقره های چوبی، جعبه های راه راه و کویل عرضه می شود. انتهای کابل ها با نوار چسب BOPP و درپوش های آب بندی غیر رطوبت گیر برای محافظت از انتهای کابل در برابر رطوبت آب بندی می شوند. علامت مورد نیاز باید با مواد ضد آب و هوا در قسمت های بیرونی درام مطابق با نیاز مشتری چاپ شود.
تعهد پس از خدمات:کابل شانگهای Shenghua (گروه) دارای اصل شنگهوا است "تلاش برای بهترین شرکت، تولید بهترین محصول، ارائه بهترین خدمات، ایجاد بهترین نام تجاری"، اصرار بر سیاست کیفیت اول، تلاش برای دستیابی به کیفیت بالا و عدم نقص کالا. بنابراین، هر مشتری می تواند به طور کامل از کیفیت برتر و خدمات بی عیب کابل Shenghua بهره مند شود. در همین حال، ما روح Shenghua "بهترین را انجام دهید، متقابل برنده شوید" را مشاهده می کنیم، مایلیم با هر مشتری رابطه طولانی مدت و پایدار برقرار کنیم. بدین وسیله تضمین می کنیم که:
1. مشتری خداست. ما هر مشتری، هر همکاری را قلبا گرامی خواهیم داشت.
2. خدمات پیش فروش رایگان. ما بهترین پیشنهاد را برای هر مشتری ارائه خواهیم داد.
3. خدمات فروش خوب. ما عملیات نسبی محصول، نکات نگهداری و راه اندازی نصب را رایگان ارائه خواهیم داد
خدمات مشاوره فنی هنگام ایجاد رابطه همکاری با مشتریان.
4. خدمات پس از فروش متفکر. محصول ما توسط PICC (شرکت بیمه مردمی چین) ضمانت می شود. ما خواهیم کرد
نگهداری و رفع اشکال رایگان را ظرف 12 ماه پس از نصب (به استثنای استفاده نادرست) ارائه دهید.
5. ما تضمین می کنیم مشکلات شما را ظرف 24 ساعت در شانگهای، 72 ساعت برای سایر مناطق حل کنید.
6. 24 ساعت خدمات خط تلفن گرم. ما فرد حرفه ای را به موقع به سؤال شما پاسخ می دهیم.
ما همیشه قاطعانه معتقدیم که "کیفیت خط زندگی است، خدمات بدون گذر است"، که ما را نزدیک تر و محکم تر می کند!
شانگهای Shenghua Cable (گروه) Co., Ltd.
