| کد | : | VV22، CU/PVC/STA/PVC |
| استانداردها | : | IEC 60502-1، IEC 60228، VDE، BS |

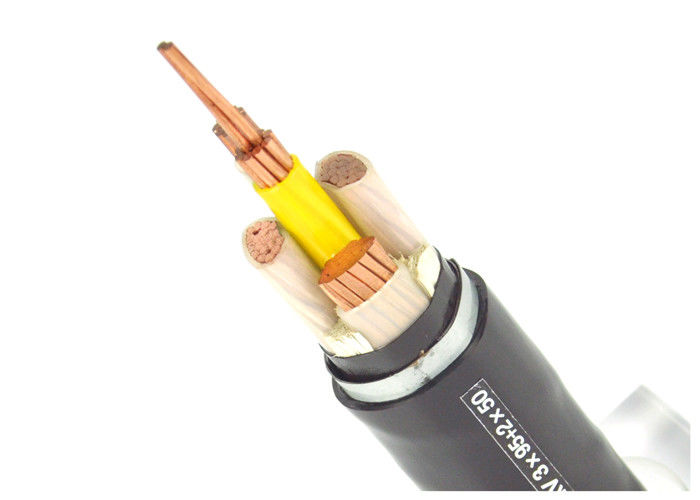

| ساخت و ساز | : | 1- هادی مسی جامد، رشته ای یا منعطف |
| 2- عایق پی وی سی | ||
| 3- زره نواری فولادی گالوانیزه | ||
| 4- غلاف بیرونی PVC یا PE, LSOH | ||
| برنامه | : | ترجیحاً برای نصب در داخل ساختمان، در کانال های کابل و در کارخانه های صنعتی یا |
| ایستگاه های سوئیچینگ، نصب زیرزمینی با حفاظت اضافی که در آن | ||
| آسیب مکانیکی غیرمنتظره است | ||
| داده های فنی | : | حداکثر دمای کار 75 ºC |
| دمای اتصال کوتاه 160 ºC | ||
| معنی کد | : | V: عایق پی وی سی |
| V: غلاف پی وی سی | ||
| 22: زره نواری فولادی گالوانیزه |
شرایط نصب
این کابل را می توان به صورت داکت، سینی یا دفن مستقیم نصب کرد. توصیه میشود دستورالعملهای نصب مشخصشده توسط Local Electric Code یا سایر موارد مشابه، رعایت شود تا حفاظت از افراد و سلامت محصول تحت تأثیر مشکلات نصب قرار نگیرد.
1. محصولات عمدتاً با استاندارد iec 60502 مطابقت دارند، همچنین می توانند مطابق با الزامات OEM و سایر استانداردها مانند استاندارد bs، استاندارد din، استاندارد ASTM و غیره تولید شوند.
درجه ولتاژ تا 35 کیلو ولت، سطح مقطع می تواند تا 630 میلی متر مربع (رسانای مسی یا آلومینیومی) باشد. دمای کار طولانی مدت هادی 90 درجه است. در اتصال کوتاه، بالاترین دمای هادی نباید بیش از 250 درجه باشد.
روی شفت ها، آب و خاک اعمال شود، که می تواند فشار مثبت بزرگتر را تحمل کند.
استانداردها
این کابل طبق استاندارد IEC 60502.2، AS/NZS 1429.1، BS 6622/7835، VDE 0276 تولید شده است.
برای نصب در خط برق با ولتاژ نامی (U0/U) 0.6/1kV تا 19/33kV برای انتقال نیرو مناسب است.
داده های فنی
ولتاژ نامی: 0.6 / 1 کیلو ولت
حداکثر دمای هادی: در حالت عادی (90Oج)، اورژانس (130Oج) یا شرایط اتصال کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0OC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 12 x
گواهینامه ها
CE، RoHS، CCC، KEMA و موارد دیگر در صورت درخواست
مشخصات
ولتاژ نامی، تعداد هسته و محدوده سطح مقطع
نرخ ولتاژ (kv): 0.6/1kV 1.8/3kV 3.6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
معادل: 0.6/1kV 1.9/3.3kV 3.8/6.6kV 6.35/11kV 8.7/15kV 12.7/22kV 19/33kV 21/35kV
تعداد هسته و سطح مقطع (mm2):
1 هسته 1.5-800 25-800 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
2 هسته 1.5-185 25-185
3 هسته 1.5-400 25-400 25-400 25-400 35-400 50-400 50-400 50-400
4 هسته 2.5-400 25-400
5 هسته 2.5-400 25-400
کابل برق پی وی سی
| تایپ کنید | توضیحات کابل | برنامه های کاربردی اصلی | |
| هسته CU | هسته AL | ||
| VV | VLV | هسته مس/آلومینیوم، عایق پی وی سی، کابل برق با روکش پی وی سی | کابل PVC غیر زرهی برای قرار دادن در داخل ساختمان، در ترانشه کابل، روی قفسه های کابل و در لوله ها مناسب است. قادر به تحمل فشارها و تنش های خارجی نیست. |
| VY | VLY | هسته مس/آلومینیوم، عایق پی وی سی، کابل برق با روکش PE | |
| VV22 | VLV22 | هسته مس/آلومینیوم، عایق پی وی سی، نوار زره پوش فولادی، کابل برق با روکش پی وی سی | کابلهای PVC زرهدار با نوار فولادی برای دفن عمودی مناسب هستند. میتوانند فشارهای مثبت متوسط را تحمل کنند، نیروهای کششی خرس ناتوان هستند. |
| VV23 | VLV23 | هسته مس / آلومینیوم، عایق پی وی سی، نوار فولادی زره پوش، کابل برق با روکش PE | |
| VV32 | VLV32 | هسته مس/آلومینیوم، عایق پی وی سی، سیم فولادی نازک زره پوش، کابل برق با روکش پی وی سی | کابلهای PVC زرهدار با سیم فولادی نازک در صورت اختلاف سطوح زیاد یا نصب عمودی استفاده میشوند و میتوانند دفن عمودی را انجام دهند. میتوانند فشارهای مثبت و نیروهای کششی متوسط را تحمل کنند. |
| VV33 | VLV33 | هسته مس/آلومینیوم، عایق پی وی سی، سیم فولادی نازک زره پوش، کابل برق با روکش پلی اتیلن | |
| VV42 | VLV42 | هسته مس / آلومینیوم، عایق پی وی سی، سیم فولادی ضخیم زره پوش، کابل برق با روکش پی وی سی | کابلهای PVC زرهدار با سیم فولادی ضخیم برای نصب عمودی مناسب هستند و میتوانند در آب یا کف دریا قرار بگیرند. میتوانند فشارهای مثبت و نیروهای کششی بیشتری را تحمل کنند. |
| VV43 | VLV43 | هسته مس / آلومینیوم، عایق پی وی سی، سیم فولادی ضخیم زره پوش، کابل برق با روکش PE | |
تمام کابل ها برای صادرات به خوبی بسته بندی شده و توسط درام چوبی یا درام چوبی و فولادی محافظت می شوند.
مواد بسته بندی به وزن و اندازه کابل بستگی دارد.
اطلاعات خوب، اطلاعات ساخت و اطلاعات مشتری به طور محکم روی هر اندازه از درام چاپ شده است.
پس از اینکه درام های کابلی به خوبی بسته بندی شده به بندر دریایی فرستاده می شوند، در کانتینر 20 FT یا کانتینر 40 FT بارگیری می شوند. تمام درام های کابل به طور محکم توسط کمربند ایمنی ثابت می شوند تا از عدم حرکت در طول حمل و نقل دریایی اطمینان حاصل شود.
اندازه کانتینر با توجه به وزن کل کالاهای بارگیری شده یا بر اساس نیاز مشتری انتخاب می شود.
کابل شانگهای Shenghua (گروه) دارای اصل شنگهوا است "تلاش برای بهترین شرکت، تولید بهترین محصول، ارائه بهترین خدمات، ایجاد بهترین نام تجاری"، اصرار بر سیاست کیفیت اول، تلاش برای دستیابی به کیفیت بالا و عدم نقص کالا. بنابراین، هر مشتری می تواند به طور کامل از کیفیت برتر و خدمات بی عیب کابل Shenghua بهره مند شود. در همین حال، ما روح Shenghua "بهترین را انجام دهید، متقابل برنده شوید" را مشاهده می کنیم، مایلیم با هر مشتری رابطه طولانی مدت و پایدار برقرار کنیم. بدین وسیله تضمین می کنیم که:
1. مشتری خداست. ما هر مشتری، هر همکاری را قلبا گرامی خواهیم داشت.
2. خدمات پیش فروش رایگان. ما بهترین پیشنهاد را برای هر مشتری ارائه خواهیم داد.
3. خدمات فروش خوب. ما عملیات نسبی محصول، نکات نگهداری و راه اندازی نصب را رایگان ارائه خواهیم داد
خدمات مشاوره فنی هنگام ایجاد رابطه همکاری با مشتریان.
4. خدمات پس از فروش متفکر. محصول ما توسط PICC (شرکت بیمه مردمی چین) ضمانت می شود. خواهیم کرد
نگهداری و رفع اشکال رایگان را ظرف 12 ماه پس از نصب (به استثنای استفاده نادرست) ارائه دهید.
5. ما تضمین می کنیم مشکلات شما را ظرف 24 ساعت در شانگهای، 72 ساعت برای سایر مناطق حل کنید.
6. 24 ساعت خدمات خط تلفن گرم. ما فرد حرفه ای را به موقع به سؤال شما پاسخ می دهیم.
ما همیشه قاطعانه معتقدیم که "کیفیت خط زندگی است، خدمات بدون گذر است"، که ما را نزدیک تر و محکم تر می کند!
