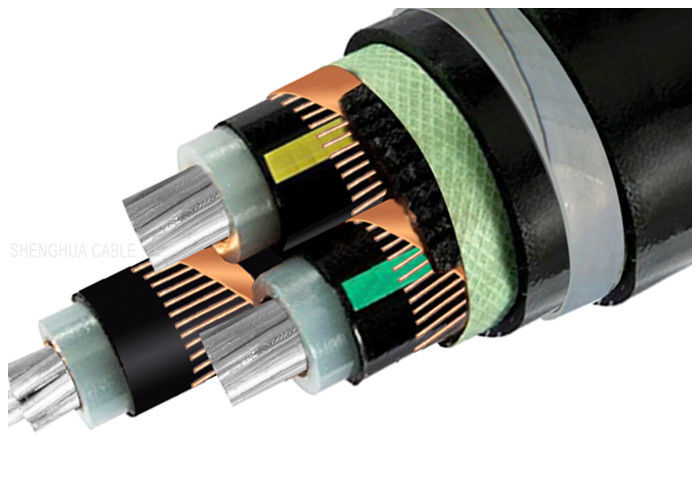

ساختار کابل

- هسته آلومینیوم گرد و برهنه که مطابق IEC 60228 است
- لایه نیمه رسانای داخلی
- عایق هسته XLPE
- کد رنگ مطابق با HD 308 S2
- لایه نیمه رسانای بیرونی
- نوار نیمه رسانا
- سيم مسي و صفحه نوار
-پُر کننده
- پوشش داخلی PVC
- زيرپوش هاي استيل گالوانيزه شده
- پوشش بیرونی PVC (قرمز یا سیاه)

درخواست

این کابل های زرهی قدرت برای نصب در فضای باز، برای دفن مستقیم زیر زمین، در آب، در کانال های کابل، نیروگاه ها طراحی شده اند، جایی که آسیب مکانیکی به کابل ممکن است رخ دهد.

داده های فنی

- کابل برق بر اساس DIN VDE 0276 قسمت 603, HD 620, IEC 60502, BS 6622
- محدوده دمای حداکثر تا +90 °C
- دمای در طول نصب از 0 °C تا +70 °C
- دمای مدار کوتاه +250 °C (تا 5 ثانیه)
- ولتاژ اسمی Uo/U 3,6/6 kV، 6/10 kV، 6,35/11 kV (دلیل BS) ، 18/30 kV، 19/33 kV (دلیل BS)
- ولتاژ کار 3.6/6 کلوولت = حداکثر 7.2 کلوولت 6/10 کلوولت = حداکثر 12 کلوولت 18/30 کلوولت = حداکثر 36 کلوولت
- ولتاژ آزمون AC 3.6/6 kV = 11 kV تا 5 دقیقه 6/10 kV = 21 kV تا 5 دقیقه 18/30 kV = 63 kV تا 5 دقیقه
- حداقل شعاع خم تقریباً 15 قطر کابل

جدول ولتاژ، هسته و برش متقابل

کابل با ولتاژ نامی دسته A در موقعیتی استفاده می شود که نیاز به زمان طولانی تر از 1 دقیقه از خرابی زمین دارد. برای کابل با ولتاژ نامی دسته B،خرابی زمین گیری که معمولاً بیش از یک ساعت طول نمی کشد.، حداکثر زمان دوام بیش از 8 ساعت نیست، زمان دوام سالیانه نقص زمین به طور کلی نباید بیش از 125 ساعت باشد، دسته C شامل تمام سیستم انتظارات دسته A و B است.

توصیه های سفارش

ولتاژ نامی

استاندارد کاربرد:IEC/BS/UL/GB

تعداد هسته ها

اندازه هدايت کننده

نوع عایق بندی

زره دار یا بدون زره اگر زره دار، نوع زره و ماده

نیاز به پوشش

طول کابل و بسته بندی مورد نیاز

سایر الزامات
