محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ISO,CE,IEC,TUV,KEMA
جزئیات محصول
مدل محصول:
Yjlv32
هادی:
آلومینیوم / آل
عایق:
XLPE
زره:
زره سیم فولادی
هسته ها:
3x300SQMM
ولتاژ:
MV، 8.7/15kV
استاندارد ساخته شده است:
IEC، BS، IS، VDE
گارانتی:
دو سال
برجسته کردن:

armored cable wiring

,

armoured power cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
US$0.4~125 / Meter
جزئیات بسته بندی
طبل های چوبی
زمان تحویل
10 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
ماهانه 15،000 کیلومتر
توضیح محصول

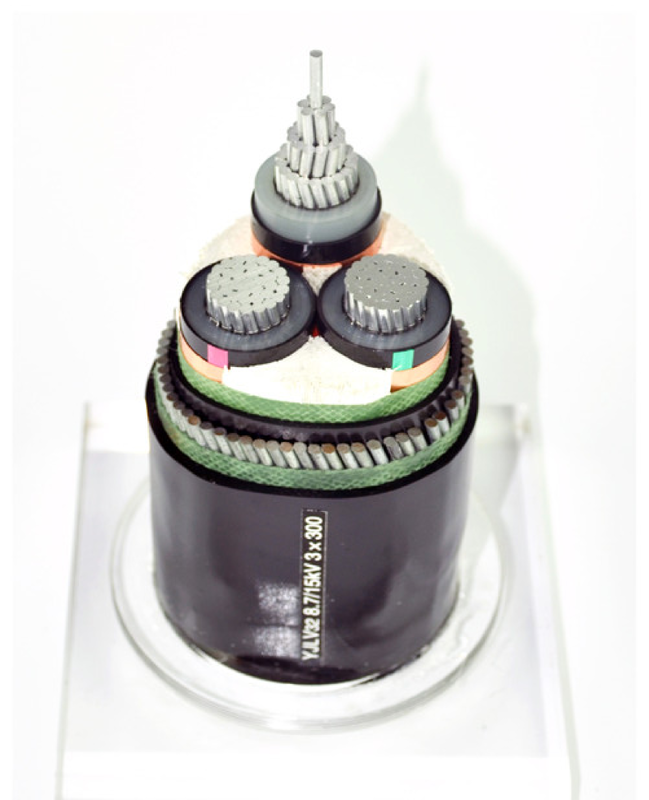

YJLV32 8.7/15kV 3x300MM2 کابل برق زرهی AL/XLPE/SWA/PVC MV کابل آلومینیومی زرهی



ساختار کابل


رهبر ارکستر: هادی آلی گرد، فشرده چند سیمی (RM)، کلاس 2 acc. به HRN HD 383 / IEC 60228 / DIN VDE 0295
صفحه نمایش داخلی: پوست نیمه رسانا اکسترود شده روی هادی
عایق بندی: XLPE (پلی اتیلن متقاطع، علامت اخیر: PE-X) ترکیب DIX 8 acc. به HRN HD 620 S1 ili 2XI1 acc. به DIN VDE 0207 dio 22
صفحه نمایش خارجی: پوسته نیمه رسانا اکسترود شده روی عایق، به صورت طولی با عایق متصل شده است (+نوار از مواد نیمه رسانا)
هادیصفحه نمایش: نوار مسی پیچیده شده در مارپیچ متقابل
پرکننده: نوار پرکننده، نخ یا کاغذ
بسته بندی: نوار بسته بندی غیر بافته یا مقاوم در برابر شعله یا ضد آب
پوشش داخلی: پی وی سی اکسترود شده
زره: مفتول فولادی گالوانیزه
غلاف کلی پلی وینیل کلراید (PVC) یا FR-PVC، PE، LSOH
رنگ غلاف مشکی، قرمز یا سفارشی





برنامه های کاربردی


الف مورد استفاده در ایستگاه های ترانسفورماتور، بلوک های سوئیچینگ، در نیروگاه های برق و کارخانه های صنعتی.
ب کابل برق فشار متوسط ​​برای کاربرد استاتیک در زمین، داخل و خارج از تاسیسات، فضای باز، کانال های کابلی، در آب، در شرایطی که کابل ها در معرض تنش مکانیکی و کرنش کششی شدیدتر نباشند.
ج با توجه به ضریب تلفات دی الکتریک بسیار پایین آن، که در تمام طول عمر کاری خود ثابت می ماند، و به دلیل خاصیت عایق عالی از مواد XLPE، به طور محکم به صورت طولی با صفحه داخلی و خارجی از مواد نیمه رسانا (اکسترود شده در یک فرآیند) به هم متصل شده است، کابل از قابلیت اطمینان عملیاتی بالایی برخوردار است.



استاندارد

بین‌المللی: IEC 60502، IEC 60228 (IEC 60332-3 برای ZR-YJV32، ZR-YJV72فقط)
چین: GB/T 12706 (GB/T 18380-3 برای ZR-YJV32، ZR-YJV72فقط)
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست


نام کد:

YJ: عایق XLPE
L: هادی آلومینیومی
V: غلاف پی وی سی
32: زره سیم فولادی - 3 هسته
22: زره نواری فولادی - 3 هسته
72: زره سیم آلومینیومی - 1 هسته
62: زره نواری از جنس استنلس استیل - 1 هسته
ZR: مقاوم در برابر شعله


کابل برق MV (11kv 15kv 33kv).
مدل و توضیحات Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(21/35(40.5)(40.5) شماره هسته سطح مقطع هادی (mm2)
عایق xlpe 1 هسته 3 هسته 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع
هسته مس
YJV، N2XSY؛ کابل برق با روکش پی وی سی
YJV22؛ نوار زره پوش فولادی، کابل برق با روکش پی وی سی
YJV32، YJV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی
آل کور
YJLV، NA2XSY؛ کابل برق روکش PVC
YJLV22؛ نوار فولادی زره ​​پوش، کابل برق با روکش پی وی سی
YJLV32، YJLV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی


اطلاعات فنی:

حداکثر دمای هادی: در حالت عادی (90Oج)، اورژانس (130Oج) یا شرایط اتصال کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0OC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 15 x برای تک هسته
12 x کابل OD برای چند هسته


ولتاژ تست 6/10 کیلو ولت [کیلو ولت] 21/5 دقیقه
  12/20 کیلو ولت [کیلو ولت] 42/5 دقیقه
  18/30 کیلو ولت [کیلو ولت] 63/5 دقیقه
محدوده دما در حرکت   -5 درجه سانتی گراد تا +70 درجه سانتی گراد
  ثابت   -20 درجه سانتی گراد تا +70 درجه سانتی گراد
دمای عملیاتی اتصال کوتاه درجه سانتی گراد 250
زمان اتصال کوتاه حداکثر [ثانیه] 5
شعاع خمشی دقیقه قطر x 15
اشتعال پذیری استاندارد   EN 60332-1-2



گواهی

ISO،CE، KEMAIEC،RoHS، CCC،P3Cو موارد دیگر در صورت درخواست






این محصول برای خط انتقال و توزیع برق با ولتاژ نامی AC (U0/U) سیستم 3.6/6kV-26/36kV قابل استفاده است. به ترتیب در هوا (قاب پل کابلی، تکیه گاه دیوار داخلی، و سینی) و خاک (دفن مستقیم، ترانشه کابل، اختلاف لوله و غیره) با توجه به ساختار محافظ، هدایت می شود.




بسته بندی و حمل و نقل


تمام کابل ها برای صادرات به خوبی بسته بندی شده و توسط درام چوبی یا درام چوبی و فولادی محافظت می شوند.
مواد بسته بندی به وزن و اندازه کابل بستگی دارد.
اطلاعات خوب، اطلاعات ساخت و اطلاعات مشتری به طور محکم روی هر اندازه از درام چاپ شده است.
پس از اینکه درام های کابلی به خوبی بسته بندی شده به بندر دریایی فرستاده می شوند، در کانتینر 20 FT یا کانتینر 40 FT بارگیری می شوند. تمام درام های کابل به طور محکم توسط کمربند ایمنی ثابت می شوند تا از عدم حرکت در طول حمل و نقل دریایی اطمینان حاصل شود.
اندازه کانتینر با توجه به وزن کل کالاهای بارگیری شده یا بر اساس نیاز مشتری انتخاب می شود.

خدمات ما

* ما یکی از بزرگترین تولید کنندگان سیم برق و کابل برق در چین هستیم و بیش از 20 سال تجربه تولید و بازاریابی داریم.
* ما OEM را می پذیریم. اندازه و متریال کابل سفارشی شده است. آرم و طراحی شخصی شما مورد استقبال قرار می گیرد. ما با توجه به نیاز و توضیحات شما تولید خواهیم کرد.
* لطفاً برای اطلاعات بیشتر محصولات درخواستی را برای ما ارسال کنید و ما در عرض 12 ساعت به شما بازخورد خواهیم داد.
