محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ISO,CE,IEC,TUV,KEMA
جزئیات محصول
نام محصول:
کابل مس XLPE
ولتاژ:
1 کیلو ولت
هادی:
مس
عایق:
XLPE
زره:
نوار فولادی
اندازه ها:
1.0 - 630 SQMM
هسته ها:
4 هسته و یک زمین
ژاکت:
PVC، PE یا LSZH
گارانتی:
2 سال
استانداردها:
IEC / BS / IS / VDE
برجسته کردن:

armored cable wiring

,

armoured power cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
US$0.3~119/Meter
جزئیات بسته بندی
طبل های چوبی یا استیل
زمان تحویل
یک یا دو هفته در هر مقدار
شرایط پرداخت
T/T، L/C
قابلیت ارائه
10،000 کیلومتر در ماه
توضیح محصول

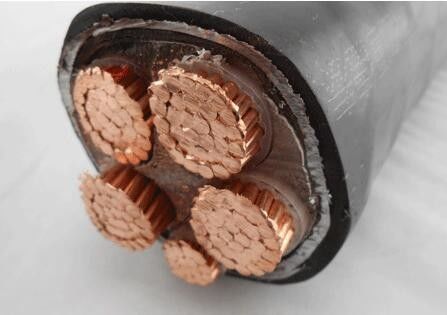

4 هسته 185 میلی متر مربع با زمین 95 میلی متر مربع 1 کیلو ولت کابل برق زرهی نوار فولادی کابل مسی Armord XLPE


جزئیات



کد : YJV22، ZR-YJV22، YJY23، ZR-YJY23
استانداردها : TS IEC 60502، IEC 502، VDE 0271، BS 6346
ساخت و ساز : 1- هادی مسی جامد، رشته ای یا منعطف
    2- عایق XLPE (PE با پیوند متقاطع)
    3- زره نواری فولادی گالوانیزه
    4- غلاف بیرونی PVC یا PE, LSOH
برنامه : ترجیحاً برای نصب در داخل ساختمان، در کانال های کابل و در کارخانه های صنعتی یا
    ایستگاه های سوئیچینگ، نصب زیرزمینی با حفاظت اضافی که در آن
    آسیب مکانیکی غیرمنتظره است
داده های فنی : حداکثر دمای کاری 90 ºC
    دمای اتصال کوتاه 250 ºC





YJ: عایق XLPE

V: غلاف پی وی سی

22: زره نواری فولادی گالوانیزه

ZR: ضد شعله





ویژگی تکنیک



1، دمای کار طولانی مدت در 90 ℃ است، دچار اتصال کوتاه (در عرض 5 ثانیه)، دمای هسته نمی تواند بالاتر از 250 ℃ باشد.

2، دمای محیط نباید کمتر از -10 ℃ باشد

3، دمای تخمگذار نباید کمتر از 0 ℃ باشد

4، شعاع خم شدن تک هسته ای بدون زره نباید از 20 بعدی تجاوز کند، شعاع خم شدن تک هسته ای با زره نباید از 15 بعدی تجاوز کند، شعاع خم شدن سه هسته با زره نباید از 12 بعدی تجاوز کند.





شرح و مناسبت برنامه را تایپ کنید



YJV22 عایق XLPE، زره پوش نوار فولادی، کابل برق با روکش پی وی سی مناسب برای دفن در زمین، قادر به تحمل نیروهای مکانیکی خارجی اما نیروهای کششی زیاد است.
YJLV22 ال. عایق بندی شده، زره پوش نوار فولادی، کابل برق با روکش پی وی سی
YJV32 هادی مسی، عایق XLPE، سیم فولادی ریز زره پوش، کابل برق با روکش پی وی سی روی شفت ها، آب و خاک اعمال شود، که می تواند فشار مثبت بزرگتر را تحمل کند.
YJLV32 Al. Conductor، XLPE عایق، سیم فولادی ریز زره پوش، کابل برق روکش پی وی سی
YJV42 هادی مسی، عایق XLPE، سیم فولادی ضخیم زره پوش، کابل برق با روکش پی وی سی برای قرار دادن در شفت، آب زیرزمینی و اختلاف سطح زیاد، قادر به تحمل فشار مکانیکی خارجی و نیروی کشش متوسط ​​است.
YJLV42 Al. Conductor، XLPE عایق، سیم فولادی ضخیم زره پوش، کابل برق روکش پی وی سی





استانداردها



بین المللی: IEC 60502، IEC 60228، IEC 60332

چین: GB/T 12706.1-2008

استانداردهای دیگر مانند BS، DIN و ICEA در صورت درخواست

اندازه قلم: 10.0000pt;mso-font-kerning:0.0000pt;" >PVC type ST2به IEC 60502، مشکی





داده های فنی



ولتاژ نامی: 0.6 / 1 کیلو ولت

حداکثر دمای هادی: در حالت عادی (90Oج)، اورژانس (130Oج) یا شرایط اتصال کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد).

حداقل دمای محیط 0OC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت قرار دارد

حداقل شعاع خمشی: OD کابل 12 x





گواهینامه ها



CE، RoHS، CCC، KEMA و موارد دیگر در صورت درخواست







پارامترهای فنی





نام سطح مقطع هادی شماره رشته ها/دیا. از هادی ضخامت عایق ضخامت پوشش داخلی ضخامت نوار فولادی ضخامت غلاف تقریبا OD وزن تقریبی حداکثر مقاومت هادی DC (20 ℃) رتبه بندی فعلی
میلی متر2 pc/mm میلی متر میلی متر میلی متر میلی متر (میلی متر) کیلوگرم بر کیلومتر Ω / کیلومتر در هوا (A) در خاک (A)
4 × 4 + 1 × 2.5 1/2.25+1/1.38 0.7 1.0 2 × 0.2 1.5 18.4 565 4.61 34 45
4 × 6 + 1 × 4 1/2.76+1/2.25 0.7 1.0 2 × 0.2 1.5 19.8 692 3.08 43 57
4 × 10 + 1 × 6 7/1.38+1/2.8 0.7 1.0 2 × 0.2 2.0 22.8 953 1.83 60 77
4 × 16 + 1 × 10 7/1.78+7/1.38 0.7 1.0 2 × 0.2 2.0 25.8 1318 1.15 83 105
4 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.0 2 × 0.2 2.0 30.4 1877 0.727 105 125
4 × 35 + 1 × 16 7/2.52+7/1.78 0.9 1.0 2 × 0.2 2.0 34.1 2324 0.524 125 155
4 × 50 + 1 × 25 10/2.52+7/2.14 1.0 1.0 2 × 0.2 2.0 38.7 3415 0.387 160 185
4 × 70 + 1 × 35 14/2.52+7/2.52 1.1 1.2 2 × 0.2 2.5 44.2 4432 0.268 200 225
4 × 95 + 1 × 50 19/2.52+10/2.52 1.1 1.2 2 × 0.5 2.5 49.8 5747 0.193 245 270
4 × 120 + 1 × 70 24/2.52+14/2.52 1.2 1.2 2 × 0.5 2.5 55.4 7112 0.153 285 310
4 × 150 + 1 × 70 30/2.52+14/2.52 1.4 1.4 2 × 0.5 3.0 60.1 8556 0.124 325 345
4 × 185 + 1 × 95 37/2.52+19/2.52 1.6 1.4 2 × 0.5 3.0 66.9 10510 0.0991 375 390
4 × 240 + 1 × 120 48/2.52+24/2.52 1.7 1.6 2 × 0.5 3.5 74.8 13232 0.0754 440 450
4 × 300 + 1 × 150 61/2.52+30/2.52 1.8 1.7 2 × 0.5 3.5 78.4 16452 0.0601 505 515







بسته بندی و حمل و نقل



تمام کابل ها برای صادرات به خوبی بسته بندی شده و توسط درام چوبی یا درام چوبی و فولادی محافظت می شوند.

مواد بسته بندی به وزن و اندازه کابل بستگی دارد.

اطلاعات خوب، اطلاعات ساخت و اطلاعات مشتری به طور محکم روی هر اندازه از درام چاپ شده است.



پس از اینکه درام های کابلی به خوبی بسته بندی شده به بندر دریایی فرستاده می شوند، در کانتینر 20 FT یا کانتینر 40 FT بارگیری می شوند. تمام درام های کابل به طور محکم توسط کمربند ایمنی ثابت می شوند تا از عدم حرکت در طول حمل و نقل دریایی اطمینان حاصل شود.

اندازه کانتینر با توجه به وزن کل کالاهای بارگیری شده یا بر اساس نیاز مشتری انتخاب می شود.
