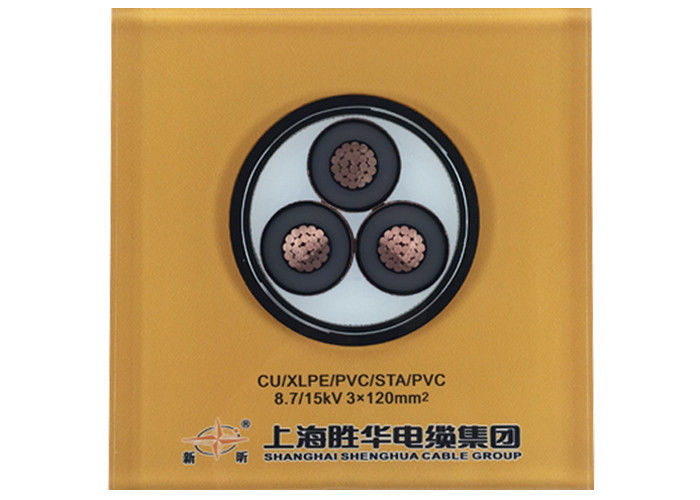

کابل الکتریکی حرفه ای STA 120mm2 185mm2 240mm2 300mm2
مشخصات کابل برق MV ((۶ تا ۳۵kv)
YJ: عایق XLPE
V: پوشش PVC
32: زره های سیم فولادی
22: تسمه های تسلیحاتی
72: داربسته های زره ای از سیم آلومینیوم
62: تسمه های زره ای از فولاد ضد زنگ
ZR: مقاوم در برابر آتش
ساخت و ساز
1..... از مس برهنه
2..... لایه داخلی از مواد نیمه رسانا
3..... عایق هسته ای از پلی اتیلن متقاطع
4..... لایه بیرونی از مواد نیمه رسانا
5..... نوار نیمه رسانا
6..... پرده از سیم های مس
7..... نوار پرکننده، نخ یا کاغذ
8..... بدون بافتنوار بسته بندی یا ضد شعله
9..... خارج شدهپوشش داخلی PVC
10.... نوار زره دار از فولاد ضد زنگ
11.... پوشش کلی: پلی وینیل کلورید (PVC) یا FR-PVC، PE، LSOH
| MV ((11kv 15kv 33kv) کابل برق |
| مدل و توضیحات Uo/U ((Um) =3.6/6 ((7.2) ، 6/6 ((7.2) ، 6/10 ((12) ، 8.7/10 ((12) ، 8.7/15 ((17.5) ، 12/20 ((24) ، 18/30 ((36) ، 21/35 ((40.5) ، 26/35 ((40.5) kV |
شماره هسته |
مساحت برش قطری لوله ((mm2) |
| عایق xlpe |
1 هسته 3 هسته |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع |
| هسته Cu |
| YJV، N2XSY؛ کابل برق پوشانده شده از PVC |
| YJV22؛ نوار زره دار فولادی، کابل برق پوشانده از PVC |
| YJV32، YJV42؛ سیم فولادی زره دار ، کابل برق پوشیده از PVC |
| ال کور |
| YJLV، NA2XSY؛ کابل برق پوشیده از PVC |
| YJLV22؛ نوار زره ای فولادی، کابل برق پوشانده شده از PVC |
| YJLV32، YJLV42؛ سیم فولادی زره دار ، کابل برق پوشه شده از PVC |
این محصول برای خط انتقال و توزیع برق با ولتاژ نامی AC ((U0/U) از سیستم 3.6/6kV-26/36kV قابل استفاده است.و سینی) و خاک ((به طور مستقیم دفن، خندق کابل، لوله و غیره) به ترتیب با توجه به تفاوت ساختار لایه محافظت.
درخواست
در ایستگاه های ترانسفورماتور، بلوک های سوئیچینگ، در نیروگاه های الکتریکی و کارخانه های صنعتی استفاده می شود.
کابل برق ولتاژ متوسط برای کاربرد ثابت در زمین، داخل و خارج از امکانات، در فضای باز، در کانال های کابل، در آب،در شرایطی که کابل ها در معرض فشارهای مکانیکی سنگین تر و فشارهای کششی قرار ندارند.
استانداردها
بین المللی: IEC 60502-2، IEC 60228
چین: GB/T 12706.2-2008
سایر استانداردها مانند:BS,DIN و ICEA بر اساس درخواست
داده های فنی
- کابل برق بر اساس DIN VDE 0276 قسمت 603 ، HD 620 ، IEC 60502 ، BS 6622
- محدوده دمای حداکثر تا +90 °C
- دمای در طول نصب از 0 °C تا +70 °C
- دمای مدار کوتاه +250 °C (تا 5 ثانیه)
- ولتاژ اسمی Uo/U 3,6/6 kV، 6/10 kV، 6,35/11 kV (دلیل BS) ، 18/30 kV، 19/33 kV (دلیل BS)
- ولتاژ کار 3.6/6 کلوولت = حداکثر 7.2 کلوولت 6/10 کلوولت = حداکثر 12 کلوولت 18/30 کلوولت = حداکثر 36 کلوولت
- ولتاژ آزمون AC 3.6/6 kV = 11 kV تا 5 دقیقه 6/10 kV = 21 kV تا 5 دقیقه 18/30 kV = 63 kV تا 5 دقیقه
- حداقل شعاع خم تقریباً 15 قطر کابل
| ولتاژ آزمایش |
6 / 10 کلوولت |
[kV] |
21/5 دقیقه |
| |
12 / 20 کلوولت |
[kV] |
۴۲/۵ دقیقه |
| |
18 / 30 کلوولت |
[kV] |
63/5 دقیقه |
| محدوده دما |
در حال حرکت |
|
-5°C تا +70°C |
| |
ثابت |
|
-20°C تا +70°C |
| دمای کار |
مدار کوتاه |
°C |
250 |
| زمان مدار کوتاه |
حداکثر. |
[دقيقه] |
5 |
| شعاع خم |
حداقل |
x قطر |
15 |
| قابل اشتعال بودن |
استاندارد |
|
EN 60332-1-2
|
*) بسته بندی: CUT = کابل در طول های مختلف بر روی طبل یا رول، امکان برش در طول مورد نیاز
گواهینامه
ISO،CE، KEMAIEC،RoHS، CCC،P3Cو تعداد بيشتري در صورت درخواست
جدول ولتاژ، هسته و برش متقابل
| ماده |
دسته A،B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| دسته A،B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| هسته ی تک |
mm2 |
25 تا 1200 |
25 تا 1200 |
35 تا 1200 |
50 تا 1200 |
50 تا 1200 |
50 تا 1200 |
| سه هسته |
mm2 |
25 تا 400 |
25 تا 400 |
35 تا 400 |
50 تا 400 |
50 تا 400 |
50 تا 400 |
کابل با ولتاژ نامی دسته A در موقعیتی استفاده می شود که نیاز به زمان طولانی تر از 1 دقیقه از خرابی زمین دارد. برای کابل با ولتاژ نامی دسته B،خرابی زمین گیری که معمولاً بیش از یک ساعت طول نمی کشد.، حداکثر زمان دوام بیش از 8 ساعت نیست، زمان دوام سالیانه نقص زمین به طور کلی نباید بیش از 125 ساعت باشد، دسته C شامل تمام سیستم انتظارات دسته A و B است.
بسته بندی و حمل
تمام کابل ها برای صادرات به خوبی بسته بندی شده و توسط طبل چوبی یا چوب و فولاد محافظت می شوند. مواد بسته بندی به وزن و اندازه کابل بستگی دارد.بعد از اينکه بشکهاي خوب بسته بندي شده به بندر دريايي فرستاده شدند، آنها در کانتینر 20 FT یا کانتینر 40 FT بارگذاری می شوند. تمام درام های کابل به طور محکم توسط کمربند ایمنی ثابت می شوند تا اطمینان حاصل شود، هیچ حرکت در طول حمل و نقل دریایی.اندازه کانتینر بر اساس وزن کل کالاهای بارگذاری شده یا بر اساس نیاز مشتری انتخاب می شود.
خدمات
* ما یکی از بزرگترین تولید کننده سیم های الکتریکی و کابل های برق در چین هستیم و بیش از 20 سال تجربه تولید و بازاریابی داریم.
* ما OEM را قبول می کنیم. اندازه کابل و مواد سفارشی شده است. لوگوی خود و طراحی خود را استقبال می کنیم. ما بر اساس نیاز و توضیحات شما تولید خواهیم کرد.
* لطفا برای اطلاعات بیشتر محصولات به ما درخواست ارسال کنید و ما در عرض 12 ساعت به شما بازخورد خواهیم داد.
