محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ISO,CE,IEC,TUV,KEMA
جزئیات محصول
نام محصول:
کابل برق زره دار
عایق:
XLPE
زره:
سیم فولادی
هادی:
مس
غلاف:
PVC، PE، LSOH
هسته ها:
3 هسته
استاندارد:
IEC، BS، IS، VDE
گارانتی:
2 سال
برجسته کردن:

armored cable wiring

,

armoured power cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
300 متر
قیمت
US$0.49 - US$125 / Meter
جزئیات بسته بندی
طبل های چوبی
زمان تحویل
7-10 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
15،000 کیلومتر در هر ماه
توضیح محصول

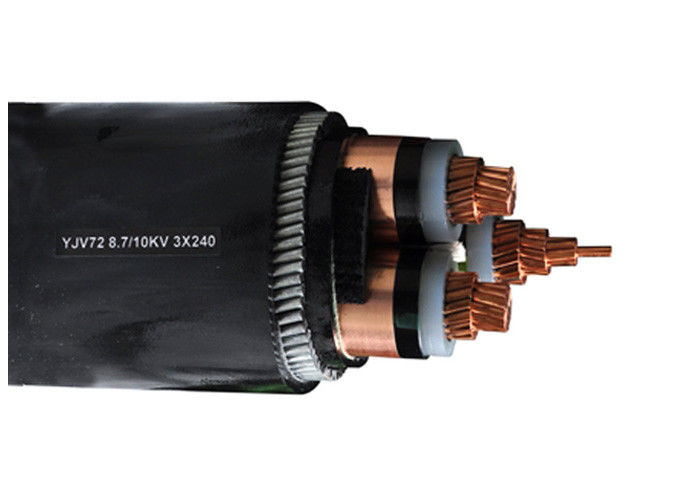

ولتاژ بالا 3 x 240 mm2 CU SWA کابل زرهی برق سه هسته کابل

ساخت و ساز


هادیهادی مسی فشرده، کلاس 2 طبق استاندارد IEC 60228
هادی مسی جامد دایره ای، کلاس 1 طبق استاندارد IEC 60228
هادی مسی رشته ای انعطاف پذیر، کلاس 5 طبق استاندارد IEC 60228
صفحه نمایش هادینیمه هادی (فقط MV)
عایقXLPE (پلی اتیلن متقاطع)
صفحه عایقنیمه هادی (فقط MV)
سپر فلزیصفحه نوار مسی یا سیم مسی و نوار مسی محافظ (MV باید، LV اختیاری)
پرکنندهنوار پرکننده
نوار بسته بندینوار بسته بندی غیر بافته یا نوار بسته بندی lsoh
پوشش داخلیPVC اکسترود شده یا LSOH (فقط MV)
زرهزره نواری فولادی، زره فولادی یا سیم آلومینیومی اختیاری است
غلاف کلیPVC، FR-PVC، PE یا LSOH



YJ: عایق XLPE
V: غلاف پی وی سی
32: زره سیم فولادی - 3 هسته
22: زره نواری فولادی - 3 هسته
72: زره سیم آلومینیومی - 1 هسته
62: زره نواری از جنس استنلس استیل - 1 هسته
ZR: مقاوم در برابر شعله

برنامه



مورد استفاده در ایستگاه های ترانسفورماتور، بلوک های سوئیچینگ، در نیروگاه های برق و کارخانه های صنعتی.
کابل برق فشار متوسط ​​برای کاربرد استاتیک در زمین، داخل و خارج از تاسیسات، فضای باز، کانال های کابلی، در آب، در شرایطی که کابل ها در معرض تنش مکانیکی و کرنش کششی شدیدتر نباشند.

جزئیات کابل برق MV (6 تا 35kv).


کابل برق MV (11kv 15kv 33kv).
مدل و توضیحات Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(21/35(40.5)(40.5)شماره هستهسطح مقطع هادی (mm2)
عایق xlpe1 هسته 3 هسته10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع
هسته مس
YJV، N2XSY؛ کابل برق با روکش پی وی سی
YJV22؛ نوار زره پوش فولادی، کابل برق با روکش پی وی سی
YJV32، YJV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی
آل کور
YJLV، NA2XSY؛ کابل برق روکش PVC
YJLV22؛ نوار فولادی زره ​​پوش، کابل برق با روکش پی وی سی
YJLV32، YJLV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی


این محصول برای خط انتقال و توزیع برق با ولتاژ نامی AC (U0/U) سیستم 3.6/6kV-26/36kV قابل استفاده است. به ترتیب در هوا (قاب پل کابلی، تکیه گاه دیوار داخلی، و سینی) و خاک (دفن مستقیم، ترانشه کابل، اختلاف لوله و غیره) با توجه به ساختار محافظ، هدایت می شود.


استانداردها

بین المللی: IEC 60502-2، IEC 60228
چین: GB/T 12706.2-2008
سایر استانداردها مانندBS، DIN و ICEA در صورت درخواست

داده های فنی
- کابل برق مطابق DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622
- حداکثر محدوده دما تا +90 درجه سانتیگراد
- درجه حرارت در هنگام نصب از 0 درجه سانتی گراد تا +70 درجه سانتی گراد
- دمای اتصال کوتاه +250 درجه سانتیگراد (حداکثر 5 ثانیه)
- ولتاژ نامی Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- ولتاژهای عملیاتی 3,6/6 کیلو ولت = حداکثر. 7,2 کیلو ولت 6/10 کیلو ولت = حداکثر. 12 کیلو ولت 18/30 کیلو ولت = حداکثر. 36 کیلو ولت
- تست ولتاژ ac 3,6/6 kV = 11 kV تا 5 دقیقه. 6/10 کیلو ولت = 21 کیلو ولت تا 5 دقیقه. 18/30 کیلو ولت = 63 کیلو ولت تا 5 دقیقه.
- حداقل شعاع خمش تقریبا قطر کابل 15


ولتاژ تست6/10 کیلو ولت[کیلو ولت]21/5 دقیقه
 12/20 کیلو ولت[کیلو ولت]42/5 دقیقه
 18/30 کیلو ولت[کیلو ولت]63/5 دقیقه
محدوده دمادر حرکت -5 درجه سانتی گراد تا +70 درجه سانتی گراد
 ثابت -20 درجه سانتی گراد تا +70 درجه سانتی گراد
دمای عملیاتیاتصال کوتاهدرجه سانتی گراد250
زمان اتصال کوتاهحداکثر[ثانیه]5
شعاع خمشیدقیقهقطر x15
اشتعال پذیریاستاندارد EN 60332-1-2



*) بسته بندی: CUT = کابل در طول های مختلف روی درام یا قرقره، امکان برش در طول مورد نیاز

گواهی

ISO،CE، KEMAIEC،RoHS، CCC،P3Cو موارد دیگر در صورت درخواست


بسته بندی و حمل و نقل

تمام کابل ها برای صادرات به خوبی بسته بندی شده و توسط درام چوبی یا درام چوبی و فولادی محافظت می شوند. مواد بسته بندی به وزن و اندازه کابل بستگی دارد. پس از اینکه درام های کابلی به خوبی بسته بندی شده به بندر دریایی فرستاده می شوند، در کانتینر 20 FT یا کانتینر 40 FT بارگیری می شوند. تمام درام های کابل به طور محکم توسط کمربند ایمنی ثابت می شوند تا از عدم حرکت در طول حمل و نقل دریایی اطمینان حاصل شود. اندازه کانتینر با توجه به وزن کل کالاهای بارگیری شده یا بر اساس نیاز مشتری انتخاب می شود.


خدمات
* ما یکی از بزرگترین تولید کنندگان سیم برق و کابل برق در چین هستیم و بیش از 20 سال تجربه تولید و بازاریابی داریم.
* ما OEM را می پذیریم. اندازه و متریال کابل سفارشی شده است. آرم و طراحی شخصی شما مورد استقبال قرار می گیرد. ما با توجه به نیاز و توضیحات شما تولید خواهیم کرد.
* لطفاً برای اطلاعات بیشتر محصولات درخواستی را برای ما ارسال کنید و ما در عرض 12 ساعت به شما بازخورد خواهیم داد.
