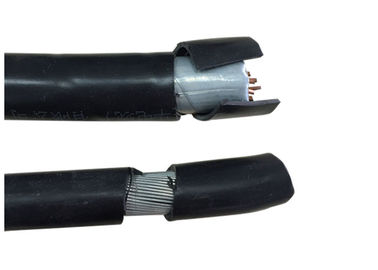

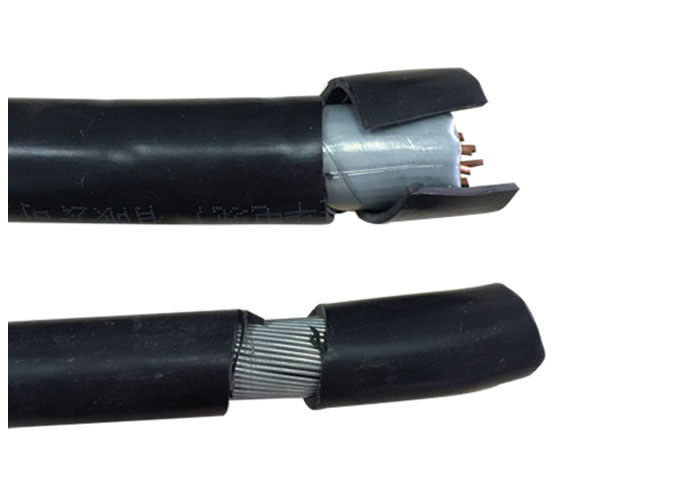

Aluminum Armoured Electrical Cable Copper Screen XLPE Insulated High Tension Cable
  • Aluminum Armoured Electrical Cable Copper Screen XLPE Insulated High Tension Cable
  • Aluminum Armoured Electrical Cable Copper Screen XLPE Insulated High Tension Cable
  • Aluminum Armoured Electrical Cable Copper Screen XLPE Insulated High Tension Cable
Aluminum Armoured Electrical Cable Copper Screen XLPE Insulated High Tension Cable

Aluminum Armoured Electrical Cable Copper Screen XLPE Insulated High Tension Cable

محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ISO,CE,IEC,TUV,KEMA
جزئیات محصول
نام محصول:
کابل مس زرهی تنش بالا
عایق:
XLPE
زره:
عیاش
هادی:
مس
غلاف:
PVC، PE، LSOH
هسته ها:
یک هسته
استاندارد:
IEC، BS، IS، VDE
گارانتی:
2 سال
برجسته کردن:

armored electrical wire

,

armored cable wiring

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
US$0.5 - US$125 / Meter
جزئیات بسته بندی
طبل های چوبی
زمان تحویل
7 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
25،000 کیلومتر در هر ماه
توضیح محصول

کابل برق زره پوش آلومینیومی صفحه نمایش مسی کابل کشش بالا با عایق XLPE


تنش بالازره پوش کابل برقجزئیات کابل برق

YJ: عایق XLPE
V: غلاف پی وی سی
32: زره سیم فولادی - 3 هسته
22: زره نواری فولادی - 3 هسته
72: زره سیم آلومینیومی - 1 هسته
62: زره نواری از جنس استنلس استیل - 1 هسته
ZR: مقاوم در برابر شعله


استانداردها

بین المللی: IEC 60502-2، IEC 60228
چین: GB/T 12706.2-2008
سایر استانداردها مانندBS، DIN و ICEA در صورت درخواست





کابل برق MV (11kv 15kv 33kv).
مدل و توضیحات Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(21/35(40.5)(40.5) شماره هسته سطح مقطع هادی (mm2)
عایق xlpe 1 هسته 3 هسته 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع
هسته مس
YJV، N2XSY؛ کابل برق با روکش پی وی سی
YJV22؛ نوار زره پوش فولادی، کابل برق با روکش پی وی سی
YJV32، YJV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی
آل کور
YJLV، NA2XSY؛ کابل برق روکش PVC
YJLV22؛ نوار فولادی زره ​​پوش، کابل برق با روکش پی وی سی
YJLV32، YJLV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی




کاربرد:





الف مورد استفاده در ایستگاه های ترانسفورماتور، بلوک های سوئیچینگ، در نیروگاه های برق و کارخانه های صنعتی. کابل برق فشار متوسط ​​برای کاربرد استاتیک در زمین، داخل و خارج از تاسیسات، فضای باز، کانال های کابلی، در آب، در شرایطی که کابل ها در معرض تنش مکانیکی و کرنش کششی شدیدتر نباشند.

ب برای جلوگیری از تأثیرات خارجی، لایه نیمه رسانا چسبنده بین هادی و عایق اکسترود شده، همراه با هادی مسی متحدالمرکز، محدودیت میدان الکتریکی و مقاومت در برابر تخلیه جزئی را تضمین می کند.

ج با توجه به ضریب تلفات دی الکتریک بسیار پایین آن، که در تمام طول عمر کاری خود ثابت می ماند، و به دلیل خاصیت عایق عالی از مواد XLPE، به طور محکم به صورت طولی با صفحه داخلی و خارجی از مواد نیمه رسانا (اکسترود شده در یک فرآیند) به هم متصل شده است، کابل از قابلیت اطمینان عملیاتی بالایی برخوردار است.




ساخت و ساز



رهبر ارکستر: آلومینیوم گرد مس، چند سیم فشرده فشرده (RM)، کلاس 2 acc. به HRN HD 383 / IEC 60228 / DIN VDE 0295
صفحه نمایش داخلی: پوست نیمه رسانا اکسترود شده روی هادی
عایق بندی: XLPE (پلی اتیلن متقاطع، علامت اخیر: PE-X) ترکیب DIX 8 acc. به HRN HD 620 S1 ili 2XI1 acc. به DIN VDE 0207 dio 22
صفحه نمایش خارجی: پوسته نیمه رسانا اکسترود شده روی عایق، به صورت طولی با عایق متصل شده است (+نوار از مواد نیمه رسانا)
هادیصفحه نمایش: نوار مسی پیچیده شده در مارپیچ متقابل
پرکننده: نوار پرکننده، نخ یا کاغذ
بسته بندی: نوار بسته بندی غیر بافته یا مقاوم در برابر شعله یا ضد آب
پوشش داخلی: پی وی سی اکسترود شده
زره: سیم آلومینیومی
غلاف کلی پلی وینیل کلراید (PVC) یا FR-PVC، PE، LSOH
رنگ غلاف مشکی، قرمز یا سفارشی






پارامتر فنی





نام سطح مقطع هادی شماره رشته ها/دیا. از هادی ضخامت عایق ضخامت غلاف داخلی دیا سیم زره ضخامت غلاف تقریبا OD

تقریبا

وزن

 حداکثر مقاومت هادی DC (20 ℃) تست ولتاژ AC رتبه بندی فعلی
mm2 pc/mm میلی متر میلی متر میلی متر میلی متر (میلی متر) کیلوگرم بر کیلومتر Ω / کیلومتر kV/5min در هوا (A) در خاک (A)
1 × 50 10/2.52 8 1.2 2.0 2.2 40.0 2857 0.387 63 210 215
1×70 14/2.52 8 1.2 2.0 2.3 42.0 3166 0.268 63 260 265
1 × 95 19/2.52 8 1.2 2.0 2.3 43.0 3499 0.193 63 320 315
1 × 120 24/2.52 8 1.3 2.5 2.4 46.0 4264 0.153 63 370 360
1 × 150 30/2.52 8 1.4 2.5 2.5 48.0 4671 0.124 63 420 405
1 × 185 37/2.52 8 1.4 2.5 2.5 49.0 5121 0.0991 63 480 455
1 × 240 48/2.52 8 1.4 2.5 2.6 52.0 5780 0.0754 63 565 530
1 × 300 61/2.52 8 1.4 2.5 2.7 54.0 6482 0.0601 63 650 595
1 × 400 61/2.97 8 1.4 2.5 2.8 58.0 7657 0.0470 63 755 680
1 × 500 61/3.23 8 1.6 2.5 2.9 61.0 8894 0.0366 63 865 765


گواهی

ISO،CE، KEMAIEC،RoHS، CCC،P3Cو موارد دیگر در صورت درخواست



این محصول برای خط انتقال و توزیع برق با ولتاژ نامی AC (U0/U) سیستم 3.6/6kV-26/36kV قابل استفاده است. به ترتیب در هوا (قاب پل کابلی، تکیه گاه دیوار داخلی، و سینی) و خاک (دفن مستقیم، ترانشه کابل، اختلاف لوله و غیره) با توجه به ساختار محافظ، هدایت می شود.




بسته بندی و حمل و نقل

تمام کابل ها برای صادرات به خوبی بسته بندی شده و توسط درام چوبی یا درام چوبی و فولادی محافظت می شوند. مواد بسته بندی به وزن و اندازه کابل بستگی دارد. پس از اینکه درام های کابلی به خوبی بسته بندی شده به بندر دریایی فرستاده می شوند، در کانتینر 20 FT یا کانتینر 40 FT بارگیری می شوند. تمام درام های کابل به طور محکم توسط کمربند ایمنی ثابت می شوند تا از عدم حرکت در طول حمل و نقل دریایی اطمینان حاصل شود. اندازه کانتینر با توجه به وزن کل کالاهای بارگیری شده یا بر اساس نیاز مشتری انتخاب می شود.
