محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی KEMA/CE/ISO/TUV
جزئیات محصول
مواد سپر:
نوار مسی یا سیم مسی.
عایق:
XLPE
زره پوش:
نوار فولادی
غلاف داخلی:
پی وی سی
ژاکت:
پی وی سی
هادی:
آلومینیوم رشته ای کلاس 2
برجسته کردن:

armored electrical wire

,

armoured power cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
100M
قیمت
USD 2.15-5.18/M
جزئیات بسته بندی
طبل چوبی
زمان تحویل
7 روز
شرایط پرداخت
L/C، T/T
قابلیت ارائه
5142KM / day
توضیح محصول

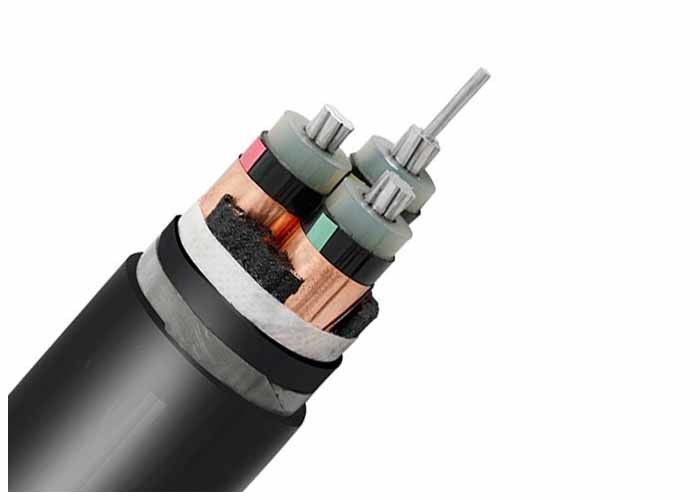

کابل برق زرهی زیرزمینی HT AL/XLPE/CTS/PVC/STA/PVC 8.7/15KV 3x300SQMM



برنامه


برای خط انتقال و توزیع برق با ولتاژ 35 کیلو ولت و کمتر استفاده می شود.
کابل برق فشار قوی و متوسط ​​برای کاربرد استاتیکی در زمین، داخل و خارج تاسیسات، فضای باز، کانال کابل، در آب، در شرایطی که کابل ها در معرض تنش مکانیکی و کرنش کششی شدیدتری قرار نگیرند.

در مقایسه با کابل برق عایق‌شده PVC، کابل برق xlpe نه تنها دارای ویژگی‌های عالی الکتریسیته، مکانیزم، مقاوم در برابر حرارت و پیری، مقاوم در برابر تنش‌های محیطی و مقاوم در برابر خوردگی شیمیایی است، بلکه ساختار ساده، وزن سبک، بدون محدودیت در افت و دمای بالا برای کار طولانی‌مدت دارد.



ساخت و ساز



کابل برق زره پوش AL/XLPE/STA/PVC



- هسته آلومینیومی برهنه گرد طبق استاندارد IEC 60228
- لایه نیمه رسانای داخلی
- عایق هسته XLPE
- کد رنگ مطابق با HD 308 S2
- لایه نیمه رسانای بیرونی
- نوار نیمه رسانا
- صفحه نوار مسی
- پرکننده
- روکش داخلی PVC
- زره نواری فولادی گالوانیزه (STA)
- روکش بیرونی پی وی سی (قرمز یا مشکی)



نام کد:

YJ: عایق XLPE
L: هادی آلومینیومی
V: غلاف پی وی سی
32: زره سیم فولادی - 3 هسته
22: زره نواری فولادی - 3 هسته
72: زره سیم آلومینیومی - 1 هسته
62: زره نواری از جنس استنلس استیل - 1 هسته
ZR: مقاوم در برابر شعله

کابل برق MV (11kv 15kv 33kv).
مدل و توضیحات Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(21/35(40.5)(40.5) شماره هسته سطح مقطع هادی (mm2)
عایق xlpe 1 هسته 3 هسته 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع
هسته مس
YJV، N2XSY؛ کابل برق با روکش پی وی سی
YJV22؛ نوار زره پوش فولادی، کابل برق با روکش پی وی سی
YJV32، YJV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی
آل کور
YJLV، NA2XSY؛ کابل برق با روکش پی وی سی
YJLV22؛ نوار فولادی زره ​​پوش، کابل برق با روکش پی وی سی
YJLV32، YJLV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی







استاندارد

بین المللی: IEC 60502، IEC 60228


چین: GB/T 12706


سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست




اطلاعات فنی:

حداکثر دمای هادی: در حالت عادی (90Oج)، اورژانس (130Oج) یا شرایط اتصال کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0OC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 15 x برای تک هسته
12 x کابل OD برای چند هسته

ولتاژ تست 6/10 کیلو ولت [کیلو ولت] 21/5 دقیقه
  12/20 کیلو ولت [کیلو ولت] 42/5 دقیقه
  18/30 کیلو ولت [کیلو ولت] 63/5 دقیقه
محدوده دما در حرکت   -5 درجه سانتی گراد تا +70 درجه سانتی گراد
  ثابت شده است   -20 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای عملیاتی اتصال کوتاه درجه سانتی گراد 250
زمان اتصال کوتاه حداکثر [ثانیه] 5
شعاع خمشی دقیقه قطر x 15
اشتعال پذیری استاندارد   EN 60332-1-2
