محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ISO,CE,IEC,TUV,KEMA
جزئیات محصول
نوع محصول:
کابل ولتاژ بالا
هادی:
مس، CU
عایق:
XLPE
زره:
نوار فولادی گالوانیزه، STA
هسته ها:
3 هسته
مواد غلاف:
PVC / PE
استانداردها:
IEC / BS / IS / VDE
گارانتی:
2 سال
رنگ غلاف بیرونی:
سیاه یا طبق درخواست
برجسته کردن:

armored electrical wire

,

armoured power cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
US$0.51~125 per Meter
جزئیات بسته بندی
طبل های چوبی
زمان تحویل
10 روز کار
شرایط پرداخت
T/T، L/C
قابلیت ارائه
10،000 کیلومتر / ماه
توضیح محصول

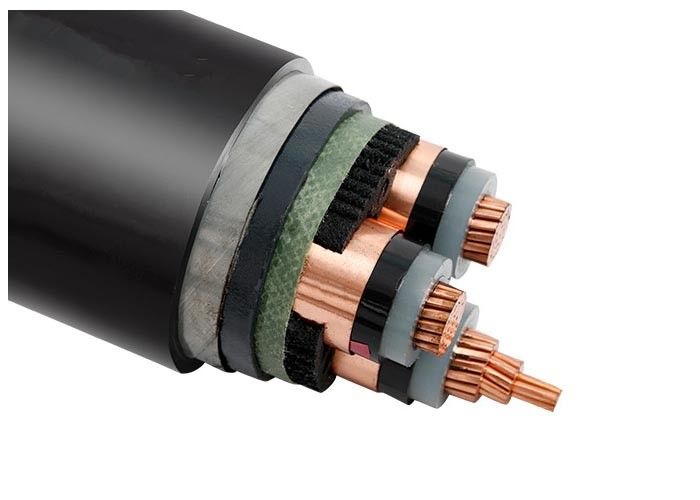

ولتاژ متوسط سه فاز CU / XLPE / STA / PVC کابل برق فولاد نوار زره دار

این محصول برای خط انتقال و توزیع برق با ولتاژ نامی AC ((U0/U) از سیستم 3.6/6kV-26/36kV قابل استفاده است.و سینی) و خاک ((به طور مستقیم دفن، خندق کابل، لوله و غیره) به ترتیب با توجه به تفاوت ساختار لایه محافظت.

استانداردها

بین المللی: IEC 60502-2، IEC 60228

چین: GB/T 12706.2-2008

سایر استانداردها مانند BS,DIN و ICEA در صورت درخواست

درخواست ها

برای خطوط انتقال و توزیع برق با ولتاژ 35kV و کمتر استفاده می شود.

در مقایسه با کابل برق عایق پی وی سی، کابل برق xlpe نه تنها دارای ویژگی های برق، مکانیسم، گرما و مقاومت در برابر پیری است،مقاوم در برابر استرس محیط زیست و مقاوم در برابر خوردگی شیمیایی، اما همچنین ساختار ساده، وزن سبک، هیچ محدودیتی با قرار دادن قطره، و اجازه دمای بالا برای کار طولانی مدت.

ساخت و ساز

راننده هدایت کننده مس فشرده، کلاس 2 طبق IEC 60228
هادی مس جامد دایره ای، کلاس 1 طبق IEC 60228
هادی مس انعطاف پذیر، کلاس 5 طبق IEC 60228
صفحه نمایش راننده نیمه هادی
عایق بندی XLPE ((پلی اتیلن متقاطع)
پرده عایق نیمه هادی
سپر فلزی صفحه نمایش نوار مس یا سیم مس و نوار مس سپر
پرکننده نوار پرکننده
نوار بسته بندی نوار بسته بندی غیر بافنا یا نوار بسته بندی غیر بافنا
پوشش داخلی PVC اکسترود یا LSOH
زره زره های فولادی
پوشش کلی PVC، FR-PVC، PE یا LSOH

مشخصات

MV ((۶ تا ۳۵kv) کابل برق
مدل و توضیحات Uo/U ((Um) =3.6/6 ((7.2) ، 6/6 ((7.2) ، 6/10 ((12) ، 8.7/10 ((12) ، 8.7/15 ((17.5) ، 12/20 ((24) ، 18/30 ((36) ، 21/35 ((40.5) ، 26/35 ((40.5) kV شماره هسته مساحت برش قطری لوله ((mm2)
عایق xlpe 1 هسته 3 هسته 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع
هسته Cu ال کور
YJV، N2XSY؛ کابل برق پوشانده شده از PVC YJLV، NA2XSY؛ کابل برق پوشیده از PVC
YJV22؛ نوار زره دار فولادی، کابل برق پوشانده از PVC YJLV22؛ نوار زره ای فولادی، کابل برق پوشانده شده از PVC
YJV32، YJV42؛ سیم فولادی زره دار ، کابل برق پوشیده از PVC YJLV32، YJLV42؛ سیم فولادی زره دار ، کابل برق پوشه شده از PVC
عایق PVC
هسته Cu ال کور
VV ((VY) ؛ کابل برق پوشانده شده از PVC ((PE) VLV ((VLY)) ؛ PVC ((PE)) کابل برق پوشه شده
VV22 ((VV23) ؛ نوار فولادی زره دار، کابل برق PVC ((PE)) VLV22 ((VLV23) ؛ نوار فولادی زره دار، کابل برق PVC ((PE))
VV32 ((VV33) ،VV42 ((VV43) ؛ سیم فولادی زره دار ، PVC ((PE)) کابل برق پوشانده VLV32 ((VLV33)) ، VLV42 ((VLV43) ؛ سیم فولادی زره دار ، کابل برق PVC ((PE))


داده های فنی

ولتاژ آزمایش 6 / 10 کلوولت [kV] 21/5 دقیقه
12 / 20 کلوولت [kV] ۴۲/۵ دقیقه
18 / 30 کلوولت [kV] 63/5 دقیقه
محدوده دما در حال حرکت -20°C تا +90°C
ثابت -20°C تا +90°C
دمای کار مدار کوتاه °C 250
زمان مدار کوتاه حداکثر. [دقيقه] 5
شعاع خم حداقل x قطر 15
قابل اشتعال بودن استاندارد EN 50265-2-1

نام: قطعه قطعی هادی رشته شماره/ دیه از مدبر ضخامت عایق ضخامت پوشش داخلی ضخامت نوار فولادی ضخامت پوشش تقريباً. تقريبا وزن حداکثر مقاومت DC هدایت کننده (20 °C) ولتاژ آزمون AC رتبه بندی فعلی
mm2 pc/mm mm mm mm mm (ملی متر) در کیلوگرم Ω /km kV/5 دقیقه در هوا (A) در خاک ((A)
3 × 35 7/252 5.5 1.8 2 × 0.5 2.9 58.0 4840 0.524 42 140 155
3 × 50 10/252 5.5 1.8 2 × 0.5 3.0 61.0 5463 0.387 42 165 180
3 × 70 14/252 5.5 2.0 2 × 0.5 3.1 65.0 6446 0.268 42 210 220
3 × 95 19/2.52 5.5 2.0 2 × 0.5 3.2 68.0 7457 0.193 42 255 265
3 × 120 24 ساعته52 5.5 2.0 2 × 0.5 3.3 71.0 8459 0.153 42 290 300
3 × 150 30/252 5.5 2.2 2 × 0.5 3.4 75.0 10555 0.124 42 330 340
3 × 185 37/252 5.5 2.2 2 × 0.5 3.5 78.0 11925 0.0991 42 375 380
3 × 240 48/252 5.5 2.2 2 × 0.8 3.7 83.0 13959 0.0754 42 435 435
3 × 300 ۶۱/۲52 5.5 2.2 2 × 0.8 3.9 88.0 16314 0.0601 42 495 485
3 × 400 ۶۱/۲97 5.5 2.3 2 × 0.8 4.1 95.0 19032 0.047 42 565 520

گواهینامه ها

ISO،CE، KEMAIEC،RoHS، CCC،P3Cو تعداد بيشتري در صورت درخواست

توصیه های سفارش

ولتاژ نامی

استاندارد کاربرد:IEC/BS/UL/GB

تعداد هسته ها

اندازه هدايت کننده

نوع عایق بندی

زره دار یا بدون زره اگر زره دار، نوع زره و ماده

نیاز به پوشش

طول کابل و بسته بندی مورد نیاز

سایر الزامات
