| MOQ: | 500 متر |
| قیمت: | US$ 0.35-120 / Meter |
| standard packaging: | طبل های چوبی یا استیل |
| Delivery period: | 7-14 روز |
| payment method: | T/T، اعتبارات اسنادی |
| Supply Capacity: | 15000 کیلومتر در ماه |
این محصول برای خط انتقال و توزیع برق با ولتاژ دارای امتیاز AC (U0 / U) از سیستم 3.6 / 6kV-26 / 36kV قابل استفاده است. این دستگاه در هوا (قاب پل کابل ، دیوارپوش داخلی و سینی) و خاک ( مستقیم مدفون ، سنگر کابل ، لوله و غیره) به ترتیب با توجه به تفاوت ساختار لایه محافظ.
برای خط انتقال و توزیع برق با ولتاژ با وزن 35 کیلو ولت و زیر استفاده می شود.
کابل برق ولتاژ بالا و متوسط برای کاربرد استاتیک در زمین ، داخل و خارج از امکانات ، در فضای باز ، در کانال های کابل ، در آب ، در شرایطی که کابل ها در معرض فشار شدید مکانیکی و فشار کششی قرار ندارند.
ساخت و ساز

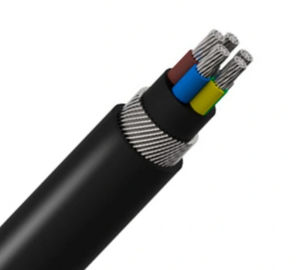

کابل برق زره پوش AL / XLPE / SWA / PVC
- هسته آلومینیومی لخت دور با توجه به IEC 60228 رشته
- لایه نیمه رسانا داخلی
- عایق کاری XLPE
- کد رنگ با توجه به HD 308 S2
- لایه نیمه رسانا بیرونی
- نوار نیمه رسانا
- صفحه نمایش نوار مس
- پرکننده
- پوشش داخلی PVC
- زره سیم فلزی گالوانیزه (SWA)
- روکش بیرونی PVC (قرمز یا سیاه)
| کابل برق MV (11kv 15kv 33kv) | ||
| مدل و توضیحات Uo / U (Um) = 3.6 / 6 (7.2) ، 6/6 (7.2) ، 6/10 (12) ، 8.7 / 10 (12) ، 8.7 / 15 (17.5) ، 12/20 (24 ) ، 18/30 (36) ، 21/35 (40.5) ، 26/35 (40.5) kV | شماره هسته | سطح مقطع رسانا (mm2) |
| عایق xlpe | 1 هسته 3 هسته ای | 10 16 25 35 70 95 120 150 185 240 400 400 500 630 مربع |
| هسته مس | ||
| YJV ، N2XSY ؛ کابل برق روکش PVC | ||
| YJV22 ؛ نوار فولادی زره پوش ، کابل برق با روکش PVC | ||
| YJV32، YJV42؛ سیم فلزی زره پوش ، کابل برق با روکش PVC | ||
| ال کرور | ||
| YJLV ، NA2XSY؛ کابل برق روکش PVC | ||
| YJLV22؛ نوار فولادی زره پوش ، کابل برق با روکش PVC | ||
| YJLV32، YJLV42؛ سیم فلزی زره پوش ، کابل برق روکش PVC | ||
استاندارد
بین المللی: IEC 60502، IEC 60228
چین: GB / T 12706
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
داده های تکنیکی:
حداکثر دمای رسانا: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 ℃ 250).
حداقل درجه حرارت محیط. 0 درجه سانتیگراد ، پس از نصب و فقط در مواقع کابل در حالت ثابت قرار دارد
حداقل Radius Bending: کابل 15 O کابل OD برای تک هسته ای
کابل OD 12 x برای چند هسته ای
| ولتاژ تست | 6/10 کیلو ولت | [kV] | 21/5 دقیقه |
| 12/20 کیلو ولت | [kV] | 42/5 دقیقه | |
| 30/30 کیلوولت | [kV] | 63/5 دقیقه | |
| محدوده دما | در حرکت | -5 ° C تا + 70 ° C | |
| درست شد | -20 درجه سانتیگراد تا + 70 ° C | ||
| دمای کارکرد | مدار کوتاه | درجه سانتیگراد | 250 |
| زمان اتصال کوتاه | حداکثر | [ثانیه] | 5 |
| شعاع خم | دقیقه | قطر x | 15 |
| اشتعال پذیری | استاندارد | EN 60332-1-2 |
گواهی
در صورت درخواست ISO ، CE ، KEMA ، IEC ، RoHS ، CCC ، P3C و موارد دیگر
سؤالات متداول
1. حمل و نقل: از طریق دریا یا هوا به دلیل وزن سنگین. نمونه ها توسط DHL ، Fedex ارسال می شوند. و غیره
2. پرداخت: ما T / T ، L / C را می پذیریم ، فقط آنچه را دوست دارید انتخاب کنید
3. زمان تحویل : به طور کلی 7 ~ 10 روز کاری پس از دریافت سپرده. با توجه به کمیت
4. MOQ: به طور کلی MOQ ما 1000 متر است. نمونه های زیر 20 سانتیمتر می توانند آزادانه تهیه شوند.
|
|
