محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ISO,CE,IEC,TUV,KEMA
جزئیات محصول
نام محصول:
کابل زرهی مسی
ولتاژ نامی:
8.7/15kV
عایق:
XLPE
هادی:
99.99٪ مس آنیل
زره:
نوار زرهی فولادی
اندازه ها:
2.5 تا 630 میلی متر مربع
هسته ها:
1
استانداردها:
IEC / BS / IS / VDE
برجسته کردن:

armored electrical wire

,

armored cable wiring

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1000 متر
قیمت
$0.25~105/M
جزئیات بسته بندی
طبل ها
زمان تحویل
یک هفته یا 10 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
10،000 کیلومتر در هر ماه
توضیح محصول

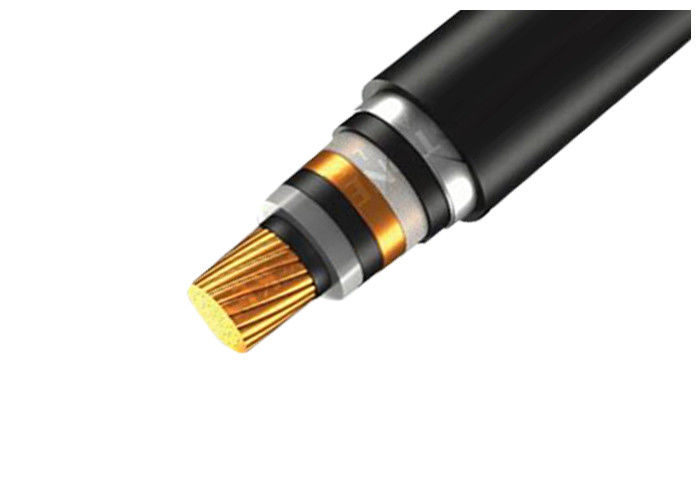

رسانای مس رشته ای کلاس 2 با STA که برای شبکه سازی زیرزمینی استفاده می شود





ساخت و ساز



مشخصات محصول



راننده:کمپکت دایره ای مس گداخته شده کلاس 2

عایق بندی: LV-XLPE

رنگ فاز: شماره گذاری

زره: AWA SWA DSTA GDSTA

مشخصات: SANS 1339

محدوده ولتاژ: 3.8/6.6kV 6.35/11kV 12.7/22kV 19/33kV

انواع: با کمربند یا با پرده



درخواست: برای شبکه سازی زیرزمینی، سیستم های توزیع اصلی، ایستگاه های فرعی و معدن استفاده می شود. می تواند با آلومینیوم موج دار یا نوار فولادی ساخته شود





استانداردها



IEC60502، BS6346، VDE، AS/NZS، UL، و غیره یا به عنوان درخواست مشتری.



1kv-10 kv xlpe کابل برق زرهی عمدتا با استاندارد IEC 60502 مطابقت دارد، همچنین می تواند با توجه به الزامات OEM و سایر استانداردها، مانند استاندارد BS، استاندارد DIN،استاندارد ASTM، و غیره
درجه ولتاژ تا 35kv است، منطقه برش متری می تواند تا 400mm مربع باشد (کاندکتور مس یا آلومینیوم). درجه حرارت کار طولانی مدت کاندکتور 90 درجه است. در مدار کوتاه،بالاترین دمای هادی نباید بیش از 250 درجه باشد..
شرایط قرار دادن: برای قرار دادن زیر زمین با ارتفاع های مختلف، قادر به تحمل نیروی مکانیکی خارجی و نیروی کششی متوسط باشد.
- استانداردها / مشخصات آزمایش: IEC 60502-1.

نصب این کابل می تواند در کانال، سینی یا دفن مستقیم نصب شود. توصیه می شود که دستورالعمل های نصب در کد الکتریکی محلی، یا هر معادل آن، دنبال شود.به طوری که حفاظت از افراد و یکپارچگی محصول تحت تاثیر اثرات در دستگاه قرار نخواهد گرفت..



مدل و مشخصات



ولتاژ درجه بندی برایکابل برق ولتاژ متوسط XLPEشماره x بخش متقاطع اسمی
از شماره هادی x mm21 هسته3 هسته

3.6/6 ((7.2) kV
3.6/6.6(7.2) کلوولت، 6/10(12) کلوولت
8.7/10 ((12) kV، 8.7/15 ((17.5) kV
12/20 ((24) کلوولت
18/30 ((36) کلوولت
۲۱/۳۵ ((۴۰.۵) کیلووات
26/35 ((40.5)kV1x 25 mm23x 25 mm21x35 mm23x 35 mm21x50 mm23x 50 mm21x70 mm23x 70 mm21x95 mm23x 95 mm21x120 mm23x 120 mm21x150 mm23x 150 mm21x185 mm23x 185 mm21x240 mm23x 240 mm21x300 mm23x 300 mm21x400 mm23x 400 mm21x500 mm23x 500 mm21x630 mm2



نوع ترک کردن ولتاژ نامی تعداد هسته ها بخش اسمی ((mm2) درخواست ها
YJV YJLV هادی Cu یا Al،معزول XLPE. کابل الکتریکی پوشیده از PVC 0.6/1KV 1,2,3,4 1.5 تا 400 برای قرار دادن در داخل و خارج از خانه. کابل برق عایق LV XLPE در سیستم انتقال و توزیع با ولتاژ نامی U ((Um) ≤10KV استفاده می شود.کابل برق عایق شده HV XLPE به انتقال کابل برق بین 10KV-35KV اشاره دارد، اغلب در مسیر اصلی انتقال قدرت استفاده می شود. قادر به تحمل کشش خاصی در طول نصب، اما نه نیروهای مکانیکی خارجی است.
3+1 3×4+1×2.5 تا 3×400+1×185
6/6kV 1,3 25 تا 500
8.7/10kV 8.7/15kV 12/20kV 1 25 تا 500
3 25 تا 300
21/35kv 1 از 50 تا 500
YJV22 YJLV22 هادی Cu یا Al،XLPE جدا کننده استیل نوار زره دار PVC پوشش کابل برق 0.6/1KV 3 1.5 تا 400 مناسب برای دفن در زمین، قادر به تحمل نیروهای مکانیکی خارجی اما نیروهای کششی بزرگ است.
4 ۴ تا ۲۴۰
6/6kV 8.7/10kV 8.7/15kV 12/20kV 3 25 تا 300
21/35kv 3 50 تا 240





خاصیت فنی:



1، دمای کار طولانی مدت در 75 °C است، دچار مدار کوتاه (در عرض 5 ثانیه) ، دمای هسته نمی تواند بالاتر از 160 °C

2دمای محیط نباید کمتر از -10°C باشد.

3دمای قرار دادن نباید کمتر از 0°C باشد.

4شعاع خم یک هسته بدون زره نباید بیشتر از 20D باشد، شعاع خم یک هسته با زره نباید بیشتر از 15D باشد، شعاع خم سه هسته با زره نباید بیشتر از 12D باشد.



يادداشت:



1فقط بخشی از کابل ها در جدول ذکر شده اند.

2کابل ها می توانند با طیف وسیعی از حالت تک یا چند حالت عرضه شوند.
3ساختار کابل های طراحی شده به طور خاص در صورت درخواست در دسترس است.





* دمای قرار دادن کابل ها نباید کمتر از 0 درجه باشد.کابل ها باید با روش های خاصی تا صفر درجه یا بالاتر گرم شوند. این سری شامل::



* هسته های مس (الومینیوم) ، کابل های برق عایق و پوشه شده PVC

* هسته مس (الومینیوم) ، عایق PVC، کابل های برق PE

* هسته مس (الومینیوم) ، عایق PVC، باند فولادی زره دار کابل های برق پوشانده PVC.

* هسته مس (الومینیوم) ، عایق PVC، تسمه زره ای فولادی، کابل های برق PE

* هسته مس (الومینیوم) ، عایق بندی PVC، زره سیم فولادی، کابل های قدرت پوشانده شده PVC

* هسته مس (الومینیوم) ، عایق بندی PVC، زره سیم فولادی، کابل های برق PE





بسته بندی و حمل


ما قادر به برآورده کردن سخت ترین برنامه های تحویل بر اساس هر سفارش خرید هستیم.رعایت مهلت همیشه اولویت اصلی است زیرا هر گونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.



کابل در رول های چوبی، جعبه های موج دار و کویل ها عرضه می شود. پایان کابل با نوار چسب خود BOPP و کلاه های مهر و موم غیر هیگروسکوپی برای محافظت از پایان کابل از رطوبت مهر و موم می شود.علامت مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی خارج از طبل با توجه به نیاز مشتری چاپ شود..
