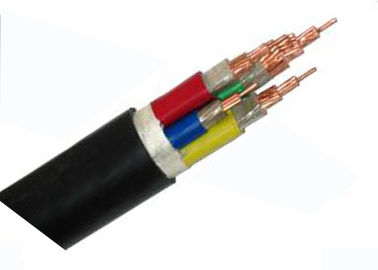

کابل برق FRC 4 مقاوم در برابر حرارت 1.5mm - 800mm 90 mm درجه حرارت
سازه کابلی
هادی : کلاس 1،2،5 رسانای مس انعطاف پذیر
صفحه: نوار میکا
عایق: PVC یا LSZH PO
پوشش: PVC: (اختیاری)
ولتاژ دارای امتیاز : 450 / 750V
استاندارد:
IEC 60502،60331 IEC 6022 7 ، IEC 60331، IEC 601034، IEC60754 GB / T 12706 -91 GB306.1-2001، GB / T18380.3-2001
CE ، CCC ، KEMA
ساخت و سازها
هادی: هادی مس مسطح گرد ، مطابق با IEC 60228 کلاس 2
عایق: XLPE / A
پوشش داخلی: LSOH
غلاف: LSOH سیاه
برنامه های کاربردی
مورد استفاده در ساختمان های بلند ، بیمارستان ، تئاتر ، نیروگاه ، تونل مترو یا صنعت پتروشیمی یا سایر مکان های خاص مورد نیاز دود کم ، کابل تمیز و ایمن هالوژن صفر.
استانداردها
بین المللی: IEC 60502، IEC 6022 7 IEC 60331، IEC 601034
چین: GB / T 12706 -91 GB306.1-2001 ، GB / T18380.3-2001
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
گواهینامه ها
CE ، RoHS ، CCC ، KEMA و سایر افراد در صورت درخواست
| اسم سطح مقطع هادی | ضخامت عایق | غلاف | تقریباً | تقریباً | حداکثر مقاومت رسانای هادی (20 درجه سانتیگراد) | ولتاژ تست | رتبه فعلی | |
| mm2 | میلی متر | ضخامت | OD | وزن | Ω / کیلومتر | AC | ||
| میلی متر | میلی متر | کیلوگرم در کیلومتر | kV / 5min | در هوا (A) | در خاک (A) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 2.5 4 4 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 16 4 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 7 0.27 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 50 4 4 | 1 | 1.9 | 38.4 | 2380 | 38387 | 3.5 | 160 | 185 |
| 70 4 4 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 4 95 | 1.1 | 2.2 | 47.3 | 4330 | 191933 | 3.5 | 245 | 270 |
| 120 4 4 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 150 4 4 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 240 4 440 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 2.5 + 1 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 4 16 + 1 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 7 0.27 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 38387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 191933 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
ویژگی های عملیاتی
1 ، دمای عملیاتی طولانی مدت مجاز رسانای کابل ≤70 درجه سانتیگراد
2 ، بالاترین دمای کار کابل در صورت وجود اتصال کوتاه (طولانی ترین مدت ماندگاری بیشتر از 5 ثانیه نیست): رسانای کابل 00300 mm2 ≤ 160 ° C ، cable300 mm2 هادی کابل ≤ 140 ° C.
3 ، درجه حرارت تخمگذار باید بیش از 0 ، شعاع خم شدن مجاز کابل: برای کابل تک هسته ای غیر مسلح ، باید حداقل 20 برابر قطر بیرونی آن باشد. برای کابل غیر هسته ای چند هسته ای ، نباید کمتر از 15 برابر قطر بیرونی آن باشد
4 ، با خاصیت مقاوم در برابر شعله ، ZA ، ZB ، ZC ، ZD 4 نوع هستند
5 ، این محصول برای خطوط انتقال و توزیع AC 50 هرتز با ولتاژ نامی 0.6 / 1KV قابل استفاده است
