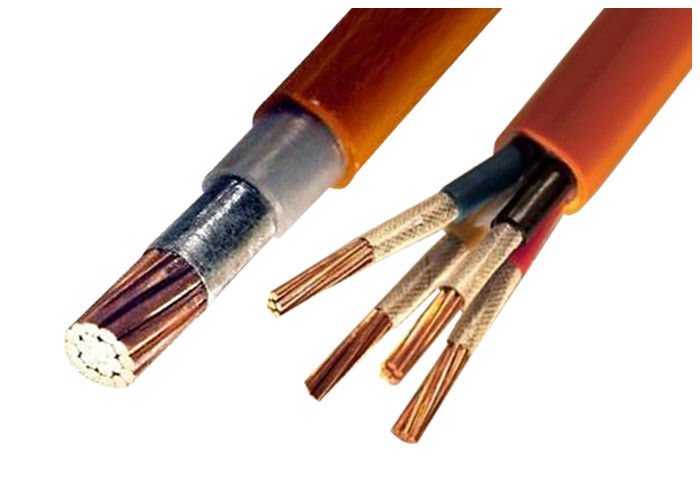

0.6 / 1kV CU / XLPE LOZH Fire Resistant Cable Indoor / Outdoor Electrical Cable

Al/Cu Conductor XLPE Insulated Thin/Thick steel armoured PE Sheathed Power Cable (کابل برق پوشانده شده از فولاد نازک و ضخیم)
استاندارد اجرایی: این محصول طبق استاندارد GB/T12706-2002 تولید می شود ((هم مانند IEC60502).

کاربرد:

از آن برای انتقال و توزیع برق در سیستم انتقال و توزیع برق 35kV یا کمتر استفاده می شود.صنعت پتروشیمی و ارتباطات در جایگزینی کامل کابل برق عایق کاغذی غوطه ور شده به روغن و در جایگزینی جزئی کابل برق عایق PVC.

استفاده از ویژگی ها:

1ولتاژ نامی: Uo/U: 26/35kV، 21/35kV، 12/20kV (24kV) ، 8.7/10kV، 8.7/15kV، 6/6kV، 6/10kV.
2تعداد هسته: تک هسته، سه هسته
3حداکثر دمای عملیاتی مجاز برای کار طولانی مدت 90 °C در مدار کوتاه است (حداقل 5 ثانیه طول می کشد).بالاترین دمای برای هدایت کننده بیش از 250 نیست.
4. D.C مقاومت هادی مطابق با مقررات GB/T3956-1997 است.
5دمای محیط نباید کمتر از صفر باشد. در غیر این صورت باید از قبل گرم شود.
6. کابل بدون محدودیت سقوط افقی قرار می گیرد. حداقل شعاع خم شدن کابل سه هسته ای نباید کمتر از 12 برابر قطر بیرونی کابل باشد.
7آزمون ولتاژ فرکانس کاری:

برای کابل با Uo از 3.6kV یا کمتر: 2.5Uo + 2kV / 5 دقیقه بدون سوراخ.
برای کابل با Uo از 3.6kv ~ 18kV: 3.5Uo / 5min بدون سوراخ.
برای کابل با Uo از 21kV و 26kV: 2.5Uo/30min بدون سوراخ.

8آزمایش تخلیه جزئی: حجم تخلیه نباید بیشتر از 10pC در زیر 1.73Uo برای کابل باشد.

این سری شامل:

هسته مس (الومینیوم) ، کابل های خورشیدی عایق شده و پوشش داده شده XLPE.
هسته مس (الومینیوم) ، XLPE عایق، PE پوشش کابل های برق.
هسته مس (الومینیوم) ، جدا کننده XLPE، باند فولادی زره دار کابل های برق پوشه شده PVC.
هسته مس (الومینیوم) ، عایق XLPE، تسمه زره ای فولادی، کابل های برق PE.
هسته مس (الومینیوم) ، عایق XLPE، زره سیم فولادی، کابل های برق پوشه شده PVC.
هسته مس (الومینیوم) ، عایق XLPE، زره سیم فولادی، کابل های برق PE

ولتاژ نامی: 0.6/1kV

تعداد هسته ها: 1 تا 6

استانداردهای تولید نسبی: IEC60505، BS، DIN.

بسته بندی: طبل چوبی، طبل چوبی فولادی

کابل برق

راننده:
از مس جامد یا رشته ای


عایق بندی:

پلی اتیلن متقاطع ((XLPE یا PVC)

- شناسه مدار:
عایق باید قرمز، سیاه باشد.

-فلر:
از پلی پروپیلن با نوار باند

-پوش داخلی:
پلی وینیل کلرید (سیاه)

- زره:
سیم فولادی گالوانیزه

- پوشش هسته:
نوار بسته بندی

-پوش بيروني:
پلی وینیل کلرید (سیاه)

- کاربرد:
برای استفاده در کانال ها، سینی ها و دفن مستقیم در زمین. کابل در معرض غرق شدن در آب است.

- استانداردها / مشخصات آزمایش:
IEC 60502-1
