برای انتقال و توزیع برق در سیستم های انتقال و توزیع برق 35 کیلو ولت یا کمتر استفاده می شود. به طور کلی در زمینه هایی از جمله برق، ساختمان، معادن، متالورژی، صنایع پتروشیمی و ارتباطات در جایگزینی کامل کابل برق عایق کاغذ روغنی غوطه ور و در جایگزینی جزئی کابل برق با عایق PVC استفاده می شود.
استفاده از امکانات:
1. ولتاژ نامی: Uo/U: 26/35kV، 21/35kV، 12/20 kV (24 kV)، 8.7/10kV، 8.7/15kV، 6/6kV، 6/10kV.
2. تعداد هسته: تک هسته ای، سه هسته ای.
3. بالاترین دمای مجاز کاری هادی برای کار طولانی مدت 90 درجه سانتی گراد است. در اتصال کوتاه (حداکثر طولانی مدت بیش از 5 ثانیه نیست). بالاترین دما برای هادی بیش از 250 نیست.
4. مقاومت DC هادی مطابق با مقررات GB/T3956-1997 است.
5. دمای محیط در هنگام خواب نباید کمتر از 0 باشد. در غیر این صورت باید از قبل گرم شود.
6. کابل بدون محدودیت افت افقی گذاشته شده است. حداقل شعاع خمش کابل سه هسته ای نباید کمتر از 12 برابر قطر خارجی کابل باشد.
7. تست ولتاژ فرکانس کاری:.
برای کابل با Uo 3.6kV یا کمتر: 2.5Uo+2kV/5min بدون سوراخ.
برای کابل با Uo 3.6kv~18kV: 3.5Uo/5min بدون سوراخ.
برای کابل با Uo 21 کیلوولت و 26 کیلو ولت: 2.5Uo/30min بدون سوراخ.
8. آزمایش تخلیه جزئی: حجم تخلیه نباید بیشتر از 10pC زیر 1.73Uo برای کابل باشد.
این سری شامل:
هسته مسی (آلومینیوم)، کابل های برق با عایق XLPE و روکش دار.
هسته مس (آلومینیوم)، عایق XLPE، کابل های برق با روکش پلی اتیلن.
هسته مس (آلومینیوم)، عایق XLPE، نوار فولادی زره پوش کابل های برق با روکش PVC.
هسته مس (آلومینیوم)، عایق XLPE، زره نواری فولادی، کابل های برق با روکش پلی اتیلن.
هسته مس (آلومینیوم)، عایق XLPE، زره سیم فولادی، کابل برق با روکش PVC.
هسته مس (آلومینیوم)، عایق XLPE، زره سیم فولادی، کابل های برق با روکش پلی اتیلن
داده های فنی
ولتاژ نامی: 0.6/1kV، 1.8/3kV، 6/10kV، 8.7/10kV، 8.7/15kV، 12/20kV، 18/30kV، 21/35kV، 26/35kV
حداکثر دمای هادی: در حالت عادی (90درجه سانتی گراد) اورژانس (130درجه سانتی گراد) یا اتصال کوتاه بیش از 5 ثانیه (250درجه سانتی گراد) شرایط
حداقل دمای محیط0 درجه سانتیگراد، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 20 x برای کابل های تک هسته ای غیر زره پوش
15 x کابل OD برای کابل های زره دار تک هسته ای
15 x کابل OD برای کابل های چند هسته ای غیر زره پوش
OD کابل 12 x برای کابل های زره پوش چند هسته ای
نصب و راه اندازی
این کابل را می توان به صورت داکت، سینی یا دفن مستقیم نصب کرد. توصیه میشود دستورالعملهای نصب مشخصشده توسط Local Electric Code یا سایر موارد مشابه، رعایت شود تا حفاظت از افراد و سلامت محصول تحت تأثیر مشکلات نصب قرار نگیرد.
1. محصولات عمدتا مطابق با استاندارد IEC 60502 هستند، همچنین می توانند مطابق با الزامات OEM و سایر استانداردها مانند استاندارد BS، استاندارد DIN، استاندارد ASTM و غیره تولید شوند.
درجه ولتاژ تا 35 کیلو ولت، سطح مقطع می تواند تا 400 میلی متر مربع (رسانای مسی یا آلومینیومی) باشد. دمای کار طولانی مدت هادی 90 درجه است. در اتصال کوتاه، بالاترین دمای هادی نباید بیش از 250 درجه باشد.

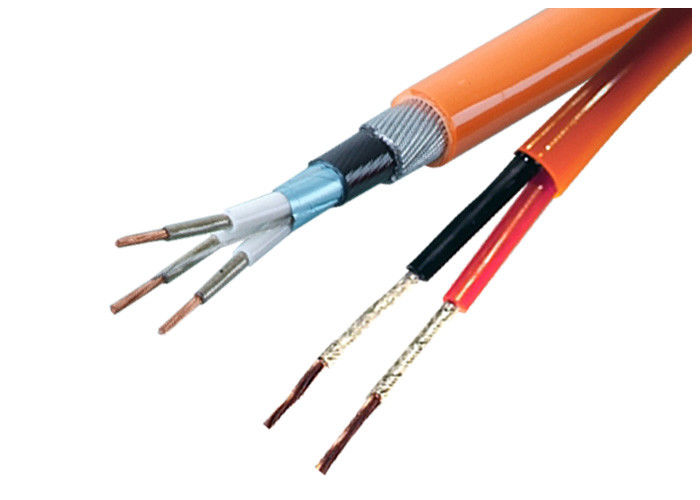

2. ساخت و ساز مختصر:
تک هسته ای یا چند هسته ای
هادی مسی یا آلومینیومی
عایق XLPE
نوار مسی یا صفحه سیم مسی
سیم فولادی گالوانیزه زره پوش
غلاف PVC یا PE
...
