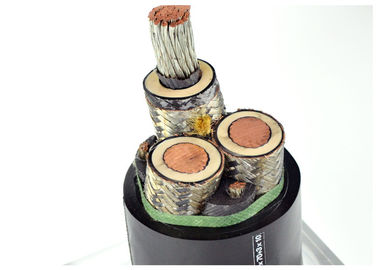

کابل روکش فلزی صفحه نمایش فلزی 0.66 / 1.14 KV CE مجوز CE KEMA
کابل معدن صفحه نمایش فلزی قابل انعطاف 0.66 / 1.14KV (برای برش زغال سنگ)
1. استفاده
این کابل انعطاف پذیر دارای روکش پلاستیکی است که در معدن زغال سنگ استفاده می شود. اتصال منبع تغذیه دستگاه معدن ذغال سنگ و تجهیزات مشابه.
2. دمای کار
دمای مجاز کار هسته 65 درجه سانتی گراد است
کوچکترین شعاع خم آن شش برابر قطر کابل است. کابل غلاف زرد نباید مدت طولانی در معرض آفتاب باشد.
3. مدل و کاربرد
MY-0.38 / 0.66
انعطاف پذیر موبایل روکش دار
کابل معدن
دارای ولتاژ 0.38 / 0.66KV ، اتصال به منبع تغذیه
دستگاه استخراج زغال سنگ
MYP-0.66 / 1.14
محافظ فلزی ، روکش لاستیکی
کابل استخراج انعطاف پذیر موبایل
دارای ولتاژ 0.66 / 1.14KV ، منبع تغذیه
دستگاه استخراج زغال سنگ
MC-0.38 / 0.66
کابل انعطاف پذیر دارای لاستیک
برای دستگاه معدن زغال سنگ
دارای ولتاژ 0.38 / 0.66KV ، اتصال به منبع تغذیه
دستگاه معدن زغال سنگ و تجهیزات مشابه
MCP-0.66 / 1.14
محافظ انعطاف پذیر لاستیک
کابل دستگاه استخراج زغال سنگ
دارای ولتاژ 0.66 / 1.14KV ، منبع تغذیه
دستگاه معدن زغال سنگ و تجهیزات مشابه
MCPTJ-0.66 / 1.44
کابل انعطاف پذیر با پوشش لاستیکی محافظ فلزی برای استخراج زغال سنگ
دارای ولتاژ 0.66 / 1.14KV ، منبع تغذیه
دستگاه معدن زغال سنگ و تجهیزات مشابه
MZ-0.3 / 0.5
کابل انعطاف پذیر دارای لاستیک
برای مته برقی زغال سنگ
دارای ولتاژ 0.3 / 0.5KV ، اتصال به منبع تغذیه
از مته برقی زغال سنگ
مشخصات فنی
تایپ کنید | ولتاژ دارای امتیاز (KV) | تعداد هسته | صلیب اسمی | ||
خطوط اصلی | خطوط زمین | خطوط کنترل | |||
من | 0.38 / 0.66 | 3 | 1 | - | 4-185 |
MYP | ۰.۶۶ / ۱.۱۴ | 3 | 1 | - | 10-185 |
MYP | 1.9 / 3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6 / 6 | 3 | 1 | - | 16-185 |
MYP | 6/10 | 3 | 1 | - | 16-185 |
MYP | 8.7 / 10 | 3 | 1 | - | 16-185 |
MC | 0.38 / 0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | ۰.۶۶ / ۱.۱۴ | 3 | 1 | 3 | 35-185 |
MCP | 1.9 / 3.3 | 3 | 1 | 3 | 35-185 |
MCPT | ۰.۶۶ / ۱.۱۴ | 3 | 1 | 3 | 16-185 |
MCPT | 1.9 / 3.3 | 3 | 1 | 3 | 16-185 |
MYPT | 1.9 / 3.3 | 3 | 3 | - | 35-185 |
MYPT | 3.6 / 6 | 3 | 3 | - | 16-185 |
MYPT | 6/10 | 3 | 3 | - | 16-185 |
MYPT | 8.7 / 10 | 3 | 3 | 3 | 25-185 |
MZ | 0.3 / 0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3 / 0.5 | 2-12 | - | - | 1.0-6 |
استاندارد اجرا شده
1 برای کابل احتراق غیر گسترش ، GB12972 را پیاده سازی کنید
2 برای کابل مقاوم در برابر شعله ، MT818 را پیاده سازی کنید
3 برای کابل معدن ویژه (با سطح مقطع بزرگتر و ولتاژ بالاتر) ، اجرای را انجام دهید
استاندارد شرکت
CorexSize | ضخامت اسمی | قطر کلی (میلی متر) MCPT-0.66 / 1.44 | ||||
فاز | زمینه سازی | کنترل | عایق | غلاف | حداقل | حداکثر |
3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
نوع اصلی | اندازه اسمی | مقاومت عایق حداقل در 20 ℃ (MΩ.km) | |
بیش از 0.66 / 1.14KV بیشتر نیست | 1.9 / 3.3KV | ||
رساننده فاز یا رسانای کمکی | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
هادی کنترل | 4.6.10 | 100 | 100 |
