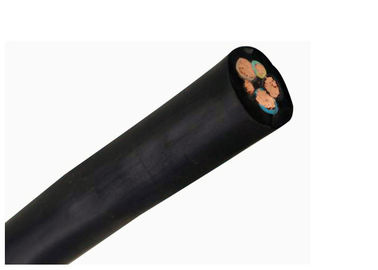

کابل روکش شده مس با ضخامت 0.38 / 0.66 KV برای اتصال برق بیل مکانیکی
ساخت و ساز:
هادی: رسانای مس انعطاف پذیر کلاس 5
نفس: غلاف لاستیکی
غلاف: غلاف لاستیکی
منبع تولید کننده چین 0.38 / 0.66 غلاف لاستیک قدرت استخراج کابل زیرزمینی coppe انعطاف پذیر برای کابل معدن
معرفی مختصر
1 ولتاژ دارای کابل به 6 درجه تقسیم می شود که 0.3 / 0.5kV ، 0.38 / .066kV ، 1.9 / 3.3kV ، 3.6 / 6kV ، 6 / 10kV است.
2 دمای کار طولانی مدت هادی کابل مجاز است. برای کابل U (M) CPT-0.66 / 1.14 ، U (M) CPJB-0.66 / 1.14 ، U (M) CPJR-0.66 / 1.14 و 1.9 / 3.3kV ، 3.6 / 6kV ، 6 / 10kV ، دما است 90 ℃ ؛ برای دیگر ، 65 است.
3 شعاع خم حداقل: برای کابل U (M) CPJB-0.66 / 1.14 ، U (M) CPJR-0.66 / 1.14 ، 15 برابر قطر کابل است. برای سایرین ، 6 برابر قطر کابل است.
4 سیم زمین باید به خوبی با زمین وصل شود.
5 کابل باید از قرار گرفتن در معرض آفتاب به مدت طولانی جلوگیری شود.
استاندارد اجرا شده
1 برای کابل احتراق غیر گسترش ، GB12972 را پیاده سازی کنید
2 برای کابل مقاوم در برابر شعله ، MT818 را پیاده سازی کنید
3 برای کابل معدن ویژه (با سطح مقطع بزرگتر و ولتاژ بالاتر) ، استاندارد شرکت را پیاده سازی کنید.
نوع و نام:
تایپ کنید | شرح | کاربرد |
MC-0.38 / 0.66 | کابل انعطاف پذیر لاستیک برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.38 / 0.66kV | ||
MCP-0.38 / 0.66 | محافظ ، کابل انعطاف پذیر دارای روکش لاستیکی برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.38 / 0.66kV | ||
MCP-0.66 / 1.14 | محافظ ، کابل انعطاف پذیر لاستیک برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.38 / 0.66kV | ||
MCPJB-0.66 / 1.14 | محافظ ، مانیتورینگ و نوع تقویت شده بافته ، | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
کابل انعطاف پذیر لاستیک برای بیل مکانیکی | یا تجهیزات مشابه با ولتاژ دارای امتیاز 0.66 / 1.14kV ، | |
می توان مستقیماً کشید | ||
MCPJR-0.66 / 1.14 | محافظ ، مانیتورینگ و نوع تقویت شده بافته ، | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
کابل انعطاف پذیر لاستیک برای بیل مکانیکی | یا تجهیزات مشابه با ولتاژ دارای امتیاز 0.66 / 1.14kV ، | |
باید از آن در پانل زنجیره محافظ استفاده شود | ||
MCPT-0.66 / 1.14 | کابل انعطاف پذیر لاستیک محافظ فلزی برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.66 / 1.14kV دارای امتیاز است | ||
MCP-1.9 / 3.3 | کابل انعطاف پذیر لاستیکی محافظ برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 1.9 / 3.3kV دارای امتیاز است | ||
MCPT-1.9 / 3.3 | کابل انعطاف پذیر لاستیک محافظ فلزی برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 1.9 / 3.3kV دارای امتیاز است | ||
MCPTJ-1.9 / 3.3 | محافظ فلزی ، نوع نظارت ، کابل انعطاف پذیر لاستیک برای | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
بیل مکانیکی | یا تجهیزات مشابه با ولتاژ 1.9 / 3.3kV دارای امتیاز است | |
MY-0.38 / 0.66 | کابل قابل انعطاف لاستیک متحرک برای معدن | به عنوان اتصال برق مورد استفاده در معدن |
دستگاه با ولتاژ 1.9 / 3.3kV | ||
MYP-0.38 / 0.66 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | به عنوان اتصال برق مورد استفاده در معدن |
دستگاه با ولتاژ 0.38 / 0.66kV | ||
MYP-0.66 / 1.14 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | به عنوان اتصال برق مورد استفاده در معدن |
دستگاه با ولتاژ دارای امتیاز 0.66 / 1.14kV | ||
MYPJ-3.6 / 6 | نظارت بر کابل انعطاف پذیر لاستیک سپر برای معدن | به عنوان اتصال برق مورد استفاده در معدن t |
ransformer و تجهیزات مشابه با ولتاژ 3/3 / 6kV | ||
MYPTJ-3.6 / 6 | نوع مانیتور محافظ فلزی | به عنوان اتصال برق مورد استفاده در معدن |
کابل انعطاف پذیر لاستیکی | ترانسفورماتور و تجهیزات مشابه با ولتاژ 3/3 / 6kV | |
MYP-3.6 / 6 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -20 است | ||
MYPT-3.6 / 6 | کابل قابل انعطاف لاستیک سپر فلزی متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -20 است | ||
MYPD-3.6 / 6 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -40 است | ||
MYPTD-3.6 / 6 | کابل قابل انعطاف لاستیک سپر فلزی متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -40 است | ||
MZ-0.3 / 0.5 | کابل دریل برای معدن | به عنوان اتصال برق مته با امتیاز |
ولتاژ 0.3 / 0.5kV | ||
MZP-0.3 / 0.5 | کابل محافظ Driller برای معدن | به عنوان اتصال برق مته با امتیاز |
ولتاژ 0.3 / 0.5kV | ||
MYQ-0.3 / 0.5 | کابل قابل انعطاف لاستیک از نوع سبک متحرک برای معدن | روشنایی در معدن ، به عنوان اتصال برق |
سیگنال های اتصال و کنترل | ||
مورد استفاده در دستگاه حمل و نقل و تجهیزات |
مشخصات
1. دارای ولتاژ دارای فرکانس ولتاژ U0 / U: 450 / 750V ، 300 / 500V و 200 / 200V.
2. حداکثر دمای مجاز عملکرد رسانا 60 درجه سانتی گراد است.
3. کمترین دمای مجاز دما -35 درجه سانتی گراد است.
4- کابل ها را می توان در مکان های آلوده به روغن معدنی و روغن سوخت استفاده کرد.
CorexSize | ضخامت اسمی | قطر کلی (میلی متر) MY0.38 / 0.66 | ||||
فاز | زمینه سازی | کنترل | عایق | غلاف | حداقل | حداکثر |
3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
نوع اصلی | اندازه اسمی | مقاومت عایق حداقل در 20 ℃ (MΩ.km) | |
بیش از 0.66 / 1.14KV بیشتر نیست | 1.9 / 3.3KV | ||
رساننده فاز یا رسانای کمکی | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
هادی کنترل | 4.6.10 | 100 | 100 |
