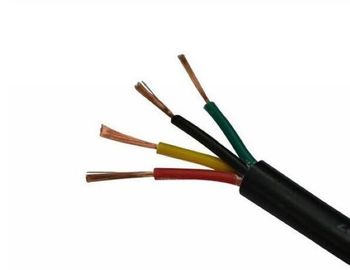

کابل روکش پلاستیکی MCDP ، کابل صفر هالوژن دودی کم ، دود کم
مزیت لاستیک کم هالوژن دودی کم
هنگامی که آتش سوزی رخ می دهد ، می تواند گازهای سمی را کاهش داده ، از جان افراد محافظت کند
استاندارد اجرا شده
1 برای کابل احتراق غیر گسترش ، GB12972 را پیاده سازی کنید
2 برای کابل مقاوم در برابر شعله ، MT818 را پیاده سازی کنید
3 برای کابل معدن ویژه (با سطح مقطع بزرگتر و ولتاژ بالاتر) ، استاندارد شرکت را پیاده سازی کنید.
معرفی مختصر
1 ولتاژ درجه بندی کابل ها به 6 درجه تقسیم می شود که 0.3 / 0.5kV ، 0.38 / .066kV ، 1.9 / 3.3kV ، 3.6 / 6kV ، 6 / 10kV است.
2 دمای کار طولانی مدت هادی کابل مجاز است. برای کابل U (M) CPT-0.66 / 1.14 ، U (M) CPJB-0.66 / 1.14 ، U (M) CPJR-0.66 / 1.14 و 1.9 / 3.3kV ، 3.6 / 6kV ، 6 / 10kV ، دما است 90 ℃ ؛ برای دیگر ، 65 است.
3 حداقل شعاع خم: برای کابل U (M) CPJB-0.66 / 1.14 ، U (M) CPJR-0.66 / 1.14 ، 15 برابر قطر کابل است. برای سایرین ، 6 برابر قطر کابل است.
4 سیم زمین باید به خوبی با زمین وصل شود.
5 کابل باید از قرار گرفتن در معرض آفتاب به مدت طولانی جلوگیری شود.
نوع و نام:
تایپ کنید | شرح | کاربرد |
MC-0.38 / 0.66 | کابل انعطاف پذیر لاستیک برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.38 / 0.66kV | ||
MCP-0.38 / 0.66 | محافظ ، کابل انعطاف پذیر دارای روکش لاستیکی برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.38 / 0.66kV | ||
MCP-0.66 / 1.14 | محافظ ، کابل انعطاف پذیر لاستیک برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.38 / 0.66kV | ||
MCPJB-0.66 / 1.14 | محافظ ، مانیتورینگ و نوع تقویت شده بافته ، | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
کابل انعطاف پذیر لاستیک برای بیل مکانیکی | یا تجهیزات مشابه با ولتاژ دارای امتیاز 0.66 / 1.14kV ، | |
می توان مستقیماً کشید | ||
MCPJR-0.66 / 1.14 | محافظ ، مانیتورینگ و نوع تقویت شده بافته ، | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
کابل انعطاف پذیر لاستیک برای بیل مکانیکی | یا تجهیزات مشابه با ولتاژ دارای امتیاز 0.66 / 1.14kV ، | |
باید از آن در پانل زنجیره محافظ استفاده شود | ||
MCPT-0.66 / 1.14 | کابل انعطاف پذیر لاستیک محافظ فلزی برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 0.66 / 1.14kV دارای امتیاز است | ||
MCP-1.9 / 3.3 | کابل انعطاف پذیر لاستیکی محافظ برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 1.9 / 3.3kV دارای امتیاز است | ||
MCPT-1.9 / 3.3 | کابل انعطاف پذیر لاستیک محافظ فلزی برای بیل مکانیکی | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
یا تجهیزات مشابه با ولتاژ 1.9 / 3.3kV دارای امتیاز است | ||
MCPTJ-1.9 / 3.3 | محافظ فلزی ، نوع نظارت ، کابل انعطاف پذیر لاستیک برای | به عنوان اتصال برق مورد استفاده در بیل مکانیکی |
بیل مکانیکی | یا تجهیزات مشابه با ولتاژ 1.9 / 3.3kV دارای امتیاز است | |
MY-0.38 / 0.66 | کابل قابل انعطاف لاستیک متحرک برای معدن | به عنوان اتصال برق مورد استفاده در معدن |
دستگاه با ولتاژ 1.9 / 3.3kV | ||
MYP-0.38 / 0.66 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | به عنوان اتصال برق مورد استفاده در معدن |
دستگاه با ولتاژ 0.38 / 0.66kV | ||
MYP-0.66 / 1.14 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | به عنوان اتصال برق مورد استفاده در معدن |
دستگاه با ولتاژ دارای امتیاز 0.66 / 1.14kV | ||
MYPJ-3.6 / 6 | نظارت بر کابل انعطاف پذیر لاستیک سپر برای معدن | به عنوان اتصال برق مورد استفاده در معدن t |
ransformer و تجهیزات مشابه با ولتاژ 3/3 / 6kV | ||
MYPTJ-3.6 / 6 | نوع مانیتور محافظ فلزی | به عنوان اتصال برق مورد استفاده در معدن |
کابل انعطاف پذیر لاستیکی | ترانسفورماتور و تجهیزات مشابه با ولتاژ 3/3 / 6kV | |
MYP-3.6 / 6 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -20 است | ||
MYPT-3.6 / 6 | کابل قابل انعطاف لاستیک سپر فلزی متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -20 است | ||
MYPD-3.6 / 6 | کابل انعطاف پذیر لاستیک سپر متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -40 است | ||
MYPTD-3.6 / 6 | کابل قابل انعطاف لاستیک سپر فلزی متحرک برای معدن | تجهیزات معدن با ولتاژ 3.6 / 6kV دارای ولتاژ نامی |
حداقل دمای محیط -40 است | ||
MZ-0.3 / 0.5 | کابل دریل برای معدن | به عنوان اتصال برق مته با امتیاز |
ولتاژ 0.3 / 0.5kV | ||
MZP-0.3 / 0.5 | کابل محافظ Driller برای معدن | به عنوان اتصال برق مته با امتیاز |
ولتاژ 0.3 / 0.5kV | ||
MYQ-0.3 / 0.5 | کابل انعطاف پذیر لاستیک از نوع سبک متحرک برای معدن | روشنایی در معدن ، به عنوان اتصال برق |
سیگنال های اتصال و کنترل | ||
مورد استفاده در دستگاه حمل و نقل و تجهیزات |
CorexSize | ضخامت عایق | قطر کلی | ||||
فاز | زمینه سازی | کنترل | فاز | ضخامت | MCDP 0.38 / 0.66 | |
3x16 | 1x4 | 3x2.5 | 1.6 | 4.5 | 33 | 38 |
3x25 | 1x6 | 4x2.5 | 1.8 | 5.5 | 39 | 45 |
3x35 | 1x6 | 4x4 | 1.8 | 5.5 | 42.5 | 48.3 |
3x50 | 1x10 | 4x4 | 2 | 5.5 | 47.5 | 54.5 |
3x70 | 1x16 | 4x6 | 2 | 6 | 53 | 60.5 |
3x95 | 1x25 | 4x6 | 2.2 | 6 | 59.5 | 67 |
3x120 | 1x25 | 4x6 | 2.4 | 6 | 63.5 | 72 |
3x150 | 1x35 | 4x10 | 2.4 | 6 | 68.5 | 76.5 |
3x185 | 1x35 | 4x10 | 2.6 | 6 | 74.3 | 82.5 |
