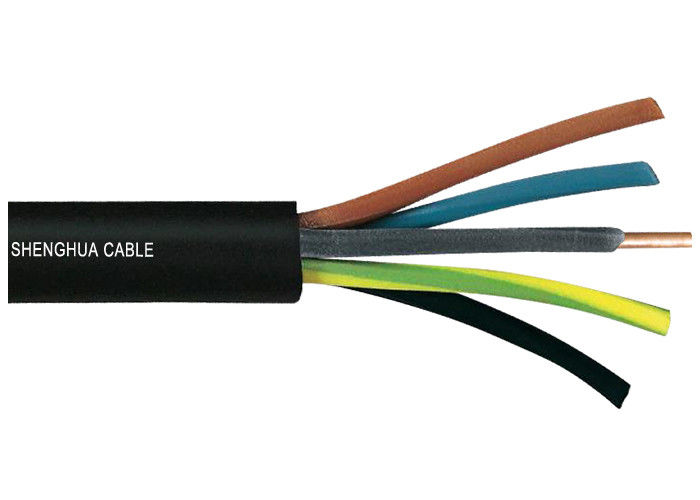

کابل لاستیکی روکش هادی مسی انعطاف پذیر YZ کابل H03RN-F
ساخت و ساز:
هادی: هادی مسی کلاس 5 انعطاف پذیر
عایق: غلاف لاستیکی
غلاف: غلاف لاستیکی
کاربرد:
این کابل برق انعطاف پذیر را می توان به صورت کابل ثابت یا متحرک در شرایط نامطلوب مانند محیط روغنی، اسیدی یا قلیایی نصب کرد.
رنگ عایق:
تک هسته ای: مشکی،
2 هسته: قهوه ای و مشکی،
3 هسته: قهوه ای، آبی و سبز/زرد
4 هسته: قهوه ای، آبی، مشکی و سبز/زرد
5 هسته: قهوه ای، آبی، سیاه، خاکستری و سبز/زرد
رنگ غلاف:
مشکی
دمای کاری
ولتاژ نامی مدل H07RN-F U0/U IS 450/750 ولت
ولتاژ نامی مدل H05RN-F U0/U IS 300/500V
ولتاژ نامی مدل H03RN-F U0/U IS 300/500V
اجازه می دهد مدت طولانی دمای کار هسته سیم بالاتر از 60 نباشد
شرایط کار سیم مسی لاستیکی
1. ولتاژ نامی: 300/300 (نوع h03rn-f)، 300/500 (نوع h05rn-f)، 450/750 ولت (نوع h07rn-f)
2. دمای کار طولانی مدت هادی نباید بیشتر از 65 درجه سانتیگراد باشد
3. کابل های نوع W دارای ویژگی ضد آب و هوا و خاصیت ضد چربی خاصی هستند و برای استفاده در فضای باز و مناسبت هایی با کثیفی های چرب مناسب هستند.
4. کابل های نوع ZR دارای شخصیت ضد حریق هستند.
خصوصیات
1. ولتاژ فرکانس توان نامی U0/U: 450/750V، 300/500V و 200/200V.
2. حداکثر دمای کاری مجاز هادی 60 درجه سانتیگراد است.
3. کمترین دمای کاری مجاز -35 درجه سانتیگراد است.
4. کابل ها را می توان در مکان های آلوده به روغن معدنی و نفت کوره استفاده کرد.
مقطعی
مساحت mm2 |
تعداد قطر هسته |
قطر کلی |
مقاومت حداکثر DC
در 20 درجه سانتیگراد
MΩ/km |
وزن تقریبی
(کیلوگرم/کیلومتر) |
| دقیقه |
حداکثر |
| 2x0.3 |
16/0.15 |
4.3 |
5.8 |
69.2 |
71.2 |
30 |
31.5 |
| 2x0.5 |
28/0.15 |
4.8 |
6.4 |
39 |
40.1 |
43 |
45.5 |
| 3x0.3 |
16/0.15 |
4.6 |
6.1 |
69.2 |
71.2 |
36 |
38.5 |
| 3x0.5 |
28/0.15 |
5.1 |
6.7 |
39 |
40.1 |
74 |
77 |
