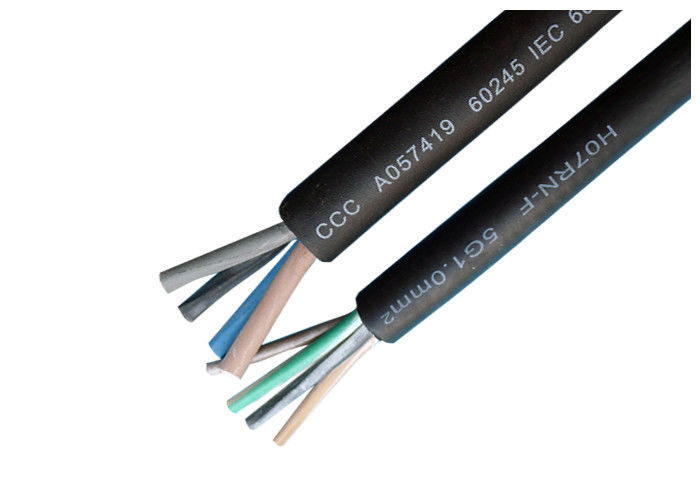

کابل هارد کنتاکتور انعطاف پذیر با پوشش لاستیکی و عایق لاستیکی
ساخت و ساز:
هادی: هادی مس انعطاف پذیر کلاس ۵
پوشش: پوشش لاستیکی
پوشش: پوشش لاستیکی
کاربرد:
این کابل برق انعطاف پذیر می تواند به عنوان یک کابل ثابت یا متحرک در شرایط نامطلوب مانند محیط روغن دار، اسیدی یا قلیایی نصب شود
رنگ عایق:
تک هسته ای: سیاه
دو هسته: قهوه ای و سیاه
3-Core: قهوه ای، آبی و سبز / زرد
4-Core: قهوه ای، آبی، سیاه و سبز / زرد
5-Core: قهوه ای، آبی، سیاه، خاکستری و سبز / زرد
رنگ پوشش:
سیاه
دمای کار
مدل H07RN-F ولتاژ نامی U0/U IS 450/750V
ولتاژ نامی مدل H05RN-F U0/U IS 300/500V
ولتاژ نامی مدل H03RN-F U0/U IS 300/500V
زمان طولانی اجازه می دهد دمای کار هسته سیم نمی تواند بالاتر از 60
سیم لاستیک مس شرایط کار
1ولتاژ نامی: ۳۰۰/۳۰۰ (نوع h03rn-f) ۳۰۰/۵۰۰ (نوع h05rn-f) ۴۵۰/۷۵۰ (نوع h07rn-f)
2دمای کار طولانی مدت هادی نباید بیشتر از 65°C باشد.
3کابل های نوع W دارای ویژگی ضد آب و هوا و ویژگی ضد چرب هستند و برای استفاده در فضای باز و موقعیت با خاک چرب مناسب هستند.
4کابل های نوع ZR دارای ویژگی ضد آتش هستند.
ویژگی ها
1ولتاژ فرکانس قدرت U0/U: 450/750V، 300/500V و 200/200V.
2حداکثر دمای عملیاتی مجاز هادی 60 درجه سانتیگراد است.
3حداقل دمای کاری مجاز -35 درجه سانتیگراد است.
4کابل ها می توانند در مکان هایی که با روغن معدنی و روغن سوخت آلوده شده اند استفاده شوند.
قطعات متقاطع
مساحت mm2 |
عدد قطر هسته |
قطر کل |
مقاومت Max.DC
در 20 درجه سانتیگراد
MΩ/km |
وزن تقریبی
(kg/km) |
| دقیقه |
حداکثر |
| 2x03 |
16/0.15 |
4.3 |
5.8 |
69.2 |
71.2 |
30 |
31.5 |
| 2x05 |
28/0.15 |
4.8 |
6.4 |
39 |
40.1 |
43 |
45.5 |
| 3x0.3 |
16/0.15 |
4.6 |
6.1 |
69.2 |
71.2 |
36 |
38.5 |
| 3x0.5 |
28/0.15 |
5.1 |
6.7 |
39 |
40.1 |
74 |
77 |
