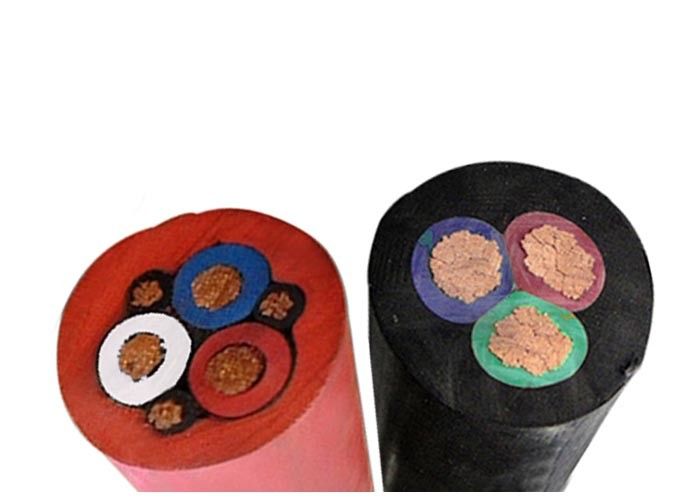

کابل پوشه شده از لاستیک راننده انعطاف پذیر کلاس 5 60245IEC66 65 درجه
ساخت و ساز:
هادی: هادی مس انعطاف پذیر کلاس ۵
پوشش: پوشش لاستیکی
پوشش: پوشش لاستیکی
کاربرد:
این کابل برق انعطاف پذیر می تواند به عنوان یک کابل ثابت یا متحرک در شرایط نامطلوب مانند محیط روغن دار، اسیدی یا قلیایی نصب شود
رنگ عایق:
تک هسته ای: سیاه
دو هسته: قهوه ای و سیاه
3-Core: قهوه ای، آبی و سبز / زرد
4-Core: قهوه ای، آبی، سیاه و سبز / زرد
5-Core: قهوه ای، آبی، سیاه، خاکستری و سبز / زرد
رنگ پوشش:
سیاه
سیم کابل انعطاف پذیر پوشیده از لاستیک:
دمای کار
مدل H07RN-F ولتاژ نامی U0/U IS 450/750V
ولتاژ نامی مدل H05RN-F U0/U IS 300/500V
ولتاژ نامی مدل H05RR-F U0/U IS 300/500V
زمان طولانی اجازه می دهد دمای کار هسته سیم نمی تواند بالاتر از 60
سیم لاستیک مس شرایط کار
1ولتاژ نامی: 300/500 ((نوع h05rn-f) ، 450/750V ((نوع h07rn-f))
2دمای کار طولانی مدت هادی نباید بیشتر از 65°C باشد.
3کابل های نوع W دارای ویژگی ضد آب و هوا و ویژگی ضد چرب هستند و برای استفاده در فضای باز و موقعیت با خاک چرب مناسب هستند.
4کابل های نوع ZR دارای ویژگی ضد آتش هستند.
ویژگی ها
1ولتاژ فرکانس قدرت U0/U: 450/750V، 300/500V و 200/200V.
2حداکثر دمای عملیاتی مجاز هادی 60 درجه سانتیگراد است.
3حداقل دمای کاری مجاز -35 درجه سانتیگراد است.
4کابل ها می توانند در مکان هایی که با روغن معدنی و روغن سوخت آلوده شده اند استفاده شوند.
قطعات متقاطع
مساحت mm2 |
عدد قطر هسته |
قطر کل |
مقاومت Max.DC
در 20 درجه سانتیگراد
MΩ/km |
وزن تقریبی
(kg/km) |
| دقیقه |
حداکثر |
مس |
مس قوطی |
YZ |
YZW |
| 2x075 |
24 ساعته2 |
5.7 |
7.4 |
26 |
26.7 |
81.7 |
89.6 |
| 2x1 |
۳۲/۰2 |
6.1 |
8 |
19.7 |
20 |
123 |
138 |
| 2x1.5 |
16/0.25 |
7.6 |
9.8 |
13.3 |
13.7 |
185 |
196 |
| دو بر دو5 |
28/0.25 |
9 |
11.6 |
7.98 |
8.21 |
234 |
252 |
| 2x4 |
56/0.3 |
10.6 |
13.7 |
4.95 |
5.09 |
255 |
276 |
| 2x6 |
84/0.3 |
11.8 |
15.1 |
3.3 |
3.39 |
356 |
371 |
| 3x0.75 |
24 ساعته2 |
6.2 |
8.1 |
26 |
26.7 |
97.4 |
105 |
| 3x1 |
۳۲/۰2 |
6.5 |
8.5 |
19.7 |
20 |
112 |
126 |
| 3x1.5 |
16/0.25 |
8 |
10.4 |
13.3 |
13.7 |
156 |
174 |
| سه بر دو5 |
28/0.25 |
9.6 |
12.4 |
7.98 |
8.21 |
204 |
2019 |
| 3x4 |
56/0.3 |
11.3 |
14.5 |
4.95 |
5.09 |
285 |
302 |
| 3x6 |
84/0.3 |
12.6 |
16.1 |
3.3 |
3.39 |
398 |
423 |
| 4x0.75 |
24 ساعته2 |
6.8 |
8.8 |
26 |
26.7 |
117 |
125 |
| 4x1 |
۳۲/۰2 |
7.1 |
9.3 |
19.7 |
20 |
134 |
148 |
| چهار بر یک5 |
16/0.25 |
9 |
11.6 |
13.3 |
13.7 |
186 |
206 |
| چهار بر دو5 |
28/0.25 |
10.7 |
13.8 |
7.98 |
8.21 |
255 |
270 |
| 4x4 |
56/0.3 |
12.7 |
13.8 |
4.95 |
5.09 |
356 |
374 |
| 4x6 |
84/0.3 |
14 |
17.9 |
3.3 |
3.39 |
465 |
482 |
