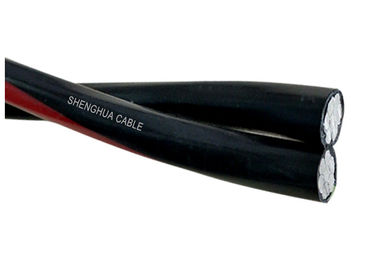

کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE
  • کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE
  • کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE
  • کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE
  • کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE
کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE

کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE

محل منبع چين
نام تجاری HOLD-ONE
گواهی ASTM B-231,B232,B399, ICEA S-76-474
جزئیات محصول
هادی های فاز:
آلومینیوم
عایق:
XLPE یا PVC یا PE
هسته ها:
2
ولتاژ نامی:
0.6/1 کیلو ولت یا 10 کیلو ولت
برنامه:
خطوط انتقال برق هوایی
هادی:
آلیاژ آلومینیوم
مدل:
عایق ABC-0.6/1KV-AL/PE
برجسته کردن:

کابل عایق هوایی

,

کابل برق ABC

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
0.5 کیلومتر
قیمت
0.19-10.99USD/m
جزئیات بسته بندی
طبل چوبی / طبل فلزی
زمان تحویل
15 روز یا بیشتر
شرایط پرداخت
L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه
1000 کیلومتر در هر ماه
توضیح محصول

کابل هوایی سفارشی، رساناهای آلیاژ آلومینیوم با کابل عایق پلی اتیلن





توضیحات



کابل های Aerial Bundled طراحی شده برای خطوط توزیع هوایی دارای یک پیام رسان خنثی عایق شده از AAAC هستند که هادی فاز آلومینیومی عایق شده به صورت مارپیچ روی آن پیچیده شده است. کابل ها دارای ولتاژ 0.6/1 (1.2) کیلو ولت هستند و مطابق با IEC60502 هستند.



ساخت و ساز



  1. رهبر ارکستر:



الف) فاز - هادی فاز باید از هادی آلومینیومی H68 Condition و رشته ای دایره ای فشرده باشد.



ب) خنثی یا پیام رسان - هادی خنثی یا پیام رسان باید از هادی آلیاژ آلومینیوم و رشته ای گرد فشرده باشد.



  1. عایق بندی:



فاز، هادی های خنثی باید با پلی اتیلن (PE) به عنوان عایق اکسترود شوند.





جدول مشخصات فنی



هادی فاز
سطح مقطع اسمی میلی متر مربع 16 16 25 35 50 70 95 120 150 185
تعداد هسته ها   1 3 3 3 3 3 3 3 3 3
حداقل تعداد سیم   6 6 6 6 6 12 15 15 30 30
ضخامت اسمی عایق میلی متر 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
قطر هسته عایق شده میلی متر 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
حداکثر مقاومت DC در 20 ℃ اهم/کیلومتر 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
رتبه‌بندی فعلی در باد ساکن، محیط الف 61 61 84 104 129 167 209 246 283 332
دما = 30 درجه سانتیگراد
دمای هادی = 75 ℃
هادی پیام رسان
سطح مقطع اسمی میلی متر مربع 25 25 25 25 35 50 70 70 95 120
حداقل تعداد سیم   6 6 6 6 6 6 12 12 15 15
ضخامت اسمی عایق میلی متر 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
قطر هسته عایق شده میلی متر 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
حداکثر مقاومت DC در 20 ℃ اهم/کیلومتر 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
بار شکست محاسبه شده kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
کابل تکمیل شده
تقریبا قطر کلی میلی متر 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
تقریبا وزن کابل کیلوگرم بر کیلومتر 160 290 400 500 680 920 1270 1510 1870 2340
طول بسته بندی متر/درام 1000 1000 1000 1000 1000 1000 500 500 500 500















کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE 0





1. ASTM، BS، NFC، IEC، DIN استاندارد
2. استحکام کششی قوی (AAAC) که بهتر از فولاد است.
3. ولتاژ نامی: 0.6/1KV یا 10kV

4. برای خطوط انتقال نیروی هوایی استفاده می شود.














کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE 1















GB12527-91، IEC502، BS7870-5

سایر استانداردهای فنی مانندBS، DIN و ICEA در صورت درخواست.

کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE 2







کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE 3

















کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE 4











کابل بسته شده هوایی سفارشی ، سیم عایق آلومینیومی کابل عایق PE 5
