| MOQ: | 0.5 کیلومتر |
| قیمت: | 0.10-25.99USD/m |
| standard packaging: | طبل چوبی یا طبل استیل |
| Delivery period: | 10 روز یا بیشتر |
| payment method: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| Supply Capacity: | 1000 کیلومتر در هر ماه |

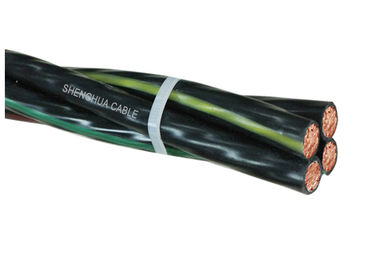

کابل عایق بندی شده Xlpe هوایی ، کابل برق هوایی با یک هادی مسنجر
شرح
3 هادی فاز + 1 هادی مسنجر
کابلهای بسته هوایی که برای خطوط توزیع سربار طراحی شده اند ، یک پیام رسان خنثی خنثی ساخته شده از AAAC دارند که هادی فاز آلومینیومی عایق بندی شده به صورت مارپیچ روی آن پیچیده شده است. کابل ها با 0.6 / 1 (1.2) kV درجه بندی شده اند و مطابق با IEC60502 هستند.
ساخت و ساز
الف) فاز - هادی فاز باید از هادی آلومینیوم H68 Condition و رشته دایره ای فشرده شده باشد.
b) خنثی یا پیام رسان - هادی خنثی یا پیام رسان باید از رسانای آلیاژ آلومینیوم و رشته دایره ای فشرده شده باشد.
2. عایق:
رسانا های فاز ، خنثی با پلی اتیلن (PE) به عنوان عایق اکسترود می شوند.
برنامه مشخصات فنی
| هادی فاز | |||||||||||
| ناحیه مقطعی اسمی | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| تعداد هسته | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ضخامت عایق اسمی | میلی متر | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر هسته عایق | میلی متر | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.91 | 1.91 | 1.20 | 0.868 | 6 0.4141 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| رتبه فعلی در باد هنوز هم ، محیط | آ | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| دما = 30 | |||||||||||
| دمای رسانا = 75 | |||||||||||
| هادی پیام رسان | |||||||||||
| ناحیه مقطعی اسمی | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر هسته عایق | میلی متر | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 6 0.93 | 0.469 | 0.469 | 34 0.99 | 0.273 |
| محاسبه بار شکستن | KN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| کابل کامل | |||||||||||
| تقریباً قطر کلی | میلی متر | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| تقریباً وزن کابل | کیلوگرم در کیلومتر | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| طول بسته بندی | متر درام | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
ما قادر به رعایت دقیق ترین برنامه های تحویل بسته به هر سفارش خرید هستیم. ملاقات با مهلت همیشه اولویت اصلی است زیرا هرگونه تاخیر در تحویل کابل می تواند به تأخیر کلی پروژه و غلبه بر هزینه کمک کند.
کابل در قرقره های چوبی ، جعبه های راه راه و کویل ها تهیه می شود. انتهای کابل با نوار چسب BOPP و درپوش های آب بندی غیر بهداشتی بسته می شوند تا از انتهای کابل در برابر رطوبت محافظت شود. علامت گذاری لازم با توجه به نیاز مشتری با مواد ضد آب در خارج از درام چاپ می شود.
|
|
