محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز
  • محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز
  • محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز
  • محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز
  • محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز
محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز

محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز

محل منبع چين
نام تجاری HOLD-ONE
گواهی IEC 60502
جزئیات محصول
هادی فاز:
آلومینیوم
هادی:
آلیاژ آلومینیوم
ولتاژ نامی:
0.6/1kV
عایق:
پی وی سی
برنامه:
خط برق بالای سر
غلاف:
نه
برجسته کردن:

کابل برق هوایی

,

کابل عایق هوایی

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
0.5 کیلومتر
قیمت
0.10-25.99USD/m
جزئیات بسته بندی
طبل چوبی یا طبل استیل
زمان تحویل
10 روز یا بیشتر
شرایط پرداخت
L/C، D/P، D/A، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه
1000 کیلومتر در ماه
توضیح محصول

حفاظت از محیط زیست کابل های بسته بندی شده هوایی سفارشی در فضای باز





توضیحات

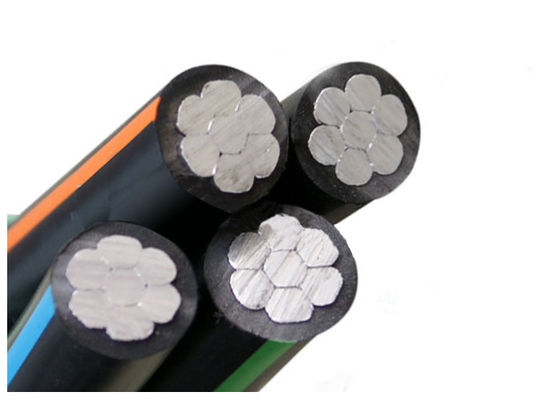

کابل های Aerial Bundled طراحی شده برای خطوط توزیع هوایی دارای یک پیام رسان خنثی عایق شده از AAAC هستند که هادی فاز آلومینیومی عایق شده به صورت مارپیچ روی آن پیچیده شده است. کابل ها دارای ولتاژ 0.6/1 (1.2) کیلو ولت هستند و مطابق با IEC60502 هستند.



ساخت و ساز



  1. رهبر ارکستر:



الف) فاز - هادی فاز باید از هادی آلومینیومی H68 Condition و رشته ای دایره ای فشرده باشد.



ب) خنثی یا پیام رسان - هادی خنثی یا پیام رسان باید از هادی آلیاژ آلومینیوم و رشته های دایره ای فشرده باشد.



  1. عایق بندی:



فاز، هادی های خنثی باید با پلی اتیلن (PE) به عنوان عایق اکسترود شوند.



جدول مشخصات فنی



هادی فاز
سطح مقطع اسمی میلی متر مربع 16 16 25 35 50 70 95 120 150 185
تعداد هسته ها   1 3 3 3 3 3 3 3 3 3
حداقل تعداد سیم   6 6 6 6 6 12 15 15 30 30
ضخامت اسمی عایق میلی متر 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
قطر هسته عایق شده میلی متر 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
حداکثر مقاومت DC در 20 ℃ اهم/کیلومتر 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
رتبه‌بندی فعلی در باد ساکن، محیط الف 61 61 84 104 129 167 209 246 283 332
دما = 30 درجه سانتیگراد
دمای هادی = 75 ℃
هادی پیام رسان
سطح مقطع اسمی میلی متر مربع 25 25 25 25 35 50 70 70 95 120
حداقل تعداد سیم   6 6 6 6 6 6 12 12 15 15
ضخامت اسمی عایق میلی متر 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
قطر هسته عایق شده میلی متر 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
حداکثر مقاومت DC در 20 ℃ اهم/کیلومتر 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
بار شکست محاسبه شده kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
کابل تکمیل شده
تقریبا قطر کلی میلی متر 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
تقریبا وزن کابل کیلوگرم بر کیلومتر 160 290 400 500 680 920 1270 1510 1870 2340
طول بسته بندی متر/درام 1000 1000 1000 1000 1000 1000 500 500 500 500



محافظت از محیط زیست کابل های بسته بندی هوایی در فضای باز 0







مزیت

مزیت



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC









گواهینامه



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC





                                                      تصاویر کارخانه


Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC







فرآیند بازرسی



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC



بسته بندی و حمل و نقل



ما قادر به انجام دقیق ترین برنامه های تحویل با توجه به هر سفارش خرید هستیم. رعایت ضرب الاجل همیشه اولویت اصلی است زیرا هرگونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.

کابل در قرقره های چوبی، جعبه های راه راه و کویل عرضه می شود. انتهای کابل ها با نوار چسب BOPP و درپوش های آب بندی غیر رطوبت گیر برای محافظت از انتهای کابل در برابر رطوبت آب بندی می شوند. علامت مورد نیاز باید با مواد ضد آب و هوا در قسمت های بیرونی درام مطابق با نیاز مشتری چاپ شود.
