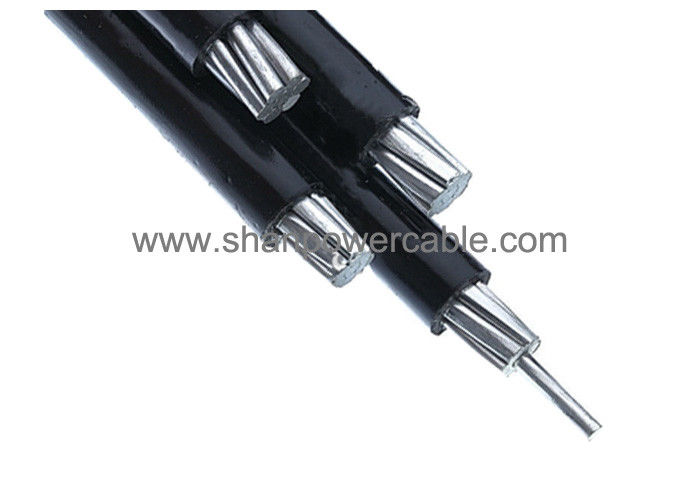

کابل های الکتریکی ABC با سه هسته برای برق زيرزمینی / روستاها
نام محصول کابل بالا با هادی آلومینیومی
NFA2XNFC33-209، TS HD 604 S1
NFC33-209، TS HD 604 S1,GB/T 12706.1-2008.
CE، CCC، KEMA/
0.6/1kV، مناسب برای دفن زیرزمینی
ساختمانی
راننده: دایره ای سادهآلومینیومهادی، مطابق با کلاس 2 IEC 60228
عایق بندی: PVC
يادداشت:رنگ عایق بر اساس استانداردها یا بر اساس درخواست
درخواست ها
کابل ABC به خصوص در مناطقی که هزینه شبکه های زیرزمینی گران است و همچنین برای برق دهی مناطق روستایی مانند روستاها استفاده می شود.
استانداردها
بین المللی:NFC33-209، TS HD 604 S1
چین: GB/T 12706.1-2008
سایر استانداردها مانند:BS,DIN و ICEA بر اساس درخواست
داده های فنی
ولتاژ نامی:0.6/1kV
مکس.دمای هادی.: نرمال (90°C) ، مدار کوتاه بیش از 5 s (250°Cزمانی که مساحت بخش کمتر از 30 باشد0mm2,)
گواهینامه ها
CE، RoHS، CCC، KEMA و بسیاری دیگر در حال حاضرجستجو
فهرست اطلاعات فنی
| هادی فاز |
|
|
|
|
|
|
|
|
|
|
|
| مساحت نامی تقاطع |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| تعداد هسته ها |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| حداقل تعداد سیم ها |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| ضخامت عایق نامی |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| قطر هسته عایق |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| حداکثر مقاومت DC در 20 درجه سانتیگراد |
اوم/ کیلومتر |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| در حال حاضر نامگذاری شده در باد ثابت، محیط |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| درجه حرارت=30°C |
| دمای هادی=75°C |
|
|
|
|
|
|
|
|
|
|
|
| مدير پيام رسان |
|
|
|
|
|
|
|
|
|
|
|
| مساحت نامی تقاطع |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| حداقل تعداد سیم ها |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| ضخامت عایق نامی |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| قطر هسته عایق |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| حداکثر مقاومت DC در 20 درجه سانتیگراد |
اوم/ کیلومتر |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| بار شکستن محاسبه شده |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| کابل کامل |
|
|
|
|
|
|
|
|
|
|
|
| قطر کل |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| وزن کابلی |
در کیلوگرم |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| طول بسته بندی |
m/طبل |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
