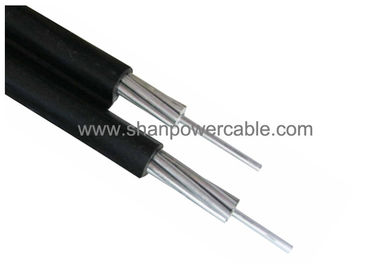

کابل هوادهی 600V / 1000V ، کابل هوایی عایق بندی شده XLPE / PE / PVC
  • کابل هوادهی 600V / 1000V ، کابل هوایی عایق بندی شده XLPE / PE / PVC
  • کابل هوادهی 600V / 1000V ، کابل هوایی عایق بندی شده XLPE / PE / PVC
کابل هوادهی 600V / 1000V ، کابل هوایی عایق بندی شده XLPE / PE / PVC

کابل هوادهی 600V / 1000V ، کابل هوایی عایق بندی شده XLPE / PE / PVC

محل منبع چين
نام تجاری HOLD-ONE
گواهی ASTM B-231,B232,B399, ICEA S-76-474
جزئیات محصول
هادی فاز:
آلومینیوم
عایق:
XLPE یا PVC یا PE
شماره هسته ها:
2
ولتاژ نامی:
0.6/1 کیلو ولت
برنامه:
خطوط انتقال برق هوایی
هادی:
آلیاژ آلومینیوم
برجسته کردن:

کابل برق هوایی

,

کابل عایق هوایی

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
0.19-10.99USD/m
جزئیات بسته بندی
طبل چوبی / طبل فلزی
زمان تحویل
15 روز
شرایط پرداخت
L/C، D/A، D/P، T/T
قابلیت ارائه
1000 کیلومتر در هر ماه
توضیح محصول

کابل بسته بندی هوا ، کابل عایق PE هادی آلومینیوم آلیاژ





توضیحات



کابل های باندل هوائی طراحی شده برای خطوط توزیع هوایی دارای یک پیام رسان خنثی عایق شده از AAAC هستند که رسانای فاز آلومینیوم عایق شده به صورت چرخشی بر روی آن پیچیده شده است.کابل ها با صفر درجه بندی شده اند.6/1(1.2) kV و مطابق با IEC60502 باشد.



ساخت و ساز



  1. راننده:



الف) فاز - رسانای فاز باید از هلوژن آلومینیوم H68 باشد و دارای رشته دایره ای فشرده باشد.



ب) خنثی یا پیام رسان - هدایت کننده خنثی یا پیام رسان باید از هدایت کننده آلومینیوم آلیاژ و رشته دایره ای فشرده باشد.



  1. عایق بندی:



فاز، رساناهای خنثی باید با پلی اتیلن (PE) به عنوان عایق استفاده شوند.





فهرست اطلاعات فنی



هادی فاز
مساحت نامی تقاطع mm2 16 16 25 35 50 70 95 120 150 185
تعداد هسته ها   1 3 3 3 3 3 3 3 3 3
حداقل تعداد سیم ها   6 6 6 6 6 12 15 15 30 30
ضخامت عایق نامی mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
قطر هسته عایق mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
حداکثر مقاومت DC در 20 درجه سانتیگراد اوم/ کیلومتر 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
در حال حاضر نامگذاری شده در باد ثابت، محیط A 61 61 84 104 129 167 209 246 283 332
درجه حرارت=30°C
دمای هادی=75°C
مدير پيام رسان
مساحت نامی تقاطع mm2 25 25 25 25 35 50 70 70 95 120
حداقل تعداد سیم ها   6 6 6 6 6 6 12 12 15 15
ضخامت عایق نامی mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
قطر هسته عایق mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
حداکثر مقاومت DC در 20 درجه سانتیگراد اوم/ کیلومتر 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
بار شکستن محاسبه شده kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
کابل کامل
قطر کل mm 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
وزن کابلی در کیلوگرم 160 290 400 500 680 920 1270 1510 1870 2340
طول بسته بندی m/طبل 1000 1000 1000 1000 1000 1000 500 500 500 500





1استانداردهای ASTM، BS، NFC، IEC، DIN
2مقاومت کششی قوی (AAAC) که بهتر از فولاد است؛
3ولتاژ نامی: 0.6/1KV یا 10kV

4. براي خطوط انتقال برق هوايي استفاده مي شود









Custom Aerial Bundled Cable , PE Insulated Cable Aluminium Alloy Conductors
