شرح

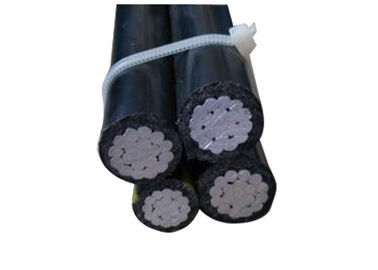

3 هادی فاز + 1 هادی مسنجر + 1 رسانای روشنایی خیابان
کابلهای بسته هوایی که برای خطوط توزیع سربار طراحی شده اند ، یک پیام رسان خنثی خنثی ساخته شده از AAAC دارند که هادی فاز آلومینیومی عایق بندی شده به صورت مارپیچ روی آن پیچیده شده است. کابل ها با 0.6 / 1 (1.2) kV درجه بندی شده اند و مطابق با IEC60502 هستند.
ساخت و ساز
الف) فاز - هادی فاز باید از هادی آلومینیوم H68 Condition و رشته دایره ای فشرده شده باشد.
b) خنثی یا پیام رسان - رسانای خنثی یا پیام رسان باید از رسانای آلیاژ آلومینیوم و رشته دایره ای فشرده شده c) نورپردازی خیابان- هادی های روشنایی خیابانی از هادی آلومینیومی H68 و حاوی رشته دایره ای فشرده شده باشد.
رسانا های فاز ، خنثی با پلی اتیلن (PE) به عنوان عایق اکسترود می شوند.
برنامه مشخصات فنی
هادی فاز | |||||||||
ناحیه مقطعی اسمی | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
تعداد هسته | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
حداقل تعداد سیم ها | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
قطر هسته عایق | میلی متر | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.20 | 0.868 | 6 0.4141 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
رتبه فعلی در باد هنوز هم ، محیط | آ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
دما = 30 | |||||||||
دمای رسانا = 75 | |||||||||
هادی پیام رسان | |||||||||
ناحیه مقطعی اسمی | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
قطر هسته عایق | میلی متر | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.312 | 1.312 | 0.943 | 6 0.93 | 0.469 | 0.469 | 34 0.99 | 0.273 |
محاسبه بار شکستن | KN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
رسانای روشنایی خیابان | |||||||||
ناحیه مقطعی اسمی | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
قطر هسته عایق | میلی متر | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.312 | 1.312 | 0.943 | 6 0.93 | 0.469 | 0.469 | 34 0.99 | 0.273 |
کابل کامل | |||||||||
تقریباً قطر کلی | میلی متر | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
تقریباً وزن کابل | کیلوگرم در کیلومتر | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
طول بسته بندی | متر درام | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
