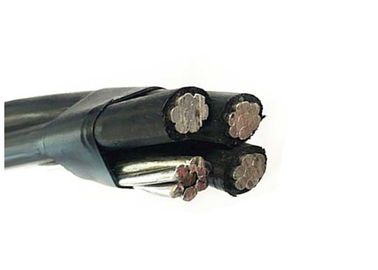

کابل ABC عایق بندی شده AL / XLPE (PE) 0.6 / 1 kV (BS 7870-5) برای خطوط توزیع سربار
شرح
کابلهای بسته هوایی که برای خطوط توزیع سربار طراحی شده اند ، یک پیام رسان خنثی ساخته شده از AAAC ، که فاز آلومینیومی عایق است
هادی به طور هلیکی بر روی آن زخم شده است. کابل ها با 0.6 / 1 (1.2) kV درجه بندی شده اند و مطابق با IEC60502 هستند.
ساخت و ساز
1 هادی:
الف) فاز - هادی فاز باید از هادی آلومینیوم H68 Condition و رشته دایره ای فشرده شده باشد.
b) خنثی یا پیام رسان - هادی خنثی یا پیام رسان باید از رسانای آلیاژ آلومینیوم و رشته دایره ای فشرده شده باشد.
c) روشنایی خیابان- هادی های روشنایی خیابانی باید از هادی آلومینیوم H68 و دارای رشته دایره ای فشرده شده باشند.
2 عایق: رسانا های فاز و خنثی باید به عنوان عایق با پلی اتیلن (PE) اکسترود شوند.
برنامه مشخصات فنی
| هادی فاز | |||||||||
| ناحیه مقطعی اسمی | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| تعداد هسته | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر هسته عایق | میلی متر | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.20 | 0.868 | 6 0.4141 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| رتبه فعلی در باد هنوز هم ، محیط | آ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| دما = 30 | |||||||||
| دمای رسانا = 75 | |||||||||
| هادی پیام رسان | |||||||||
| ناحیه مقطعی اسمی | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر هسته عایق | میلی متر | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.312 | 1.312 | 0.943 | 6 0.93 | 0.469 | 0.469 | 34 0.99 | 0.273 |
| محاسبه بار شکستن | KN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| رسانای روشنایی خیابان | |||||||||
| ناحیه مقطعی اسمی | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر هسته عایق | میلی متر | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.312 | 1.312 | 0.943 | 6 0.93 | 0.469 | 0.469 | 34 0.99 | 0.273 |
| کابل کامل | |||||||||
| تقریباً قطر کلی | میلی متر | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| تقریباً وزن کابل | کیلوگرم در کیلومتر | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| طول بسته بندی | متر درام | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
