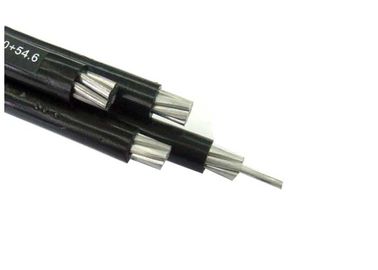

کابل کابل ABC آلومینیومی برقی PVC چهار هسته ای Drop Urd Power XLPE
برنامه های کاربردی
برای تأمین برق 3 فاز ، معمولاً از ترانسفورماتور مجهز به قطب ، به سر سرویس کاربر که در آن اتصال به کابل ورودی سرویس ایجاد شده است ، استفاده می شود. در ولتاژهای 600 ولت یا فاز کمتر از فاز و در دمای هادی از 75 درجه سانتیگراد بیشتر برای رسانا های عایق پلی اتیلن یا 90 درجه سانتیگراد برای رسانا های عایق پلی اتیلن بصورت اتصال متقابل (XLP) استفاده شود.
ساخت و ساز
هادی ها از جنس آلومینیوم 1350-H19 متراکم رشته هستند. با پلی اتیلن یا XLP با پلی اتیلن متقابل عایق بندی شده است. پیام رسانهای خنثی آلیاژ 6201 رشته ای هستند. یک هادی با یک رج اکسترود شده برای شناسایی فاز تولید می شود.
استانداردها
سیم آلومینیومی B-230 ، 1350-H19 برای اهداف الکتریکی.
رسانای آلومینیوم B-231 ، کنسانتره-لایه-رشته.
رسانا های آلومینیومی B-232 ، استوانه ای-لایه ای ، تقویت شده از فولاد ضد زنگ (ACSR).
رسانا های آلیاژ آلومینیوم آلیاژ آلومینیوم بتونی بتن - 399.
سیم هسته ای استیل B498 با روکش روی برای رسانا های آلومینیومی ، تقویت شده از فولاد (ACSR).
کابل قطره چهار قطعه سرویس تمام نیازهای کاربردی ANSI / ICEA S-76-474 را برآورده می کند یا فراتر می رود.
توجه داشته باشید :
اندازه های تعیین شده عبارتند از: ACSR معادل 6/1 قطر ACSR و AAC با مقاومت معادل در برابر ASTMB-399 برای 6201. دمای رسانای 90 درجه سانتیگراد برای XLR 75 ° C برای پلی. دمای محیط 40 درجه سانتیگراد؛ میزان انتشار 0.9؛ 2ft./sec/wind در آفتاب. برای تعیین قدرت فعلی بر حسب اندازه هادی ، لطفاً با کد ملی برق ، آخرین نسخه مشورت کنید
تعداد هسته و سطح مقطع | شکل هادی | قطر هادی | ضخامت عایق اسمی | قطر عایق | غلاف ضخامت اسمی | قطر بیرونی (تقریباً) | شعاع خمش (حداقل) | وزن (تقریباً) |
(تقریباً) | (تقریباً) | |||||||
mm2 | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | |
1x35 / 16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50 / 16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70 / 16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
1x95 / 16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
1x120 / 16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
1x150 / 25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
1x185 / 25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
1x240 / 25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
1x300 / 25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
1x400 / 35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
1x500 / 35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
