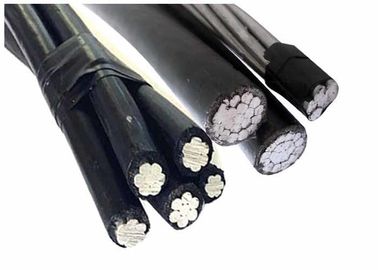

استاندارد 0.ST / 1kV / Triplex یا Quadruplex کابل کابل ABC آلومینیوم استاندارد ASTM
برنامه های کاربردی
برای تأمین نیرو از خطوط این نرم افزار به سمت هوای مصرف کننده. برای سرویس در 600 ولت یا کمتر (فاز به فاز) در دمای هادی 75 درجه سانتیگراد حداکثر برای عایق پلی اتیلن یا حداکثر 90 درجه سانتیگراد برای عایق کاری متقاطع.
ساخت و ساز
رشته کنسانتره یا رسانای فشرده 1350-H19 ، عایق پلی اتیلن یا crosslinked پلی اتیلن ، رشته کنسانتره AAC یا ACSR یا پیام رسان خنثی AAAC.
استانداردها
سیم آلومینیومی B-230 1350-H19 برای اهداف الکتریکی
رسانا های آلومینیومی B-231 ، کنسانتره-لایه های رشته ای
رسانا های آلومینیومی B-232 ، استوانه ای لایه ای ، تقویت شده با فولاد روکش شده (ACSR)
رسانا های آلیاژ آلومینیوم بتن متمرکز - لایه رشته ای 6201-T81
سیم هسته فلزی B-498 با روکش روی برای رسانا های آلومینیومی ، تقویت شده از فولاد (ACSR).
کابل قطره Triplex Service Drop با کلیه نیازهای قابل استفاده از بدن ANSI / ICEA S-76-474 مطابقت دارد یا از آنها فراتر می رود
کد کلمه:
AAC Neutral-Messenger: Patella Oyster Clam Murex Purpura Nassa Melita Portunus Nannynose
ACSR NEUTRAL-MESSENGER: Paludina Voluta Whelk Periwinkle Conch Neritina Cenia Runcina Triton Mursia Zuzara Limpet 6201 ALLOY NEUTRAL-MESSENGER: Minex Hippa Prawn Barnacle Shrimp Gammarus Leda Dungenese Cyclops Flustra Lepas
داده های تکنیکی
ولتاژ محاسبه شده | کیلو ولت | 0.6 / 1 |
ولتاژ تست | وف kV | 4 |
درجه حرارت تخمگذار | درجه سانتیگراد | دقیقه -20 |
دمای کارکرد | درجه سانتیگراد | -30 ~ +80 |
دمای رسانا | درجه سانتیگراد | حداکثر +80 |
دمای مدار کوتاه | درجه سانتیگراد در ثانیه | حداکثر +130 / 5 |
شعاع خمش (حداقل) | کابل 18 |
بسته بندی و تحویل جزئیات بسته بندی: جزئیات تحویل:
خط عایق هوایی ، 1) طول بسته بندی: 100 تا 1000 متر در طبل کارتن یا مطابق با نیاز مشتری حلقه حل شود. 2.با طبل چوبی استاندارد یا رول. اندازه 3.Drum: 1100mm * 1100mm * 1100mm. یا به عنوان درخواست شما |
حمل شده در 15 روز پس از پرداخت |
مورد | شرح | هادی فاز | تقریباً به طور کلی قطر و وزن | ||
NO.Stranding & قطر | XLPE ضخامت | قطر (میلی متر) | وزن (کیلوگرم در کیلومتر) | ||
1 | 1x10mm 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16mm 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
3 | 1x25mm 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
4 | 1x35mm 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
5 | 1x50mm 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
6 | 1x70mm 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
7 | 1x95mm 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
8 | 1x120mm 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
9 | 1x150mm 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
10 | 1x185mm 2 | 37 / 2.59 | 2 | 20.4 | 622 |
11 | 1x240mm 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
12 | 1x300mm 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
این کابل طول های طولانی تر ، نصب کمتر ، حداقل پشتیبانی و نصب ساده را به ویژه در میان درختان یا مناطق احتقان امکان پذیر می کند. همچنین حداکثر امنیت و محافظت پرسنل را در برابر قطع برق ارائه می دهد. مقاومت در برابر سایش ، انعطاف پذیری و اثرات گرما ، رطوبت ، نور خورشید و سرما باعث اطمینان از اطمینان زیاد در طی سالهای طولانی خدمات می شود.
