کابل استاندارد عایق PVC / PE / XLPE عایق PVAC / PE / XLPE AAAC / AAC
این کابل به عنوان یک کابل هوایی از نوع جدید برای انتقال نیروگاه های برقی استفاده می شود ، که به طور گسترده در بازسازی شبکه های برق شده منطقه شهری و جنگلی مورد استفاده قرار می گیرد. این باعث افزایش ایمنی و اتکا به توری سیم برقی می شود.
مشخصات :
سیمهای آلومینیومی رشته کنسانتره به عنوان هادی فاز. AAAC (همه هادی های آلیاژ آلومینیوم) یا ACSR (تقویت شده از فولاد هادی آلومینیوم) به عنوان هسته مسنجر (خنثی). هادی فاز توسط XLPE یا HDPE یا PVC عایق بندی شده است.
استانداردها :
IEC60502 ، NF C33-209 ، GB 12527-90
ولتاژ دارای امتیاز: 0.6 / 1kV
استانداردهای تولید نسبی: IEC61089، ASTM B231، ASTM B232، BS215، DIN48201، DIN48204.
ما همچنین می توانیم با توجه به نیازهای ویژه مشتری ، کابل ABC تولید کنیم.

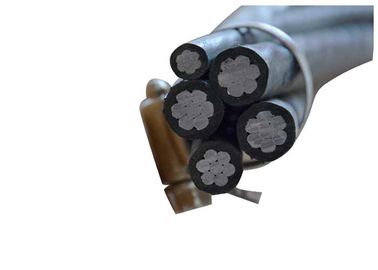

ساخت اولیه به شرح زیر است:
3 هسته متشکل از هادی های آلومینیومی استاندارد ، عایق بندی شده با عایق XLPE
+ یک هادی آلومینیوم روشنایی غلاف با عایق XLPE (اختیاری)
+ یک هادی آلیاژ مسنجر (لخت یا پوشیده)
هادی پیام رسان می تواند از سیم فولادی گالوانیزه نیز باشد.
هدف از سیم پیام رسان است
الف) به عنوان سیم تحمل بار عمل می کند.
ب) به عنوان هادی زمین یا خنثی عمل می کند.
برای استفاده در محفظه های 600 ولت فاز به فاز یا کمتر و در دمای هادی از 75 درجه سانتیگراد بیشتر برای رسانا های عایق پلی اتیلن یا 90 درجه سانتیگراد برای رسانا های عایق پلی اتیلن متقاطع (XLPE) استفاده نمی شود.
مشخصات زیر را برآورده می کند یا فراتر می رود:
1. سیم آلومینیوم ، 1350-H19 برای اهداف الکتریکی.
2. هادی های آلومینیومی ، کنسانتره-لایه های رشته ای.
3. هادی آلومینیوم ، استوانه ای لایه ای ، تقویت شده با فولاد روکش شده (ACSR).
4- سیمهای کنسانتره-لای-رشته 6201-T81.
5- رسانا های آلومینیومی گرد رشته ای فشرده شده با استفاده از سیم ورودی واحد.
این کلیه موارد مورد نیاز ANSI / ICEA S-76-474 را برآورده می کند یا فراتر می رود
داده های تکنیکی
ولتاژ محاسبه شده | کیلو ولت | 0.6 / 1 |
ولتاژ تست | وف kV | 4 |
درجه حرارت تخمگذار | درجه سانتیگراد | دقیقه -20 |
دمای کارکرد | درجه سانتیگراد | -30 ~ +80 |
دمای رسانا | درجه سانتیگراد | حداکثر +80 |
دمای مدار کوتاه | درجه سانتیگراد در ثانیه | حداکثر +130 / 5 |
شعاع خمش (حداقل) | کابل 18 |
