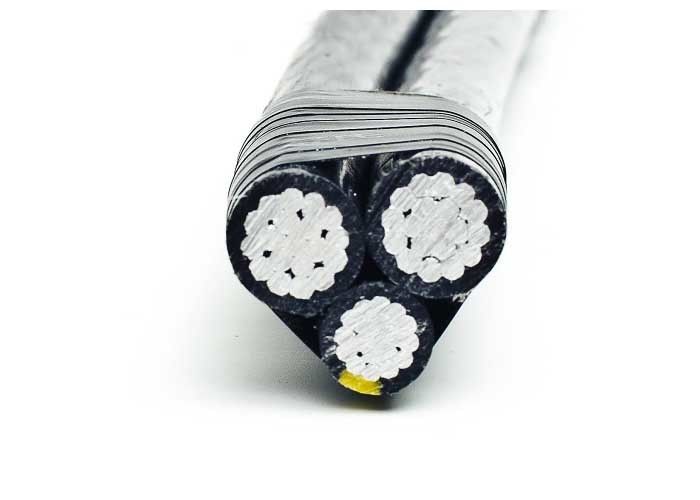

کابل برق ولتاژ کم 0.6 / 1KV کابل Triplex ABC ASTM B231
1. برنامه
کابل بسته نرم افزاری هوایی (کابل ABC) یک مفهوم بسیار خلاقانه برای توزیع نیروی سربار در مقایسه با سیستم توزیع معمولی هدایت برهنه معمولی است.
با كاهش نصب ، نگهداري و هزينه هاي عملياتي ، سطح بيشتري از ايمني و قابليت اطمينان ، اتلاف انرژي پايين و اقتصاد نهايي سيستم را فراهم مي كند.
کابل های بسته نرم افزاری هوایی Caledonian LV به منظور ارائه خدمات هوایی 600/1000 ولت برای سرویس موقت در اماکن ساختمانی ، به عنوان قطره سرویس (قطب برق تا ورودی خدمات) ، به عنوان کابل ثانویه (قطب تا قطب) یا روشنایی خیابان طراحی شده است.
این کابل بالای سر شارژ عایق تقویت شده را فراهم می کند. IEC 61140 و به همین دلیل کلاس II را برآورده می کنید. IEC 61140. مهار شعله نیست. اما در صورت درخواست تغییر در کابل مقاوم در برابر شعله ، این ممکن است باشد.
طراحی اولیه به استاندارد BS 7870 / TNB (IEC 60502) / HD 626 S1 / NFC 33-209 / AS / NZS 3560-1
رهبر ارکستر | هادی آلومینیوم ، فشرده شده رشته ای (RM). |
عایق | ترکیب XPLE ، مقاوم در برابر اشعه ماوراء بنفش |
شناسایی اصلی | 1 ، 2 احترام. 3 دنده طولی بلند بر سطح هسته. سطح هسته خنثی باید حداقل 12 دنده برای مقاطع تا 50 میلی متر ^ 2 و حداقل 16 دنده برای هسته های بالاتر از 50 میلی متر ^ 2 داشته باشد. در مورد پنج بسته هسته ، سطح هسته محافظ باید صاف باشد. |
ولتاژ محاسبه شده | 0.6 / 1kV |
ولتاژ تست | 4 وف kV |
حداقل دمای تخمگذار | -20 درجه سانتی گراد |
دمای کارکرد | -40 ° C ~ + 90 ° C |
حداکثر درجه حرارت کوتاه | 250 درجه سانتیگراد |
حداکثر دمای رسانا | 80 درجه سانتیگراد |
حداقل شعاع خمشی | 18 × OD |
5- پارامترهای ساختمانی
تعداد هسته X نامی بخش متقاطع | قطر قطره ای | وزن | مقاومت حداکثر رسانا | حداقل بار شکستگی | رتبه فعلی |
---|---|---|---|---|---|
شماره × mm ^ 2 | میلی متر | کیلوگرم / کیلومتر | Ω / کیلومتر | KN | آ |
2x10 RM | 12.8 | 93 | 3.080 | 1.5 | 38 |
4x10 RM | 15.4 | 183 | 3.080 | 1.5 | 38 |
2x16 RM | 14.8 | 129 | 1.910 | 2.3 | 72 |
2x16 RN + 2x1.5 RE | 14.8 | 176 | 1.910 / 12.100 | 2.3 | 72 |
4x16 RM | 17.8 | 257 | 1.910 | 2.3 | 72 |
4x16 RN + 2x1.5 RE | 17.8 | 304 | 1.910 / 12.100 | 2.3 | 72 |
2x25 RM | 18.0 | 202 | 1.200 | 3.8 | 107 |
2x25 RM + 2x1.5 RE | 18.0 | 249 | 1.200 / 12.100 | 3.8 | 107 |
4x25 RM | 21.7 | 404 | 1.200 | 3.8 | 107 |
4x25 RM + 2x1.5 RE | 21.7 | 451 | 1.200 / 12.100 | 3.8 | 107 |
2x35 RM | 20.8 | 269 | 0.868 | 5.2 | 132 |
2x35 RM + 2x1.5 RE | 20.8 | 316 | 0.868 / 12.100 | 5.2 | 132 |
4x35 RM | 25.1 | 539 | 0.868 | 5.2 | 132 |
4x35 RM + 2x1.5 RE | 25.1 | 586 | 0.868 / 12.100 | 5.2 | 132 |
2x50 RM | 23.4 | 352 | 6 0.4141 | 7.6 | 165 |
2x50 RM + 2x1.5 RE | 23.4 | 399 | 0.641 / 12.100 | 7.6 | 165 |
1x54.6 RM + 3x25 RM | 21.7 | 507 | 0.630 / 1.200 | 3.8 | 107 |
1x54.6 RM + 3x25 RM + 1x16 RM | 24.3 | 573 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
1x54.6 RM + 3x25 RM + 2x16 RM | 29.7 | 639 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
1x54.6 RM + 3x25 RM + 3x16 RM | 31.1 | 705 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
1x54.6 RM + 3x35 RM | 25.1 | 615 | 0.630 / 0.868 | 5.2 | 132 |
1x54.6 RM + 3x35 RM + 1x16 RM | 28.1 | 680 | 0.630 / 0.868 / 1.910 | 5.2 / 2.3 | 132/72 |
1x54.6 RM + 3x35 RM + 2x16 RM | 34.3 | 748 | 0.630 / 0.868 / 1.910 | 5.2 / 2.3 | 132/72 |
1x54.6 RM + 3x35 RM + 3x16 RM | 35.9 | 814 | 0.630 / 0.868 / 1.910 | 5.2 / 2.3 | 132/72 |
1x54.6 RM + 3x35 RM + 1x25 RM | 28.1 | 714 | 0.630 / 0.868 / 1.200 | 5.2 / 3.8 | 132/107 |
1x54.6 RM + 3x50 RM | 28.2 | 741 | 0.630 / 0.641 | 7.6 | 165 |
1x54.6 RM + 3x50 RM + 1x16 RM | 31.6 | 806 | 0.630 / 0.641 / 1.910 | 7.6 / 2.3 | 165/72 |
1x54.6 RM + 3x50 RM + 2x16 RM | 38.6 | 875 | 0.630 / 0.641 / 1.910 | 7.6 / 2.3 | 165/72 |
1x54.6 RM + 3x50 RM + 3x16 RM | 40.4 | 940 | 0.630 / 0.641 / 1.910 | 7.6 / 2.3 | 165/72 |
1x54.6 RM + 3x50 RM + 1x25 RM | 31.6 | 841 | 0.630 / 0.641 / 1.200 | 7.6 / 3.8 | 165/107 |
1x54.6 RM + 3x70 RM | 33.0 | 950 | 0.630 / 0.443 | 10.2 | 205 |
1x54.6 RM + 3x70 RM + 1x16 RM | 37.0 | 1014 | 0.630 / 0.443 / 1.910 | 10.2 / 2.3 | 205/72 |
1x54.6 RM + 3x70 RM + 2x16 RM | 45.2 | 1083 | 0.630 / 0.443 / 1.910 | 10.2 / 2.3 | 205/72 |
1x54.6 RM + 3x70 RM + 3x16 RM | 47.3 | 1148 | 0.630 / 0.443 / 1.910 | 10.2 / 2.3 | 205/72 |
1x54.6 RM + 3x70 RM + 1x25 RM | 37.0 | 1048 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
1x54.6 RM + 3x70 RM + 2x25 RM | 45.2 | 1150 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
1x54.6 RM + 3x70 RM + 3x25 RM | 47.3 | 1250 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
1x54.6 RM + 3x95 RM | 37.4 | 1176 | 0.630 / 0.320 | 13.5 | 240 |
1x54.6 RM + 3x95 RM + 1x16 RM | 41.9 | 1243 | 0.630 / 0.320 / 1.910 | 13.5 / 2.3 | 240/72 |
مقطع دیگر را می توان در صورت درخواست ارائه داد.
