| MOQ: | 1000 متر |
| قیمت: | 0.19-10.99USD/M |
| standard packaging: | طبل چوبی / طبل فلزی |
| Delivery period: | 15 روز |
| payment method: | اعتبارات اسنادی T/T |
| Supply Capacity: | 500 کیلومتر در هر ماه |

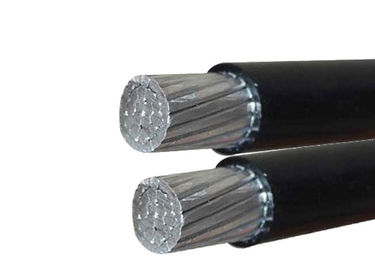

کابل دسته ای هوایی سیاه XLPE عایق بندی شده برای خطوط توزیع سربار
توضیحات دقیق محصول
کابل ABC
(کابل افت خدمات)
1. رفتار آلومینیوم رشته ای
2. عایق PE یا XLPE
3. ACSR ، سیم مسنجر AAAC
کاربرد
استفاده از افت خدمات (کابل های ABC) به جای هادی های عایق بندی نشده ترجیح داده می شود
در شبکه های ولتاژ کم. افت خدمات (کابل های ABC) مخصوصاً در مناطق مورد استفاده قرار می گیرد
جایی که هزینه شبکه های زیرزمینی گران است و همچنین
برای الکتریسیته مناطق روستایی مانند روستاها.
ولتاژ
ولتاژ دارای امتیاز U0 / U = 0.6 / 1 kV
ولتاژ تست VAC 5 کیلو ولت
داده های تکنیکی
حداکثر دمای کار 90 درجه
حداکثر دمای اتصال کوتاه 250 درجه. افت خدمات (کابل های ABC) بخصوص در مناطقی که هزینه شبکه های زیرزمینی گران باشد و همچنین برای برق سازی مناطق روستایی مانند روستاها استفاده می شود.
شارژرهای فنی ABC بر اساس استاندارد ASTM ANSI / ICEA S-76-474 و NFC 33-209
برنامه مشخصات فنی
| هادی فاز | |||||||||
| ناحیه مقطعی اسمی | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| تعداد هسته | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر هسته عایق | میلی متر | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.20 | 0.868 | 6 0.4141 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| رتبه فعلی در باد هنوز هم ، محیط | آ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| دما = 30 | |||||||||
| دمای رسانا = 75 | |||||||||
| هادی پیام رسان | |||||||||
| ناحیه مقطعی اسمی | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر هسته عایق | میلی متر | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.312 | 1.312 | 0.943 | 6 0.93 | 0.469 | 0.469 | 34 0.99 | 0.273 |
| محاسبه بار شکستن | KN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| رسانای روشنایی خیابان | |||||||||
| ناحیه مقطعی اسمی | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| حداقل تعداد سیم ها | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ضخامت عایق اسمی | میلی متر | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر هسته عایق | میلی متر | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| حداکثر مقاومت DC در 20 درجه | اهم / کیلومتر | 1.312 | 1.312 | 0.943 | 6 0.93 | 0.469 | 0.469 | 34 0.99 | 0.273 |
| کابل کامل | |||||||||
| تقریباً قطر کلی | میلی متر | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| تقریباً وزن کابل | کیلوگرم در کیلومتر | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| طول بسته بندی | متر درام | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
