محل منبع	چين
نام تجاری	QINGDAO YICABLE CABLE
گواهی	ASTM A475, BS 183:1972

جزئیات محصول

هادی:

فولاد گالوانیزه

سطح مقطع:

16.41 ~ 765.99mm²

برنامه:

بند ناف ACSR (سربار).

عایق:

نه

غلاف:

نه

مدل شماره:

GSW

تایپ کنید:

ولتاژ بالا

برجسته کردن:

all aluminium alloy conductor

acsr conductor

شرایط پرداخت و ارسال

مقدار حداقل تعداد سفارش

0.5 کیلومتر

قیمت

0.10-10.99USD/m

جزئیات بسته بندی

طبل چوبی یا طبل استیل

زمان تحویل

10 روز یا بیشتر

شرایط پرداخت

L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام

قابلیت ارائه

1000 کیلومتر در هر ماه

توضیح محصول

GSW آلومینیوم رسانا فولاد تقویت شده ضد اکستروژن 16.41mm2 - 765.99mm2

مشخصات

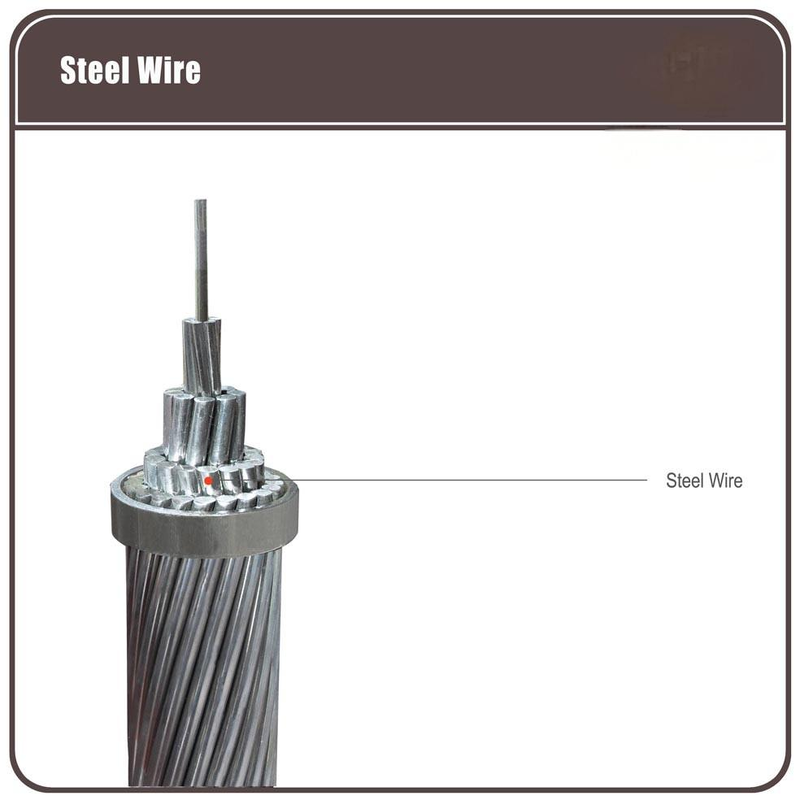

محصول سیم فولادی گالوانیزه (GSW) برای سیم هدایت کننده ACSR (آلومینیوم Conductor Steel Reinforced) استفاده می شود.GSW تولید شده توسط Shenghua دارای خواص مکانیکی عالی است، بهترین کیفیت پوشش و وضعیت خوب سطح.

	قطر ((ملی متر)			مقاومت کششی ((Mpa)		وزن روی ((g/m²)
	1.24 تا 225			۱۳۴۰ تا ۱۶۲۰		185 تا 215
	2.25 تا 300			1310 ~ 1590		230
	3.00~3.50			1290 تا 1550		245
	3.50 تا 425			۱۲۹۰ تا ۱۵۲۰		260
	4.25 تا 475			۱۲۹۰ تا ۱۵۲۰		275
	4.75 تا 550			۱۲۹۰ تا ۱۵۲۰		290

سطح شدت	قطر سیم	حداقل کشش		حداقل استرس با 1 درصد	حداقل تمدید	حداقل تعداد 360 درجه	قطر آزمایش
		قدرت		تمدید	درصد زمانی که L=250	پیچ و تاب		آویزان
	mm		mpa	mpa	%			چندگانه
	> 1.24 ~ 2.25	1340		1170	3.0	16		1
	>2.25 ~ 2.75	1310		1140	3.0	16		1
	>2.75 تا 3.00	1310		1140	3.5	16		1
عمومی	>3.00 ~ 3.50	1290		1100	3.5	14		1
	>3.50 ~ 4.25	1290		1100	4.0	12		1
	>4.25 تا 4.75	1290		1100	4.0	12		1
	>4.75 تا 5.50	1290		1100	4.0	12		1
	> 1.24 ~ 2.25	1450		1310	2.5	16		3
	>2.25 ~ 2.75	1410		1280	2.5	16		3
	>2.75 تا 3.00	1410		1280	3.0	16		4
بالا	>3.00 ~ 3.50	1410		1240	3.0	14		4
	>3.50 ~ 4.25	1380		1170	3.0	12		4
	>4.25 تا 4.75	1380		1170	3.0	12		4
	>4.75 تا 5.50	1380		1170	3.0	12		4
	> 1.24 ~ 2.25	1620		1450	2.0	14		4
	>2.25 ~ 2.75	1590		1410	2.0	14		4
	>2.75 تا 3.00	1590		1410	2.5	12		5
خیلی بالا	>3.00 ~ 3.50	1550		1380	2.5	12		5
	>3.50 ~ 4.25	1520		1340	2.5	10		5
	>4.25 تا 4.75	1520		1340	2.5	10		5
	>4.75 تا 5.50	1520		1270	2.5	10		5

سیم فولادی گالوانیزه شده/GSW

						ASTM A475
تعداد سیم ها	تقريباً "ستاند دیا"		هدایت (S)	بالا	فوق العاده بالا	تقريبا وزن
-ديا			مارتین گراد	درجه قدرت	درجه قدرت
	اینچ	mm	kN	kN	kN	در کیلوگرم
3/264	7/32	5.56	10.409	15.569	21.796	131
سه سوم05	1/4	6.35	13.523	21.040	29.981	174
سه سوم05	1/4	6.35	-	-	-	174
سه سوم30	9/32	7.14	15.035	23.398	33.362	204
سه سوم68	5/16	7.94	18.193	28.246	40.479	256
سه چهارم19	3/8	9.52	24.732	37.187	52.489	328
7/104	1/8	3.18	4.048	5.916	8.140	49
7/132	5/32	3.97	6.539	9.519	13.078	76
7/157	3/16	4.76	8.452	12.677	17.748	108
7/165	3/16	4.76	-	-	-	118
7/183	7/32	5.56	11.387	17.126	24.020	145
7/203	1/4	6.35	14.012	21.129	29.581	181
7/236	9/32	7.14	18.905	28.469	39.812	243
7/264	5/16	7.94	23.798	35.586	49.820	305
7/277	5/16	7.94	-	-	-	335
7/305	3/8	9.52	30.915	48.040	68.503	407
7/368	7/16	11.11	41.591	64.499	92.523	594
هفت چهارم19	1/2	12.70	53.823	83.627	119.657	768
هفت چهارم78	9/16	14.29	69.837	108.981	155.688	991
7/526	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	سه چهارم	19.05	116.543	181.487	259.331	1719
19/450	۷/۸	22.22	159.691	248.211	354.523	2352
19/508	1	25.40	209.066	325.610	464.839	2384
۳۷/۳63	1	25.40	205.508	319.827	456.832	3061
37/409	11/8	28.58	262.000	407.457	581.827	4006
37/455	۱۱/۴	31.75	324.720	505.318	721.502	4833
