محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ASTM A475, BS 183:1972
جزئیات محصول
هادی:
مفتول فولادی گالوانیزه
برنامه:
سیستم انتقال نیرو
عایق:
نه
غلاف:
نه
قطر:
5.5mm ~ 37.5mm
تعداد سیم:
3sq mm 37sq mm mm
برجسته کردن:

all aluminium alloy conductor

,

acsr conductor

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
0.5 کیلومتر
قیمت
0.10-10.99USD/m
جزئیات بسته بندی
طبل چوبی یا طبل استیل
زمان تحویل
10 روز یا بیشتر
شرایط پرداخت
L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه
1000 کیلومتر در هر ماه
توضیح محصول

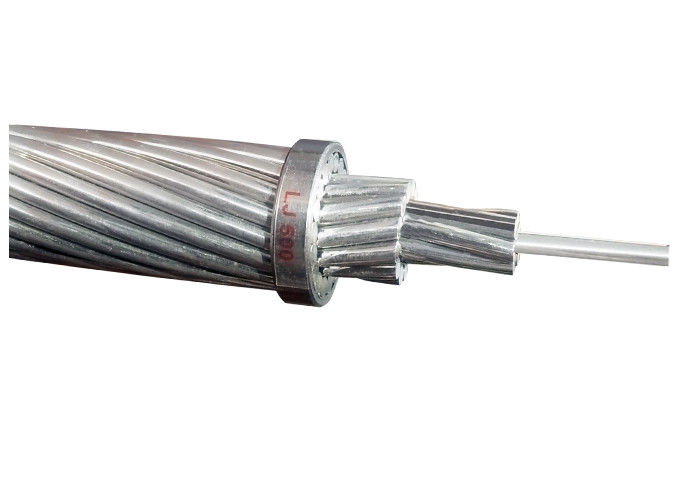

سیم فولادی با روکش روی GSW برهنه هادی برای سیستم انتقال نیرو



مشخصات


سیم فولادی گالوانیزه محصول (GSW) برای سیم هادی ACSR (آلومینیوم هادی فولاد تقویت شده) استفاده می شود. به عنوان شرکت پیشرو در این صنعت، GSW تولید شده توسط Shenghua دارای خواص مکانیکی عالی، بهترین کیفیت پوشش و وضعیت خوب سطح است.





 قطر (میلی متر)

مقاومت کششی (Mpa)

وزن روی (گرم در متر2)

1.24 ~ 2.25

1340 تا 1620

185 تا 215

2.25 ~ 3.00

1310 تا 1590

230


3.00 ~ 3.50

1290 تا 1550

245


3.50 ~ 4.25

1290 تا 1520

260


4.25 ~ 4.75

1290 تا 1520

275


4.75 ~ 5.50

1290 تا 1520

290








سطح شدت قطر سیم حداقل کششی حداقل استرس با 1% حداقل پسوند حداقل عدد 360 درجه قطر آزمایش


قدرت پسوند درصد زمانی که L=250 پیچ و تاب
ماندریل

میلی متر
mpa mpa %


چندگانه

>1.24~2.25 1340 1170 3.0
16
1

>2.25~2.75 1310 1140 3.0
16
1

>2.75~3.00 1310 1140 3.5
16
1
ژنرال > 3.00 ~ 3.50 1290 1100 3.5
14
1

>3.50~4.25 1290 1100 4.0
12
1

>4.25~4.75 1290 1100 4.0
12
1

>4.75~5.50 1290 1100 4.0
12
1

>1.24~2.25 1450 1310 2.5
16
3

>2.25~2.75 1410 1280 2.5
16
3

>2.75~3.00 1410 1280 3.0
16
4
بالا > 3.00 ~ 3.50 1410 1240 3.0
14
4

>3.50~4.25 1380 1170 3.0
12
4

>4.25~4.75 1380 1170 3.0
12
4

>4.75~5.50 1380 1170 3.0
12
4

>1.24~2.25 1620 1450 2.0
14
4

>2.25~2.75 1590 1410 2.0
14
4

>2.75~3.00 1590 1410 2.5
12




5
بسیار بالا > 3.00 ~ 3.50 1550 1380 2.5
12
5

>3.50~4.25 1520 1340 2.5
10
5

>4.25~4.75 1520 1340 2.5
10
5

>4.75~5.50 1520 1270 2.5
10
5








ASTM A475
تعداد سیم تقریبا استرند دیا. هدایت (S) بالا فوق العاده بالا تقریبا وزن
/دیا.

درجه مارتین درجه قدرت درجه قدرت

اینچ میلی متر kN kN kN کیلوگرم بر کیلومتر
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.040 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833










گواهینامه


All Aluminium Alloy Bare Conductors (AAAC) Concentric Lay Stranded
