خونه > محصولات > هادی لخت >

محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی ASTM B-232
جزئیات محصول
هادی:
ACSR
نام کد:
ترکیه
تعداد سیم:
7
ساخت و ساز:
6 Al.+1 St.
قطر کلی:
5.04 میلی متر
برنامه:
سیستم قدرت سربار
برجسته کردن:

aaac conductor

,

all aluminium alloy conductor

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
0.5 کیلومتر
قیمت
0.10-30.99USD/m
جزئیات بسته بندی
طبل چوبی یا طبل استیل
زمان تحویل
10 روز یا بیشتر
شرایط پرداخت
L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه
1000 کیلومتر در هر ماه
توضیح محصول

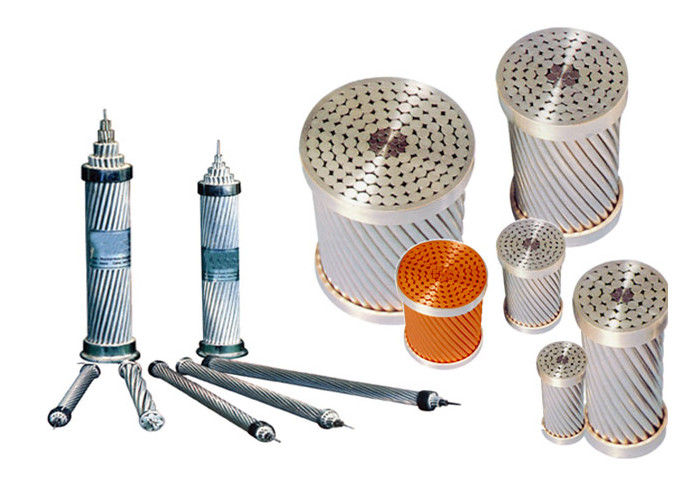

رشته ای ACSR فولاد هادی آلومینیومی تقویت شده کد ترکیه 5.04 میلی متر قطر کلی





سیم های آلیاژ آلومینیوم، به طور متحدالمرکز با هسته فولادی. سیم هسته برای ACSR با گالوانیزه کلاس A، B یا C موجود است. آلومینیوم "آلومینیزه" روکش شده (AZ)؛ یا با روکش آلومینیومی (AW). محافظت در برابر خوردگی اضافی از طریق اعمال گریس به هسته یا تزریق کامل کابل با گریس در دسترس است.



کاربرد:



به عنوان کابل انتقال سربار لخت و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود. ACSR استحکام مطلوبی را برای طراحی خط ارائه می دهد. رشته‌بندی متغیر هسته فولادی این امکان را فراهم می‌سازد که استحکام مورد نظر را بدون از بین بردن ampacity به دست آورد.



استانداردها:

همه محصولات می توانند کاملاً درخواست های استانداردهای مختلف را برآورده کنند. ما می توانیم کابل های ویژه را مطابق با استانداردهای مورد نیاز مشتریان مانند: GB، IEC، BS، ASTM، JIS، DIN CRS طراحی و تولید کنیم.





ACSR
    مساحت کل   رشته و سیم تقریبا   وزن   اسمی حداکثر دی سی
نام کد اسمی ال. St. مجموع قطر به طور کلی       شکستن مقاومت در
  AWG یا       ال. St. قطر ال. St. مجموع بارگذاری کنید 20 درجه سانتیگراد
  MCM میلی متر2 میلی متر2 میلی متر2 میلی متر میلی متر میلی متر کیلوگرم بر کیلومتر کیلوگرم بر کیلومتر کیلوگرم بر کیلومتر kN Ω/کیلومتر
ترکیه 6 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54 5.24 2.1586
قو 4 21.16 3.55 24.71 3/2.12 1/2.12 6.36 58 27 85 8.32 1.3557
سوانات 4 21.16 5.35 26.51 7/1.96 1/2.61 6.53 58 42 100 10.53 1.3557
گنجشک 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136 12.70 0.8535
اسپارات 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 16.11 0.8535
رابین 1 42.39 7.10 49.49 6/3.00 1/3.00 9.00 116 55 171 15.85 0.6767
ریون 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 69 216 19.32 0.5364
بلدرچین 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273 23.62 0.4255
کبوتر 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343 29.41 0.3373
پنگوئن 4/0 107.23 17.87 125.10 6/4.77 1/4.77 14.31 294 139 433 37.06 0.2675
واکس زدن 266.8 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431 30.27 0.2133
کبک 266.8 135.16 ساعت 22.00 157.16 26/2.57 7/2.00 16.28 374 172 546 50.29 0.2143
شترمرغ 300 152.00 24.71 176.71 26/2.73 7/2.12 17.28 421 193 614 56.52 0.1906
مرلین 336.4 170.45 9.48 179.93 18/3.47 1/3.47 17.50 470 74 544 38.23 0.1691
لیننت 336.4 170.45 27.81 198.23 26/2.89 7/2.25 18.31 472 217 689 62.71 0.1699
اوریول 336.4 170.45 39.81 21.026 30/2.69 7/2.69 18.83 473 311 784 77.27 0.1704
Chickadee 397.5 201.42 11.16 212.58 18/3.77 1/3.77 18.85 555 87 642 43.99 0.1431
برانت 397.5 201.42 26.13 227.55 24/3.27 7/2.18 19.61 558 204 762 64.69 0.1438
Ibis 397.5 201.42 32.77 234.19 26/3.14 7/2.44 19.88 558 256 814 72.11 0.1438
لارک 397.5 201.42 46.97 248.39 30/2.92 7/2.92 2044 560 367 927 88.69 0.1442
پلیکان 477 241.68 13.42 255.10 18/4.14 1/4.14 2070 666 105 771 52.16 0.1193
سوسو زدن 477 241.68 31.29 272.97 24/3.58 7/2.39 21.49 670 245 915 76.66 0.1199
هاک 477 241.68 39.42 281.10 26/3.44 7/2.67 21.79 670 308 978 86.65 0.1199
مرغ 477 241.68 56.39 298.07 30/3.20 7/3.20 22.40 671 441 1112 105.34 0.1201
ماهی ماهی خوار 556.5 282.00 15.68 297.68 18/4.47 1/4.47 22.35 777 122 899 60.88 0.1022
پاراکیت 556.5 282.00 36.58 318.58 24/3.87 7/2.58 23.22 781 286 1067 88.22 0.1027
کبوتر 556.5 282.00 45.94 327.94 26/3.72 7/2.89 23.55 781 359 1140 101.03 0.1027
عقاب 556.5 282.00 65.81 347.81 30/3.46 7/3.46 24.21 783 515 1298 122.92 0.1030
طاووس 605 306.58 39.74 346.32 24/4.03 7/2.69 24.20 849 311 1160 95.88 0.0945
اسکواب 605 306.58 49.94 356.52 26/3.87 7/3.01 24.51 850 390 1240 108.14 0.0945
اردک چوبی 605 306.58 71.55 378.13 30/3.61 7/3.61 25.25 851 560 1411 128.84 0.0947
آبی رنگ 605 306.58 69.87 376.45 30/3.61 19/2.16 25.24 851 548 1399 133.59 0.0947
شاه پرنده 636 322.26 17.90 340.16 18/4.78 1/4.78 23.88 889 139 1028 69.55 0.08945
روک 636 322.26 41.81 364.07 24/4.14 7/2.76 24.84 893 326 1219 100.83 0.08989
گروسبیک 636 322.26 52.45 374.71 26/3.97 7/3.09 25.15 893 409 1302 111.80 0.08989
اسکاتر 636 322.26 75.22 397.48 30/3.70 7/3.70 25.88 895 589 1484 135.44 0.09011
مرغ مینا 636 322.26 73.55 395.81 30/3.70 19/2.22 25.90 894 576 1470 140.30 0.09011
سویفت 636 322.26 8.96 331.22 36/3.38 1/3.38 23.62 888 70 958 60.52 0.08945
فلامینگو 666.6 337.34 43.81 381.55 24/4.23 7/2.82 25.40 936 342 1278 105.66 0.08577
گانت 666.6 337.34 55.03 392.77 26/4.07 7/3.16 25.76 936 429 1365 117.33 0.08577
رکاب 715.5 362.58 46.97 409.55 24/4.39 7/2.92 26.31 1005 367 1372 113.35 0.07989
سار 715.5 362.58 59.03 421.61 26/4.21 7/3.28 26.68 1005 461 1466 125.91 0.07989
ردوینگ 715.5 362.58 82.58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 153.94 0.08009
ترن 795 402.84 27.87 430.71 45/3.38 7/2.25 27.03 1116 217 1333 97.37 0.07191
کندور 795 402.84 52.19 455.03 54/3.08 7/3.08 27.72 1116 408 1524 124.45 0.07191
فاخته 795 402.84 52.19 455.03 24/4.62 7/3.08 27.74 1116 408 1524 123.94 0.07191
دریک 795 402.84 65.61 468.35 26/4.44 7/3.45 28.11 1116 512 1628 139.92 0.07191





    مساحت کل   رشته و سیم تقریبا   وزن   اسمی حداکثر دی سی
نام کد اسمی ال. St. مجموع قطر به طور کلی       شکستن مقاومت در
  AWG یا       ال. St. قطر ال. St. مجموع بارگذاری کنید 20 درجه سانتیگراد
  MCM میلی متر2 میلی متر2 میلی متر2 میلی متر میلی متر میلی متر کیلوگرم بر کیلومتر کیلوگرم بر کیلومتر کیلوگرم بر کیلومتر kN Ω/کیلومتر
کوت 795 402.84 11.16 414.00 36/3.77 1/3.77 26.41 1110 88 1198 74.34 0.07156
ملارد 795 402.84 91.87 494.71 30/4.14 19/2.48 28.96 1119 719 1838 171.18 0.07208
رادی 900 456.06 34.54 487.60 45/3.59 7/2.40 28.73 1263 247 1510 108.96 0.06351
قناری 900 456.06 59.10 515.16 54/3.28 7/3.28 29.52 1263 461 1724 140.95 0.06351
راه آهن 954 483.42 33.42 816.84 45/3.70 7/2.47 29.61 1339 262 1601 115.63 0.05992
گربه پرنده 954 483.42 13.42 496.84 36/4.14 1/4.14 28.95 1333 105 1438 87.66 0.05962
کاردینال 954 483.42 62.65 546.07 54/3.38 7/3.38 30.42 1339 490 1829 149.36 0.05992
اورتلان 1033.5 523.68 36.19 559.87 45/3.85 7/2.57 30.81 1451 283 1734 123.10 0.05531
تانگر 1033.5 523.68 14.51 538.195 36/4.30 1/4.30 30.12 1443 113 1556 94.93 0.05504
کرلو 1033.5 523.68 67.87 91.55 54/3.52 7/3.52 31.68 1451 530 1981 161.80 0.05531
بلوجی 1113 563.93 39.03 602.96 45/4.00 7/2.66 31.98 1563 385 1868 132.63 0.05136
فنچ 1113 563.93 71.55 635.48 54/3.65 19/2.19 32.85 1570 580 2130 174.41 0.05161
بانتینگ 1192.5 604.26 41.55 645.81 45/4.14 7/2.76 33.12 1674 327 2001 141.79 0.04793
Grackle 1192.5 604.26 76.58 680.84 54/3.77 19/2.27 33.97 1682 600 2282 186.38 0.04817
تلخ 1272 644.51 44.52 689.03 45/4.27 7/2.85 34.17 1785 349 2134 151.48 0.04494
قرقاول 1272 644.51 81.68 726.19 54/3.90 19/2.34 35.10 1795 638 2433 194.00 0.04516
Skylark 1272 644.51 17.87 662.38 36/4.78 1/4.78 33.42 1777 140 1917 115.85 0.04472
دیپر 1351.5 684.84 47.10 731.94 45/4.40 7/2.92 35.16 1898 368 2266 160.70 0.04230
مارتین 1351.5 684.84 86.71 771.55 54/4.02 19/2.41 36.17 1906 679 2585 206.05 0.04250
بوبولینک 1431 725.10 50.32 775.42 45/4.53 7/3.02 36.24 2009 393 2402 170.71 0.03994
سهره 1431 725.10 91.87 816.97 54/4.14 19/2.48 37.24 2019 719 2738 218.24 0.04013
ناتاچ 1510.5 765.35 52.90 818.25 45/4.65 7/3.10 37.20 2120 414 2534 177.89 0.03784
طوطی 1510.5 765.35 86.84 862.19 54/4.25 19/2.55 38.25 2131 759 2890 230.20 0.03802
لپ زنی 1590 805.68 55.48 861.16 45/4.77 7/3.18 38.16 2232 435 2667 187.02 0.03595
شاهین 1590 805.68 102.13 907.81 54/4.36 19/2.62 39.26 2243 799 3042 242.55 0.03613
