محل منبع	چين
نام تجاری	QINGDAO YICABLE CABLE
گواهی	ASTM A475, BS 183:1972

جزئیات محصول

هادی:

مفتول فولادی گالوانیزه

نام کد:

GSW

قطر تک سیم:

1.24-2.50

استحکام کششی:

1290mpa ~ 1620mpa

وزن روی:

195 گرم در متر مربع ~ 290 گرم در متر مربع

برنامه:

هسته ACSR

برجسته کردن:

هادی لخت سیم فولادی گالوانیزه

هادی ریلی ACSR ASTM A475

هادی لخت با گواهینامه ASTM

شرایط پرداخت و ارسال

مقدار حداقل تعداد سفارش

0.5 کیلومتر

قیمت

0.10-20.99USD/m

جزئیات بسته بندی

طبل چوبی یا طبل استیل

زمان تحویل

5 روز یا بیشتر

شرایط پرداخت

L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام

توضیح محصول

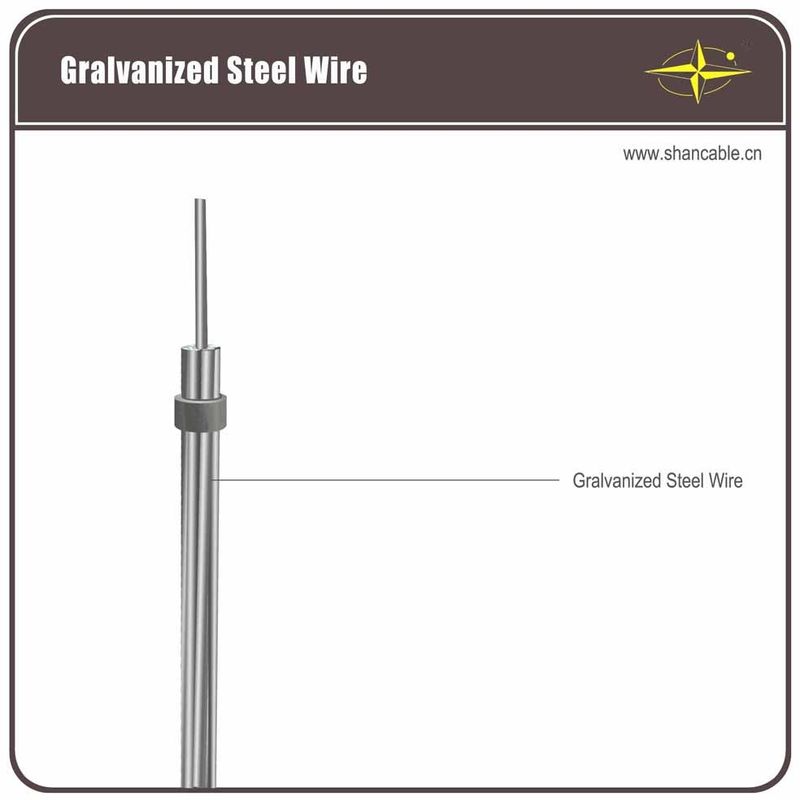

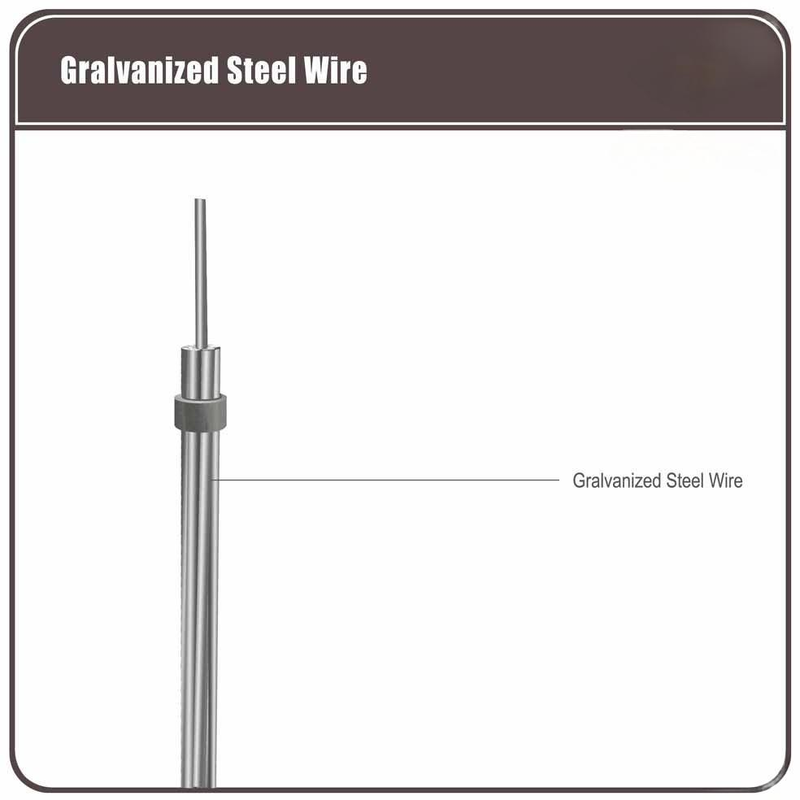

لوله گالوانیزه سیم فولادی ، Acsr راه آهن لوله ASTM A475

محصول سیم فولادی گالوانیزه (GSW) برای سیم هدایت کننده ACSR (آلومینیوم Conductor Steel Reinforced) استفاده می شود.GSW تولید شده توسط Shenghua دارای خواص مکانیکی عالی است، بهترین کیفیت پوشش و وضعیت خوب سطح.

	قطر ((ملی متر)			مقاومت کششی ((Mpa)		وزن روی ((g/m²)
	1.24 تا 225			۱۳۴۰ تا ۱۶۲۰		185 تا 215
	2.25 تا 300			1310 ~ 1590		230
	3.00~3.50			1290 تا 1550		245
	3.50 تا 425			۱۲۹۰ تا ۱۵۲۰		260
	4.25 تا 475			۱۲۹۰ تا ۱۵۲۰		275
	4.75 تا 550			۱۲۹۰ تا ۱۵۲۰		290

سطح شدت	قطر سیم	حداقل کشش		حداقل استرس با 1 درصد	حداقل تمدید	حداقل تعداد 360 درجه	قطر آزمایش
		قدرت		تمدید	درصد زمانی که L=250	پیچ و تاب	آویزان
	mm		mpa	mpa	%		چندگانه
	> 1.24 ~ 2.25	1340		1170	3.0	16	1
	>2.25 ~ 2.75	1310		1140	3.0	16	1
	>2.75 تا 3.00	1310		1140	3.5	16	1
عمومی	>3.00 ~ 3.50	1290		1100	3.5	14	1
	>3.50 ~ 4.25	1290		1100	4.0	12	1
	>4.25 تا 4.75	1290		1100	4.0	12	1
	>4.75 تا 5.50	1290		1100	4.0	12	1
	> 1.24 ~ 2.25	1450		1310	2.5	16	3
	>2.25 ~ 2.75	1410		1280	2.5	16	3
	>2.75 تا 3.00	1410		1280	3.0	16	4
بالا	>3.00 ~ 3.50	1410		1240	3.0	14	4
	>3.50 ~ 4.25	1380		1170	3.0	12	4
	>4.25 تا 4.75	1380		1170	3.0	12	4
	>4.75 تا 5.50	1380		1170	3.0	12	4
	> 1.24 ~ 2.25	1620		1450	2.0	14	4
	>2.25 ~ 2.75	1590		1410	2.0	14	4
	>2.75 تا 3.00	1590		1410	2.5	12	5
خیلی بالا	>3.00 ~ 3.50	1550		1380	2.5	12	5
	>3.50 ~ 4.25	1520		1340	2.5	10	5
	>4.25 تا 4.75	1520		1340	2.5	10	5
	>4.75 تا 5.50	1520		1270	2.5	10	5

								ASTM A475
		تعداد سیم ها	تقريباً "ستاند دیا"		زیمنس	بالا	فوق العاده بالا	تقريبا وزن
		-ديا			مارتین گراد	درجه قدرت	درجه قدرت
			اینچ	mm	kN	kN	kN	در کیلوگرم
		3/264	7/32	5.56	10.409	15.569	21.796	131
سه سوم05			1/4	6.35	13.523	21.040	29.981	174
	سه سوم05		1/4	6.35	-	-	-	174
سه سوم30			9/32	7.14	15.035	23.398	33.362	204
	سه سوم68		5/16	7.94	18.193	28.246	40.479	256
	سه چهارم19		3/8	9.52	24.732	37.187	52.489	328
7/104			1/8	3.18	4.048	5.916	8.140	49
7/132			5/32	3.97	6.539	9.519	13.078	76
	7/157		3/16	4.76	8.452	12.677	17.748	108
7/165			3/16	4.76	-	-	-	118
	7/183		7/32	5.56	11.387	17.126	24.020	145
7/203			1/4	6.35	14.012	21.129	29.581	181
	7/236		9/32	7.14	18.905	28.469	39.812	243
7/264			5/16	7.94	23.798	35.586	49.820	305
	7/277		5/16	7.94	-	-	-	335
7/305			3/8	9.52	30.915	48.040	68.503	407
	7/368		7/16	11.11	41.591	64.499	92.523	594
هفت چهارم19			1/2	12.70	53.823	83.627	119.657	768
	هفت چهارم78		9/16	14.29	69.837	108.981	155.688	991
7/526			5/8	15.88	84.961	131.667	188.605	1211
	19/2.54		1/2	12.70	56.492	84.961	118.768	751
19/2.87			9/16	12.49	71.616	107.202	149.905	948
	19/3.18		5/8	15.88	80.513	124.995	178.819	1184
19/3.81			سه چهارم	19.05	116.543	181.487	259.331	1719
	19/450		۷/۸	22.22	159.691	248.211	354.523	2352
19/508			1	25.40	209.066	325.610	464.839	2384
	۳۷/۳63		1	25.40	205.508	319.827	456.832	3061
37/409			11/8	28.58	262.000	407.457	581.827	4006
	37/455		۱۱/۴	31.75	324.720	505.318	721.502	4833

									BS 183:1972
تعداد	تقريباً			حداقل بار شکستن رشته						تقريبا وزن
سیم ها / دیا	استراند دیا	درجه 350	درجه 480	درجه 700	درجه 850	درجه 1000	درجه 1150	درجه 1300
	mm	kN	kN	kN	kN	kN	kN	kN		در کیلوگرم
3/180	3.9	2.65	3.66	-	-	-	-	-	60
3/265	5.7	5.80	7.95	-	-	-	-	-	130
سه سوم25	7.0	8.70	11.95	-	-	-	-	-	195
سه چهارم00	8.6	13.20	18.10	-	-	-	-	-	295
4/180	4.4	3.55	4.90	-	-	-	-	-	80
4/265	6.4	7.70	10.60	-	-	-	-	-	172
چهار سوم25	7.9	11.60	15.90	-	-	-	-	-	260
چهار چهارم00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/150	4.1	3.10	4.24	6.18	-	-	-	-	69
5/180	4.9	4.45	6.10	8.90	-	-	-	-	95
5/265	7.2	9.65	13.25	19.30	-	-	-	-	220
پنج سوم25	8.8	14.50	19.90	29.00	-	-	-	-	320
5/400	10.8	22.00	30.15	43.95	-	-	-	-	490
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94	-	2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3.1	-	4.45	5.12	5.80	35
7/100	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/125	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/140	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/RS*	4.3	3.85	5.28	7.70	9.35	11.00	12.65	14.30	86
7/160	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/180	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/200	6.0	7.70	10.55	15.40	-	22.00	25.30	28.60	170
7/236	7.1	10.70	14.70	21.40	-	30.60	35.20	39.80	240
7/265	8.0	13.50	18.50	27.00	-	38.60	44.40	50.20	300
7/300	9.0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/315	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/325	9.8	20.30	27.85	40.65	-	58.05	66.80	75.50	460
7/365	11.0	25.60	35.15	51.25	-	73.25	84.20	95.20	570
هفت چهارم00	12.0	30.90	42.20	61.60	-	88.00	101.0	114.00	690
هفت چهارم25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.00	780
هفت چهارم75	14.0	43.40	59.45	86.80	-	124.0	142.7	161.3	970
19/100	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/125	63	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/140	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/160	8.0	13.37	18.35	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/400	20.0	83.55	114.6	167.1	203.0	238.7	274.6	310.4	1870
19/475	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630
