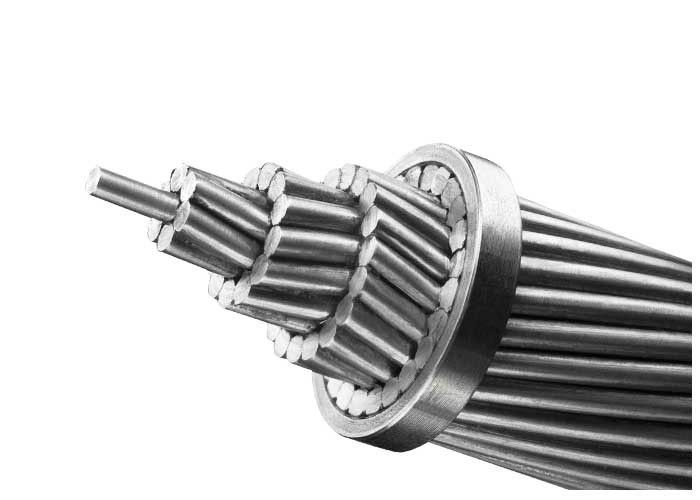

ACSR Aluminium Conductor Steel Reinforced IEC 61089 , BS215 Standard
  • ACSR Aluminium Conductor Steel Reinforced IEC 61089 , BS215 Standard
  • ACSR Aluminium Conductor Steel Reinforced IEC 61089 , BS215 Standard
ACSR Aluminium Conductor Steel Reinforced IEC 61089 , BS215 Standard

ACSR Aluminium Conductor Steel Reinforced IEC 61089 , BS215 Standard

محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی IEC61089, BS215 PART2
جزئیات محصول
هادی:
آلومینیوم
هادی داخلی:
فولاد
تایپ کنید:
ولتاژ بالا
برنامه:
انتقال نیروی سربار
منطقه مقطعی:
16-1250 میلی متر مربع
برجسته کردن:

aaac conductor

,

acsr conductor

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
0.10-10.99USD/m
جزئیات بسته بندی
طبل چوبی یا طبل استیل
زمان تحویل
15 روز
شرایط پرداخت
L/C، D/A، D/P، T/T
قابلیت ارائه
1000 کیلومتر در هر ماه
توضیح محصول
توضیحات کامل محصول
ولتاژ نامی: 132 کیلو ولت مواد: آلومینیوم و فولاد
کاربرد: خط انتقال هوایی شکل هادی: دایره ای
نوع: ولتاژ بالا مقطع: 10-800 میلی متر مربع




هادی سقفی 750AWG 1200AWG ACSR , هادی خطوط هوایی



کابل سقفی ACARکد و مشخصات زیر را درج کنید



کابل سربار آلیاژی ACAR به طور گسترده در خطوط انتقال نیرو با سطوح ولتاژ مختلف استفاده می شود، زیرا دارای مزایایی مانند استحکام مکانیکی بالا، رسانایی خوب، مقاومت در برابر خوردگی، نور حجم واحد، نصب آسان، مقاومت در برابر دمای بالا، ساختار ساده، نصب و نگهداری راحت، ظرفیت انتقال بزرگ و همچنین مناسب برای تخمگذار در رودخانه ها و دره هایی که دارای ویژگی های جغرافیایی خاص هستند.

استاندارد هادی AAC: GB1179-83، IEC1089-91.





برنامه های کاربردی



مناسب برای استفاده در خطوط توزیع برق یا تاسیسات ثابت با ولتاژ نامی تا 0.6/KV در داخل/خارج، محصور در مجرا، در مجرای زیرزمینی که در معرض خطر مکانیکی نیست آسیب.





مشخصه



- استحکام کششی بالا، وزن سبک، افتادگی کوچک



- آلومینیوم با سطح سخت، ضد اکستروژن، اتصال آسان، ساخت و ساز با راندمان بالا



- مقاومت خوب در برابر خزش



- مقاوم در برابر خوردگی، عمر طولانی









تایپ کنید توضیحات شماره سیم

منطقه بخش

(mm2)
AAC هادی تمام آلومینیومی 7 تا 127 16 تا 1500
AAAC هادی تمام آلیاژ آلومینیوم 7 تا 91 17 تا 1300
ACSR

هادی های آلومینیومی

فولاد تقویت شده

 7 تا 103 16 تا 1250
AACSR

هادی های آلیاژ آلومینیوم

فولاد تقویت شده

 7 تا 103 16 تا 1250
ACAR/AW

هادی های آلومینیومی

آلیاژ آلومینیوم تقویت شده

 7 تا 103 16 تا 1250
ACSW/S

هادی های آلومینیومی

سیم / رشته فولادی با روکش آلومینیومی

 7 تا 103 16 تا 1250
GSW مفتول فولادی گالوانیزه 3/2.64~37/4.55 16.41 ~ 765.99









اطلاعات فنی هادی ACSR

BS215 PART2
کد صلیب تعداد سیم قطر سنج سیم قطر جرم در هر رتبه بندی شده است حداکثر
نام بخش طول واحد قدرت مقاومت DC
  ال فولاد مجموع ال فولاد هسته شرط     در 20 درجه سانتی گراد
  mm2 mm2 mm2 ال فولاد میلی متر میلی متر میلی متر میلی متر کیلوگرم بر کیلومتر kN اهم/کیلومتر
مول 10.6 1.77 12.4 6 1 1.5 1.5 1.5 4.5 42.8 4.14 2.7027
سنجاب 21 3.5 24.5 6 1 2.11 2.11 2.11 6.33 84.7 7.87 1.3659
GOPHEL 26.2 4.37 30.6 6 1 2.36 2.36 2.36 7.08 106 9.58 1.0919
راسو 31.6 5.27 36.9 6 1 2.59 2.59 2.59 7.77 127.6 11.38 0.9065
FOX 36.7 6.11 42.8 6 1 2.79 2.79 2.79 8.37 148.1 13.21 0.7812
موش خرما 42.4 7.07 49.5 6 1 3 3 3 9 171.2 15.27 0.6757
خرگوش 52.9 8.81 61.7 6 1 3.35 3.35 3.35 10.1 213.5 18.42 0.5419
MINIK 63.1 10.5 73.6 6 1 3.66 3.66 3.66 11 254.9 21.67 0.454
SKUNK 63.2 36.9 100.1 12 7 2.59 2.59 7.77 13 463 52.79 0.4568
بیور 75 12.5 87.5 6 1 3.99 3.99 3.99 12 302.9 25.76 0.382
اسب 73.4 42.8 116.2 12 7 2.79 2.79 8.37 14 537.3 61.26 0.3936
راکون 78.8 13.1 92 6 1 4.09 4.09 4.09 12.3 318.3 27.06 0.3635
سمور 83.9 14 97.9 6 1 4.22 4.22 4.22 12.7 338.8 28.81 0.3415
گربه 95.4 15.9 111.3 6 1 4.5 4.5 4.5 13.5 385.3 32.76 0.3003
خرگوش 105 17.5 122.5 6 1 4.72 4.72 4.72 14.2 423.8 36.04 0.273
سگ 105 13.6 118.5 6 7 4.72 1.57 4.71 14.2 394 32.65 0.2733
کایوت 131.7 20.1 151.8 26 7 2.54 1.91 5.73 15.9 520.7 45.86 0.2192
کوگار 131.5 7.31 138.8 18 1 3.05 3.05 3.05 15.3 418.8 29.74 0.2188
ببر 131.2 30.6 161.9 30 7 2.36 2.36 7.08 16.5 602.2 57.87 0.2202
گرگ 158.1 36.9 194.9 30 7 2.59 2.59 7.77 18.1 725.3 68.91 0.1829
دینگو 158.7 8.81 167.5 18 1 3.35 3.35 3.35 16.8 505.2 35.87 0.1814
LYNX 183.4 42.8 226.2 30 7 2.79 2.79 8.37 19.5 841.6 79.97 0.1576
کاراکال 184.2 10.2 194.5 18 1 3.61 3.61 3.61 18.1 586.7 40.74 0.1562
پلنگ 212.1 49.5 261.5 30 7 3 3 9 21 973.1 92.46 0.1363
جگوار 210.6 11.7 222.3 18 1 3.86 3.86 3.86 19.3 670.8 46.57 0.1366
شیر 238.3 55.6 293.9 30 7 3.18 3.18 9.54 22.3 1093.4 100.47 0.1213
خرس 264.4 61.7 326.1 30 7 3.35 3.35 10.1 23.5 1213.4 111.5 0.1093
بز 324.3 75.7 400 30 7 3.71 3.71 11.1 26 1488.2 135.13 0.0891
گوسفند 375.1 87.5 462.6 30 7 3.99 3.99 12 27.9 1721.3 156.3 0.0771
آنتلوپ 374.1 48.5 422.6 54 7 2.97 2.97 8.91 26.7 1413.8 118.88 0.0773
بیسون 381.7 49.5 431.2 54 7 3 3 9 27 1442.5 121.3 0.0758
آهو 429.6 100.2 529.8 30 7 4.27 4.27 12.8 29.9 1971.4 179 0.0673
زبرا 428.9 55.6 484.5 54 7 3.18 3.18 9.54 28.6 1620.8 131.92 0.0674
ELK 477.1 111.3 588.5 30 7 4.5 4.5 13.5 31.5 2189.5 198.8 0.0606
شتر 476 61.7 537.7 54 7 3.35 3.35 10.1 30.2 1798.8 146.4 0.0608

MOOS

 528.5 68.5 597 54 7 3.53 3.53 10.6 31.8





ACSR Aluminium Conductor Steel Reinforced IEC 61089 , BS215 Standard 0
