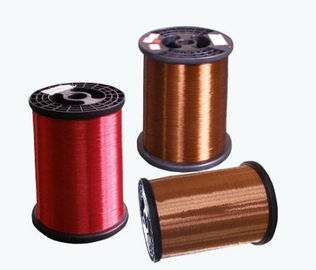

سیم آلومینیومی با روکش مسی انعطاف پذیر H0S5VV-F برای سیستم توزیع الکتریکی
توضیحات محصول
سیم آلومینیومی با روکش مس و پوشش داده شده با تکنولوژی ساخت جوش، روکش مسی با کیفیت بالا به صورت متمرکز بر روی سطح خارجی میله آلومینیومی یا سیم هسته سیم فولادی، و تشکیل یک پیوند متالورژیکی قوی بین اتم ها بین لایه مس و هسته، به طوری که دو ماده فلزی مختلف می توانند به عنوان یک فرآیند سیم کشی یکپارچه به عنوان یک فرآیند سیم کشی یکپارچه ترکیب شوند. مس و آلومینیوم با نسبت قابل تنظیم به نسبت حجمی لایه مس نسبتاً ثابت باقی ماند.
ساختار محصول:
هادی آلومینیومی با روکش مس
عایق XLPE یا PVC
غلاف غلاف پی وی سی یا پلی الفین
تجزیه و تحلیل ویژگی های محصول:
1، مقاومت DC: مقاومت خط مس سیم آلومینیومی با روکش مسی بزرگ از حدود 1.5 برابر سیم مسی، مقادیر ماده یکسان است، سیم مسی آلومینیومی با روکش مسی حدود 1/2 وزن دارد.
2، استفاده از هادی آلومینیومی با روکش مسی را می توان برای سالهای زیادی ادامه داد تا جریان سیم و کابل انتخاب، طراحی، نصب و عادات دیگر را برآورده کند، همچنین پایانه های کابل را فشار داده و لحیم کاری را امکان پذیر می کند.
3، مقاومت AC کمتر:
4، وزن سبک و کم هزینه: در مقایسه با مشخصات فنی مشابه کابل مسی، صرفه جویی در هزینه کابل هادی آلومینیومی با روکش مسی بیش از 40٪، کاهش هزینه کابل هادی کامپوزیت مسی / آلومینیوم با پوشش مسی بیش از 20٪.
5، جوش پذیری خوب: سیم آلومینیومی با روکش مسی به دلیل پوشش سطح آن با لایه ای از مس متحدالمرکز، با سیم مسی، بنابراین جوش پذیری یکسانی دارد تا تولید را تسهیل کند.
طبقه بندی
یکی کابل آلومینیومی با روکش مسی سیگنال یا ارتباطات است و دیگری برای منبع تغذیه است
سطح ولتاژ
0.6/1KV3.6/6KV8.7/10KV،8.7/15KV12/20KV
18/20KV21/35KV26/35KV
نوع و داده
0.6/1KV تک هسته ای
| بخش اسمی هادی |
ضخامت اسمی عایق (mm) |
ضخامت غلاف (میلی متر) |
قطر کابل
(میلی متر)
|
وزن مرجع
(کیلوگرم/کیلومتر)
|
20 ℃ حداکثر مقاومت DC هادی (Ω/KM) |
| 1x2.5 |
0.8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1*10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0.765 |
| 1*50 |
1.4 |
1.8 |
16.0 |
355 |
0.539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0.386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0.284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0.220 |
| 1*150 |
1.8 |
1.8 |
24.0 |
871 |
0.173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0.141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0.102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0.0843 |
