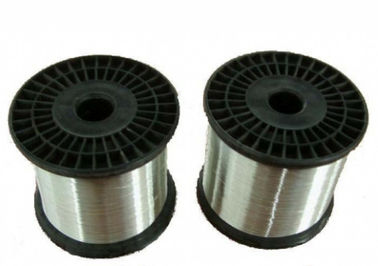

6.35/11KV 19/33KV سیم آلومینیومی مس پوشیده مقاومت AC پایین تر جوش پذیری عالی
توضیحات محصول
سیم آلومینیومی پوشش داده شده با مس و پوشش داده شده با تکنولوژی تولید جوش، پوشش مس با کیفیت بالا به صورت متمرکز بر روی سطح بیرونی میله آلومینیومی یا سیم فولادی سیم هسته ای،و تشکیل یک پیوند متالورژیکی قوی بین اتم ها بین لایه مس و هسته، به طوری که دو ماده فلزی مختلف به صورت یک کل یکپارچه ترکیب می شوند، can make as drawing and annealing process as a single metal wire drawing process of copper and aluminum with adjustable proportion to the copper layer volume ratio remained relatively constant constant.
ساختار محصول:
هادی آلومینیومی چسبیده با مس
عایق XLPE یا PVC
پوشش PVC یا پلیولفین
تحلیل ویژگی های محصول:
1، مقاومت DC: سیم آلومینیوم مس لاستیک مقاومت خط مس بزرگتر از حدود 1.5 برابر سیم مس ، مقادیر زنانه یکسان است ، سیم آلومینیوم مس لاستیک سیم مس حدود 1/2 وزن دارد.
2، استفاده از هادی آلومینیومی مس پوشانده می تواند برای سال های بسیاری ادامه یابد تا با انتخاب، طراحی، نصب و سایر عادات محصولات سیم و کابل مطابقت داشته باشد.همچنین به پایانه های کابل فشار داده شده است، که امکان پخت و جوش را فراهم می کند.
3مقاومت AC پایین تر:
4وزن کم و هزینه کم: در مقایسه با مشخصات فنی مشابه کابل مس، صرفه جویی در هزینه کابل های رسانا آلومینیومی مس بیش از 40٪کم کردن هزینه کابل های مدور آلومینیوم / مرکب مس.
5، جوش پذیری خوب: سیم آلومینیومی مس پوشش داده شده به دلیل سطح خود را با یک لایه از مس متمرکز پوشش داده شده است، با سیم مس به طوری که آن را به همان جوش پذیری، برای تسهیل تولید
طبقه بندی
یکی برای سیگنال و یا اهداف ارتباطی کابل آلومینیومی مس پوشانده و دیگری برای تامین برق است
سطح ولتاژ
0.6/1KV3.6/6KV8.7/10KV8.7/15KV12/20KV
18/20KV21/35KV26/35KV
نوع و داده ها
0.6/1KV تک هسته
| بخش اسمی هدایت کننده |
ضخامت عایق نامی (ملی متر) |
ضخامت پوشش (ملی متر) |
قطر کابل
(ملی متر)
|
وزن مرجع
(kg/km)
|
20°C حداکثر مقاومت DC هادی ((Ω/KM) |
| 1x2.5 |
0.8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0.765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0.539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0.386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0.284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0.220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0.173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0.141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0.102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0.0843 |
