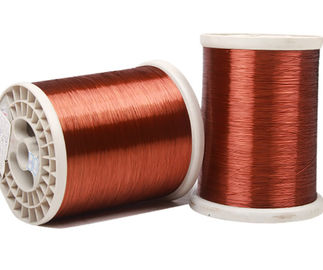

High Strength Copper Clad Aluminum Wire For Electrical Power Transmission

سیم آلومینیومی روکش شده با مقاومت بالا برای انتقال نیروی برق

  • برجسته

    سیم آلومینیومی با روکش مس

    ,

    هادی آلومینیوم با روکش مس

  • حمل و نقل Tepm
    0 0
  • تابع
    انتقال
  • ولتاژ تست
    3.5KV / 5min
  • نوع هادی
    هادی مس (کلاس2)
  • استاندارد
    IEC 60502-1 ، UL1581 یا ASTM
  • فروشگاه اصلی
    آسیا ، میدلد شرقی ، آفریقا ،
  • محل منبع
    چين
  • نام تجاری
    HOLD-ONE
  • گواهی
    CE/KEMA/CCC/TUV
  • مقدار حداقل تعداد سفارش
    500 متر
  • قیمت
    USD 0.17 To 8.75 /m
  • جزئیات بسته بندی
    طبل چوبی ، اندازه طبل: 1.8x1.8x1.4m ، برای ظرف 20 فوت می تواند 4 بسته را بارگیری کند.
  • زمان تحویل
    10-15 روز
  • شرایط پرداخت
    اعتبارات اسنادی T/T, وسترن یونیون
  • قابلیت ارائه
    100 کیلومتر در روز

سیم آلومینیومی روکش شده با مقاومت بالا برای انتقال نیروی برق

سیم هادی آلومینیوم مس پوشدار مس برای انتقال نیروی برق

توضیحات محصول

مفتول آلومینیومی با روکش مس و پوشیده از فناوری تولید جوش ، روکش فلزی با کیفیت بالا به طور متمرکز بر روی سطح بیرونی میله آلومینیوم یا سیم هسته سیم فلزی و تشکیل پیوند متالورژیکی قوی بین اتمهای بین لایه مس و هسته ، به طوری که دو ماده فلزی مختلف با هم ترکیب شوند ، می توانند به عنوان یک فرایند رسم و بازپخت ، به عنوان یک فرآیند نقاشی سیم فلزی مس و آلومینیوم با نسبت قابل تنظیم با نسبت حجم لایه مس ، نسبتاً ثابت بمانند.

ساختار محصول:

رسانای آلومینیومی با روکش مس
عایق XLPE یا PVC
غلاف PVC یا پلیولفین

تجزیه و تحلیل ویژگی های محصول:

1 ، مقاومت در برابر DC: مقاومت در برابر مس سیم آلومینیوم روکش مس مقاومت در برابر مس بزرگتر از حدود 1.5 برابر سیم مسی ، مقادیر زن یکسان هستند ، سیم مسی مسی پوشیده شده از آلومینیوم مس وزن حدود 1/2 است.

2 ، استفاده از هادی آلومینیومی روکش فلزی مس را می توان برای سالهای زیادی ادامه داد تا در جریان انتخاب سیم و کابل محصول ، طراحی ، نصب و سایر عادات ، برآورده شود ، همچنین پایانه های کابل را فشرده کرده و لحیم کاری را امکان پذیر می سازد.

3 ، مقاومت در برابر AC کمتر:

4 ، وزن سبک و کم هزینه: در مقایسه با مشخصات فنی مشابه کابل مسی ، مس کابل کابل هادی آلومینیومی روکش شده صرفه جویی در هزینه بیش از 40٪ ، سیم کابل کامپوزیت آلومینیوم / مس با روکش مس صرفه جویی در هزینه بیش از 20٪.

5 ، جوش پذیری خوب: سیم آلومینیومی با روکش مس به دلیل سطح آن با یک لایه از مس متمرکز ، با سیم مسی پوشانده شده ، با سیم مسی ، بنابراین دارای همان قابلیت جوشکاری ، برای تسهیل در تولید

طبقه بندی

یکی کابل آلومینیومی با روکش مس و سیگنال یا اهداف ارتباطی و دیگری برای منبع تغذیه است

سطح ولتاژ

0.6 / 1KV3.6 / 6KV8.7 / 10KV ، 8.7 / 15KV12 / 20KV
18 / 20KV21 / 35KV26 / 35KV

نوع و داده

0.6 / 1KV تک هسته

بخش اسمی هادی ضخامت اسمی (میلی متر) ضخامت غلاف (میلی متر)

قطر کابل

(میلی متر)

وزن مرجع

(کیلوگرم در کیلومتر)

20 ℃ مقاومت حداکثر DC هادی (Ω / KM)
1x2.5 0.8 1.8 7.5 63 10.8
1x4 1.0 1.8 8.5 80 6.92
1x6 1.0 1.8 9.0 94 4.35
1x10 1.0 1.8 10.0 126 2.70
1x16 1.0 1.8 11.5 161 1.74
1x25 1.2 1.8 13.5 225 1.10
1x35 1.2 1.8 14.0 277 0.765
1x50 1.4 1.8 16.0 355 0.539
1x70 1.4 1.8 17.5 460 383866
1x95 1.6 1.8 20.0 603 0.284
1x120 1.6 1.8 21.5 722 0.220
1x150 1.8 1.8 24.0 871 0.173
1x185 2.0 1.8 26.0 1065 0.141
1x240 2.2 2.0 30.0 1364 0.102
1x300 2.4 2.2 32.0 1687 0.0843
