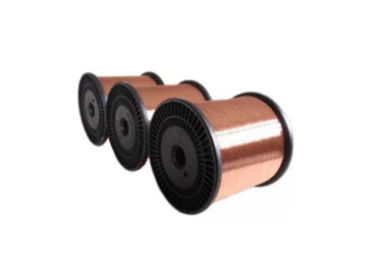

سیم آلومینیومی با روکش مس کابل CCA با کارایی بالا ، سیم آلومینیومی با روکش مس
توضیحات محصول
مفتول آلومینیومی با روکش مس و پوشیده از فناوری تولید جوش ، روکش فلزی با کیفیت بالا به طور متمرکز بر روی سطح بیرونی میله آلومینیوم یا سیم هسته سیم فلزی و تشکیل پیوند متالورژیکی قوی بین اتمهای بین لایه مس و هسته ، به طوری که دو ماده فلزی مختلف با هم ترکیب شوند ، می توانند به عنوان یک فرایند رسم و بازپخت ، به عنوان یک فرآیند نقاشی سیم فلزی مس و آلومینیوم با نسبت قابل تنظیم با نسبت حجم لایه مس ، نسبتاً ثابت بمانند.
ساختار محصول:
رسانای آلومینیومی با روکش مس
عایق XLPE یا PVC
غلاف PVC یا پلیولفین
تجزیه و تحلیل ویژگی های محصول:
1 ، مقاومت در برابر DC: مقاومت در برابر مس سیم آلومینیوم روکش مس مقاومت در برابر مس بزرگتر از حدود 1.5 برابر سیم مسی ، مقادیر زن یکسان هستند ، سیم مسی مسی پوشیده شده از آلومینیوم مس وزن حدود 1/2 است.
2 ، استفاده از هادی آلومینیومی روکش فلزی مس را می توان برای سالهای زیادی ادامه داد تا در جریان انتخاب سیم و کابل محصول ، طراحی ، نصب و سایر عادات ، برآورده شود ، همچنین پایانه های کابل را فشرده کرده و لحیم کاری را امکان پذیر می سازد.
3 ، مقاومت در برابر AC کمتر:
4 ، وزن سبک و کم هزینه: در مقایسه با مشخصات فنی مشابه کابل مسی ، مس کابل کابل هادی آلومینیومی روکش شده صرفه جویی در هزینه بیش از 40٪ ، سیم کابل کامپوزیت آلومینیوم / مس با روکش مس صرفه جویی در هزینه بیش از 20٪.
5 ، جوش پذیری خوب: سیم آلومینیومی با روکش مس به دلیل سطح آن با یک لایه از مس متمرکز ، با سیم مسی پوشانده شده ، با سیم مسی ، بنابراین دارای همان قابلیت جوشکاری ، برای تسهیل در تولید
طبقه بندی
یکی کابل آلومینیومی با روکش مس و سیگنال یا اهداف ارتباطی و دیگری برای منبع تغذیه است
سطح ولتاژ
0.6 / 1KV3.6 / 6KV8.7 / 10KV ، 8.7 / 15KV12 / 20KV
18 / 20KV21 / 35KV26 / 35KV
نوع و داده
0.6 / 1KV تک هسته
| بخش اسمی هادی | ضخامت اسمی (میلی متر) | ضخامت غلاف (میلی متر) | قطر کابل (میلی متر) | وزن مرجع (کیلوگرم در کیلومتر) | 20 ℃ مقاومت حداکثر DC هادی (Ω / KM) |
| 1x2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
| 1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
| 1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
| 1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
| 1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
| 1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
| 1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
| 1x50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
| 1x70 | 1.4 | 1.8 | 17.5 | 460 | 383866 |
| 1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
| 1x120 | 1.6 | 1.8 | 21.5 | 722 | 0.220 |
| 1x150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
| 1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
| 1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
| 1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0.0843 |
