| MOQ: | 1000.0 متر / متر |
| قیمت: | $0.27 - $9.83 / Meter |
| standard packaging: | طبل چوبی یا طبل چوبی استیل |
| Supply Capacity: | 1000000 کیلومتر / کیلومتر در هر ماه |

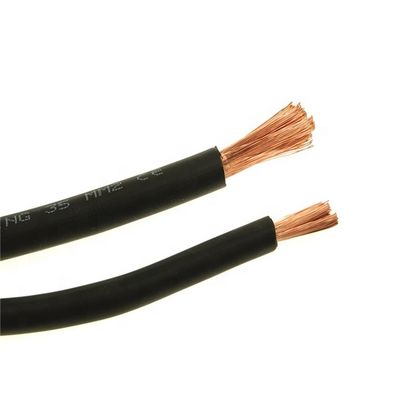

کابل جوش قابل انعطاف لاستیک سیلیکون ASTM 400mm2
توضیحات محصول
کاربرد
کابل لاستیکی EPR کابل لاستیکی EPR 450/750 V که برای وسایل برقی ، ابزار برقی و تجهیزات برقی مختلف استفاده می شود.
ساخت و ساز
هادی: سیم مسی انعطاف پذیر و سیم مسی قلع دار
عایق: نیتریل-بوتادین-PVC یا مواد لاستیکی یا EPR
غلاف: Nitrile-Butadiene-PVC یا مواد لاستیکی یا CSP
انتخاب ژاکت مشکی ، نارنجی ، قرمز یا زرد آبی ، عایق یک نفره و دوتایی.
اندازه SQ MM (به سبک اروپایی): 10 میلی متر مربع تا 240 متر مربع
اندازه AWG (سبک آمریکای شمالی): 6 تا 500 MCM
دامنه گسترده دما: -55 درجه سانتی گراد تا 105 درجه سانتی گراد
مشخصه
1. دارای ولتاژ دارای فرکانس ولتاژ U0 / U: 450 / 750V ، 300 / 500V و 300 / 300V.
2. حداکثر دمای مجاز عملکرد رسانا 60 درجه سانتی گراد است.
3. کمترین دمای مجاز دما -35 درجه سانتی گراد است.
4- کابل لاستیکی را می توان در مکان های آلوده به روغن معدنی و روغن سوخت استفاده کرد.
5. D> 25 mm حداقل شعاع خمش بیش از 6 برابر قطر کابل است.
D≤25mm حداقل شعاع خمش بیش از 4 برابر قطر کابل است. (D- قطر کابل) 2. مشخصات
مشخصات
|
تایپ کنید |
دارای رتبه |
سطح مقطع |
شماره از |
برنامه های کاربردی |
|
ضریب هوشی |
300/300 |
0.3-0.75 |
2-5 |
برای تجهیزات و ابزارهای برقی قابل حمل سبک استفاده می شود |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
برای تجهیزات و ابزارهای برقی مختلف قابل حمل مورد استفاده قرار می گیرد |
|
YC |
450/750 |
1.5-120 |
2-5 |
مورد استفاده برای تجهیزات برقی مختلف که قابل استفاده است |
|
بله |
- |
10-185 |
1 |
برای جوشکاری قوس |
اطلاعات فنی اصلی
|
بخش اسمی مساحت (mm2) |
شماره /diameter از رشته (میلی متر) |
غلاف اسمی ضخامت (میلی متر) |
قطر کلی (میلی متر) |
حداکثرمقاومت رسانا در دمای 20 درجه (Ω / کیلومتر) |
||
|
حداقل |
حداکثر |
بدون قلع |
با قلع |
|||
|
10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
|
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
|
95 |
2297 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702 / 0.30 |
2.8 |
19.0 |
24.0 |
0.161 |
0.164 |
|
150 |
2135 / 0.30 |
3.0 |
21.0 |
27.0 |
0.129 |
32 0.132 |
|
185 |
1443 / 0.40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
|
240 |
1908 / 0.40 |
3.8 |
25.0 |
35.0 |
0.0801 |
0.0817 |
نام مدل کابل لاستیکی
|
کد HAR |
IEC |
شرح |
ولتاژ طرح |
هسته |
|
H05RR-F |
60245IEC 53 (YZ) / YZ |
بند ناف معمولی |
300/500 ولت |
2 ~ 5 |
|
H05RN-F |
60245 IEC 57 (YZW) / YZW |
پلی کلروپرون معمولی یا |
300/500 ولت |
2 ~ 5 |
|
H07RN-F |
60245 IEC 66 (YCW) / YC |
معادل سنگین پلی کلروپران سنگین است |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
|
H01N2-D |
60245 IEC 81 (YH) |
کابل الکترود جوشکاری قوس با روکش فلزی |
100 / 100V |
10-120 |
|
60245 |
پلی کلروپرون یا سایر مصنوعات معادل آن |
100 / 100V |
10-120 |
بسته بندی
بسته بندی در حلقه های پلاستیکی ، حلقه های کاغذی ، طبل چوبی ، طبل چوبی استیل یا به عنوان نیاز مشتری.
