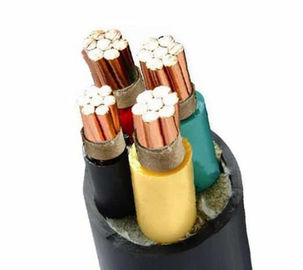

کابل نسوز 1kV XLPE
قسمت برنامه
این کابل ها برای منبع تغذیه در سیستم های نصب ولتاژ پایین مورد استفاده قرار می گیرند و برای نصب در داخل و خارج از منزل ، مجاری کابل ، زیر زمین ، ایستگاه های برق و تبادل ، توزیع انرژی محلی و کارخانه های صنعتی بدون آسیب مکانیکی مناسب هستند.
ساخت و ساز
1. هادی
هادی باید کلاس 1 یا کلاس 2 از مس آنیل شده معمولی یا فلزی یا آلیاژ آلومینیوم یا آلومینیوم با روکش فلز یا کلاس 5 از مس با روکش فلزی معمولی یا فلز مطابق با IEC 60228 باشد
2. عایق بندی
مواد و ضخامت XLPE باید مطابق با الزامات IEC 60502 یا BS 5467 باشد و می تواند به طور مداوم در دمای 90 درجه سانتیگراد کار کند.
3. مونتاژ / پوشش داخلی
پوشش داخلی را می توان فشرده یا آسیاب کرد.برای کابلهای دارای هسته گرد ، به استثنای کابلهای دارای بیش از پنج هسته ، استفاده از پوششهای داخلی همپوشانی فقط زمانی مجاز است که فاصله بین هستهها به طور اساسی پر شود.قبل از استفاده از لایه پوشش داخلی اکسترود شده ، استفاده از چسب مناسب مجاز است.مواد باید با مواد عایق سازگار باشد و مواد مورد استفاده برای پوشش داخلی و لایه پر کننده باید برای دمای کار کابل مناسب و با مواد عایق سازگار باشد.برای کابلهای فاقد هالوژن ، پوشش داخلی و لایه پر کننده نیز باید ترکیبات فاقد هالوژن باشد.
4. زره پوش
مطابق با IEC 60502-1 ، سیم آلومینیوم / فولاد گالوانیزه / فولاد بصورت مارپیچ روی پوشش داخلی پیچیده می شود و همچنین می توان از نوار آلومینیومی / فولادی دوتایی و سیم مسی / مسی قلع ساخته شده مطابق با الزامات ساخت.
شماره های هسته x | عایق بندی | اسمی | بیرونی | وزن | رتبه بندی فعلی در هوا 30℃ | رتبه بندی های فعلی 20℃ | حداکثر مقاومت DC در 20℃ |
متقاطع | ضخامت | غلاف | تقریباً | تقریباً | |||
ضخامت | |||||||
mm² | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ | Ω / کیلومتر |
4 × 4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
4 × 6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
4 × 10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
4 × 16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
4 × 25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
4 × 35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
4 × 50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
4 × 70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
95 4 4 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
4 × 120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
4 × 150 | 1.8 | 2.5 | 8/45 | 6414 | 294 | 309 | 0.12 |
185 4 4 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
4 × 240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
300 4 4 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 06/0 |
3 درجه محافظت در برابر آتش برای انتخاب وجود دارد
درجه A بالاترین درجه بازدارنده شعله است.یعنی مواد عایق به کار رفته در کابل ، طناب پر کننده ، نوار / لایه اتصال دهنده (پد داخلی) و مواد غلاف همه مواد بازدارنده شعله هستند.
به غیر از مواد عایق ، تمام مواد دیگر کلاس B مواد بازدارنده شعله هستند.
درجه C فقط مواد غلاف ضد شعله است
کابل NH (کابل مقاوم در برابر آتش) کابلی است که با لایه ای از نوار میکا ساخته شده است.حتی اگر پوست پلاستیک سوخته باشد ، لایه نسوز باعث اتصال کوتاه نمی شود.هنگام سیم کشی ، لایه نسوز نخ را قطع کنید.
کابل های LSZH ، LSOH ، LS0H ، LSFH یا OHLS (کابل های هالوژن صفر با دود کم) کابل های عایق بندی شده یا پوسته خارجی ساخته شده از مواد عاری از هالوژن بدون دود هستند که به کاهش گازهای سمی و خورنده تولید شده در طی فرآیند احتراق کمک می کنند.
کابل های ضد موریانه کابل هایی هستند که با مخلوط کردن مواد عایق یا غلاف های خارجی با مواد خاص ساخته می شوند تا از گاز گرفتن موریانه ها در کابل ها جلوگیری کنند.
