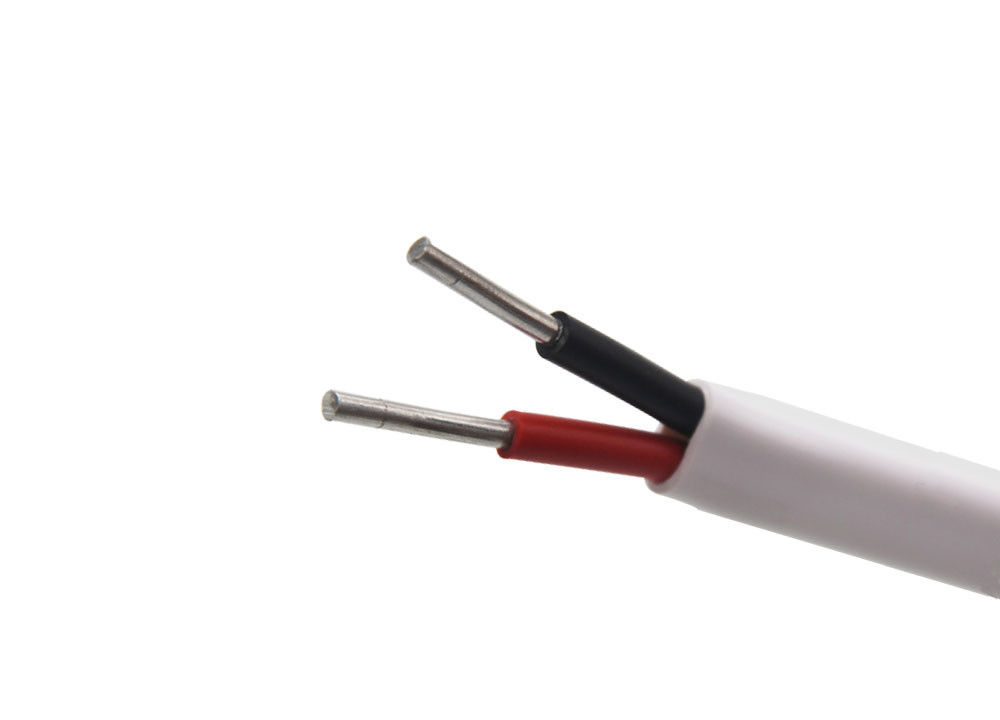

کابل انعطاف پذیر عایق پی وی سی هسته مسی
ما در میان تولید کنندگان معروف سیم پی وی سی در چین واقع شده ایم.کابلهای پی وی سی ولتاژ پایین و کابلهای عایق پی وی سی که ارائه می دهیم توسط متخصصان طراحی و ساخته شده اند.تمام کابل های PVC ما مشخصات مورد نیاز صنعت را برآورده می کنند.علاوه بر این ، کابل های عایق پی وی سی از هادی های آلومینیومی و مسی ساخته شده اند که با استانداردهای مختلف بین المللی مطابقت دارند.علاوه بر این ، کابل های پی وی سی ما توسط شرکت های مشاور برق پیشرو شناخته می شوند.
کاربرد
سیم های مسی آنیل شده با عایق پی وی سی برای اتصال لوازم خانگی ، ابزارهای برقی کوچک ، ابزار و تجهیزات روشنایی الکتریکی مناسب هستند و به عنوان اتصالات درایورها ، روشنایی ، تجهیزات الکتریکی ، ابزارها و تجهیزات مخابراتی کاربرد گسترده ای دارند.
پارامترهای فنی:
| سطح مقطع | رهبر ارکستر | صفحه هادی | عایق بندی | صفحه عایق | صفحه فلزی | غلاف داخلی | زره پوش | صفحه لایه شماره | غلاف بیرونی | قطر کلی | کابل مسی | کابل آلومینیوم |
| mm2 | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | کیلوگرم در کیلومتر | |
| 50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
جزئیات ساخت و ساز
رهبر ارکستر
رسانا از آلومینیوم / مس درجه الکترولیتی مطابق با استاندارد IS: 8130: 1984 کلاس 1 و کلاس 2 ساخته شده است
عایق (IS: 5831-1984)
PVC نوع A: عایق بندی عمومی برای کابلهای نصب ثابت.
PVC نوع C: عایق مقاوم در برابر حرارت (HR).
تشخیص هسته
سیم اصلی با رنگهای مختلف زیر مشخص می شود:
تک هسته: قرمز ، زرد ، آبی ، سیاه یا هر رنگ با توجه به نیاز مشتری
دو هسته: قرمز و سیاه
سه هسته: قرمز ، زرد و آبی
سه و نیم هسته: هسته های خنثی قرمز ، زرد ، آبی و سیاه.
چهار هسته ای: قرمز ، زرد ، آبی و سیاه
کابل پنج هسته ای: قرمز ، زرد ، آبی ، سیاه و خاکستری.
شش هسته به بالا: دو هسته مجاور (تعداد و جهت) در هر لایه آبی و زرد و بقیه خاکستری هستند.توالی مشابه فوق و چاپ غیرقابل حذف شماره های هسته یا همه هسته های یک رنگ دارای یک رنگ کنتراست شماره دار غیرقابل حذف در هر هسته است.رنگهای دیگر با خریداران و تولیدکنندگان ، با کدهای دیجیتال توافق کردند.
چیدمان
مطابق طرح رنگی فوق ، سیمهای هسته را با سیمهای سمت راست مناسب روی هم قرار دهید.
غلاف داخلی
طبق توافق بین تامین کننده و خریدار برای استفاده از مواد ترموپلاستیک ، هسته لمینیت از طریق بسته بندی یا اکستروژن تأمین می شود.مواد مورد استفاده باید با درجه حرارت کابل PVC سازگار باشد.
زره پوش
زره برای جلوگیری از آسیب مکانیکی روی غلاف داخلی تهیه شده است.در زره پوش معمولاً از سیم فولادی گالوانیزه یا تسمه استیل استفاده می شود.زره پوش باید در غلاف داخلی چپ دست باشد.حداقل پوشش زره باید 90٪ باشد.در کابلهای تک هسته ای که در سیستمهای AC استفاده می شود ، باید از سیمهای آلومینیومی سخت غیر مغناطیسی برای زره پوش استفاده شود.اگر قطر غلاف داخلی از 13 میلی متر (بیشتر از 13 میلی متر) بیشتر نشود ، از سیم فولادی گرد استفاده می شود.از زره های نواری استیل تخت استفاده کنید.اندازه های مختلف سیم گرد نیز می تواند با توجه به نیازهای خاص ارائه شود.
ژاکت پی وی سی
غلاف خارجی باید روی غلاف داخلی یا هسته های انباشته شده باشد.اگر غلاف خارجی بر روی هسته لمینیت فراهم شده باشد ، متوسط ضخامت غلاف خارجی باید مجموع ضخامت اسمی غلاف خارجی و حداقل ضخامت غلاف داخلی مشخص شده در IS باشد: 1554 (قسمت -1) -1988 غلاف در استاندارد مشخص شده است.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
