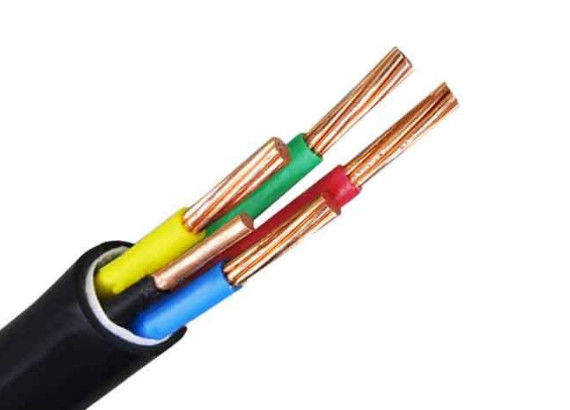

1.5mm2 2.5mm2 کابل عایق PVC مقاوم در برابر سایش
ولتاژ محاسبه شده:
0.6 / 1kv
تعداد هسته ها:
1 هسته ، 2 هسته ، 3 هسته ، 3 + 1 هسته ، 3 + 2 هسته ، 4 هسته ، 4 + 1 هسته ، 5 هسته
کاربرد کابل برق عایق PVC:
کابل های عایق پی وی سی برای تخمگذار در مکان های ثابت مناسب هستند.به طور گسترده ای در توزیع سیم و انتقال قدرت با ولتاژ نامی AC تا 1 کیلو ولت استفاده می شود.
عملکرد خدمات کابل برق عایق PVC:
1) ولتاژ نامی: 0.6 / 1KV
2) دمای طولانی مدت کار: بیش از 70 نیست
3) هنگام گذاشتن کابل ها ، دمای محیط نباید کمتر از 0 درجه سانتیگراد باشد
4) حداقل شعاع خمش:
قطر کل کابل ≤25 میلی متر ، شعاع خمش ≥4D
شعاع خمش D6D ، قطر کل کابل> 25 میلی متر
پارامترهای فنی:
سطح مقطع | رهبر ارکستر | صفحه هادی | عایق بندی | صفحه عایق | صفحه فلزی | غلاف داخلی | زره پوش | صفحه لایه شماره | غلاف بیرونی | قطر کلی | کابل مسی | کابل آلومینیوم |
mm2 | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | کیلوگرم در کیلومتر | |
50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
هدف اصلی
کابل های پلی اتیلن متقاطع (XLPE) از ویژگی های الکتریکی و فیزیکی بسیار خوبی برخوردار هستند و بهترین کابل ها برای خطوط انتقال و توزیع هستند.از مزایای این کابل ها می توان به ساختار ساده و وزن سبک اشاره کرد.علاوه بر مقاومت الکتریکی ، حرارتی ، مکانیکی و شیمیایی عالی ، آنها از سهولت استفاده نیز برخوردار هستند.همچنین می توان آن را در طول مسیر قرار داد بدون اینکه با اختلاف ارتفاع محدود شود.
