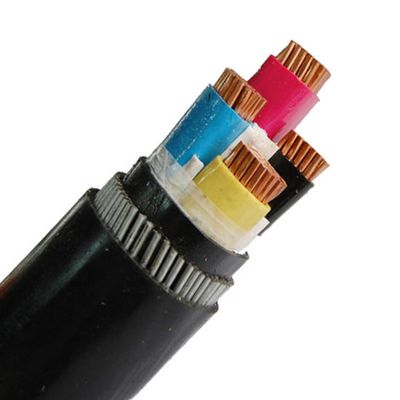

کابل بازدارنده شعله 4 هسته ای 90 درجه
معرفی کابل بازدارنده شعله
روشی که معمولاً برای کابلهای مقاوم در برابر شعله استفاده می شود افزودن هالیدهای حاوی هالوژن و اکسیدهای فلزی به موادی مانند عایق ، غلاف و پر کردن است.ارزیابی از منظر بازدارندگی شعله یک روش عالی است.
دامنه برنامه:
کابلهای برق عایق شده با پلی وینیل کلرید برای تثبیت در خطوط انتقال و توزیع ولتاژ نامی 0.6 / 1kV مناسب هستند.
کابلهای برق عایق XLPE در مقایسه با کابلهای عایق کاغذی و عایق PVC مزایای بسیاری دارند.کابل های پلی اتیلن متقاطع دارای خصوصیات الکتریکی بالا ، خواص مکانیکی ، خصوصیات پیری حرارتی ، مقاومت در برابر ترک خوردگی تنش محیطی ، مقاومت در برابر خوردگی شیمیایی ، ساختار ساده ، استفاده آسان هستند و با اختلاف لایه های بزرگ محدود نمی شوند.می توان برای مدت طولانی در دمای 90 درجه بالا استفاده کرد
| مساحت بخش اسمی (mm2) |
هسته مس |
هسته آلومینیوم |
مساحت بخش اسمی (mm2) |
هسته مس |
هسته آلومینیوم |
| 1.5 |
12.1 |
18.1 |
95 |
0.193 |
0.32 |
| 2.5 |
7.41 |
12.1 |
120 |
0.153 |
0.253 |
| 4 |
4.61 |
7.41 |
150 |
0.124 |
0.206 |
| 6 |
3.08 |
4.61 |
185 |
0.099 |
0.164 |
| 10 |
1.83 |
3.08 |
240 |
0.0754 |
0.125 |
| 16 |
1.15 |
91/1 |
300 |
0.0601 |
0.1 |
| 25 |
0.727 |
1.2 |
400 |
0.047 |
0.778 |
| 35 |
0.524 |
0.868 |
500 |
0.0366 |
0.0605 |
| 50 |
0.387 |
0.641 |
630 |
0.0283 |
0.0469 |
| 70 |
0.268 |
0.443 |
800 |
0.0221 |
0.0367 |
عملکرد فنی:
1. حداکثر دمای کار طولانی مدت: ≤90 درجه سانتیگراد
2. دمای نصب: ≥ 0 درجه سانتیگراد
3. بالاترین دمای اتصال کوتاه (بیش از 5 ثانیه): 250 درجه سانتیگراد
4- در صورت عدم کشش مکانیکی کافی ، نمی توان آن را بدون افتادن قرار داد.کابل های تک هسته ای را نمی توان با لوله های آهنی یا ابزار آهنی گرد دور کابل ثابت کرد
