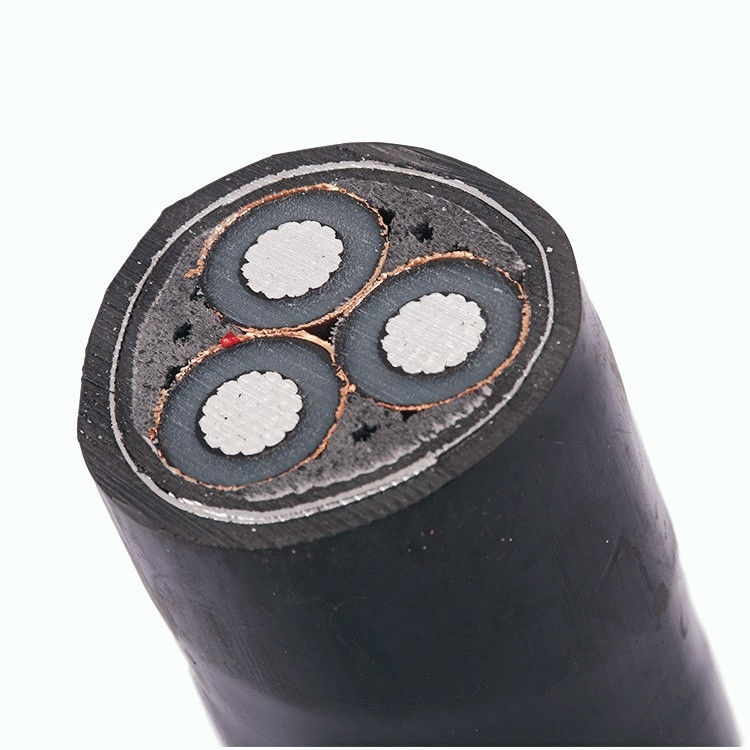

کابل برق PVC کابل برق ولتاژ متوسط
کاربرد کابل عایق پی وی سی:
در سیستم های انتقال و توزیع نیروی 35 کیلوولت به پایین استفاده می شود.
به طور کلی در نیروگاه های برق ، ساخت و ساز ، معدن ، متالورژی ، پتروشیمی و سایر زمینه ها استفاده می شود
کابلهای برق عایق کاغذی آغشته به روغن را کاملاً تعویض کرده و ارتباطات جایگزینی جزئی را انجام دهید
کابل برق عایق پی وی سی
سیم عایق پلی اتیلن / پلی وینیل کلراید متقاطع سری محصولات سیم را می پوشاند و دمای کار آن نیز می باشد
با توجه به مواد عایق ، عمدتا 70 درجه و 90 درجه دما متفاوت است.
با توجه به نوع رسانا ، شامل سیمهای عایق PVC / XLPE با هادی جامد ،
سیم های عایق بندی شده عمودی PVC / XLPE ، سیم های عایق شده PVC / XLPE از رنگ های مختلف.
با توجه به شکل آن شامل سیمهای تخت با رنگهای مختلف ، سیمهای گرد و ... می باشد.
متناسب با شماره هسته آن ، شامل سیم تک هسته ای ، سیم چند هسته ای و سایر رنگ های مختلف.
پارامترهای فنی:
| سطح مقطع |
رهبر ارکستر |
صفحه هادی |
عایق بندی |
صفحه عایق |
صفحه فلزی |
غلاف داخلی |
زره پوش |
صفحه لایه شماره |
غلاف بیرونی |
قطر کلی |
کابل مسی |
کابل آلومینیوم |
| mm2 |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
|
میلی متر |
میلی متر |
کیلوگرم در کیلومتر |
کیلوگرم در کیلومتر |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
استفاده از عملکرد:
1. ولتاژ نامی: Uo / U: 26 / 35kV ، 21 / 35kV ، 12/20 kV (24 kV) ، 8.7 / 10kV ، 8.7 / 15kV ، 6 / 6kV ، 6 / 10kV.
2. تعداد هسته: تک هسته ، سه هسته ای.
3. حداکثر دمای مجاز کار رسانا برای کار طولانی مدت 90 درجه سانتیگراد است.در حالت اتصال کوتاه (طولانی ترین مدت از 5 ثانیه بیشتر نیست).حداکثر درجه حرارت هادی از 250 بیشتر نیست.
4. مقاومت DC هادی مطابق با الزامات GB / T3956-1997 است.
5- هنگام تخمگذار دمای محیط نباید کمتر از 0 باشد.در غیر این صورت ، باید آن را از قبل گرم کرد.
6. هنگام قرار دادن کابل ها محدودیت افت افقی وجود ندارد.شعاع خمش کابل سه هسته ای حساس نباید کمتر از 12 برابر قطر خارجی کابل باشد.
7. تست ولتاژ فرکانس کاری:
برای کابلهای با Uo 3.6kV یا کمتر: 2.5Uo + 2kV / 5min بدون سوراخ.
برای کابلهای با Uo 3.6kv ~ 18kV: 3.5Uo / 5min بدون سوراخ.
برای کابلهای با Uo 21kV و 26 kV: 2.5Uo / 30min ، بدون سوراخ.
8. آزمون تخلیه جزئی: ظرفیت تخلیه کابل در 1.73Uo نباید بیش از 10pC باشد.
